72
Montaggio
6003480_0 – 27.03.2017

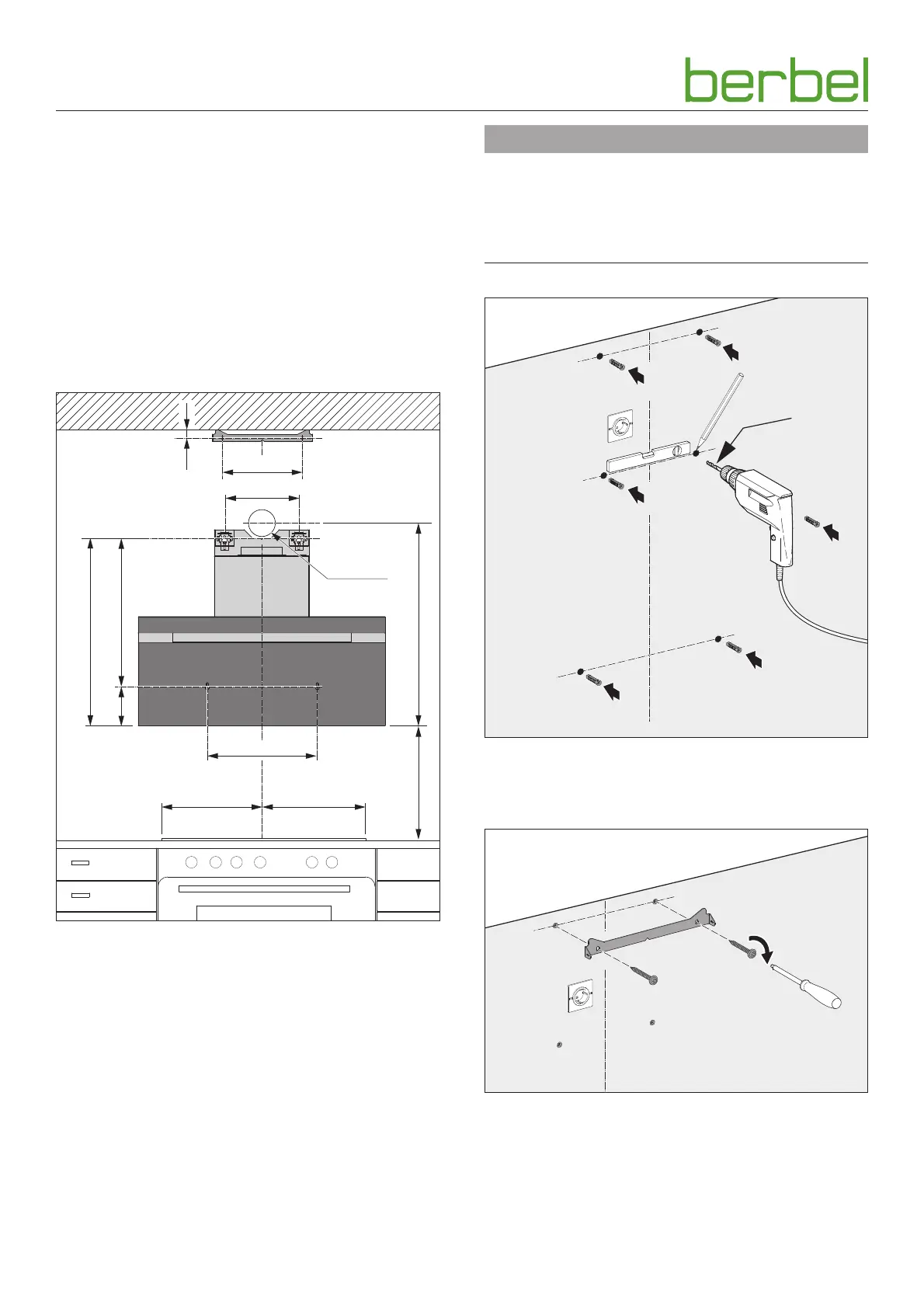

3.5.4 Installazione a parete dell‘apparecchio
L‘apparecchio è concepito per essere installato a parete.
Il camino può essere adattato alla rispettiva altezza del
soffitto estraendolo.
Per il fissaggio alla parete massiccia:
Accertarsi della portata del muro.
Utilizzare il materiale di fissaggio fornito.
Per altre tipologie di montaggio:
Prima del montaggio, chiedere informazioni in merito a
possibilità di fissaggio alternative (per es. a un architetto).
Utilizzare materiale di fissaggio appropriato al muro.
x
540
150
270
690
≥ 765 1 ⁄ 790 2
30
290
==
400
Ø 165 2
1
per la versione aspirante con condotto dell’aria scarico verso
la parte posteriore.
2
per la versione ibrida con condotto dell’aria scarico verso la
parte posteriore.
Distanza di sicurezza (x):
y Raccomandazione 500 mm.
y Per i piani cottura a gas almeno 650 mm.
Stabilire la posizione di aggancio.
Prestare attenzione alla corretta posizione di montaggio del
camino:
y Se non viene rispettata la quota minima (30 mm),
il camino non può essere agganciato.
y Irregolarità (ad es. del soffitto) possono essere
compensate tramite asole di fissaggio.
Accertarsi che la distanza di sicurezza venga rispettata.
m AVVERTENZA
Pericolo di morte a causa di esplosioni o scossa elettrica!
La foratura di condutture del gas, dell‘acqua o elettriche può
portare a situazioni pericolose.
Assicurarsi che sui punti di fissaggio non vi siano
condutture nella parete.
Ø 8
Individuare e contrassegnare i punti di fissaggio.
Eseguire i fori nella parete.
Inserire i tasselli nei fori.
Avvitare l‘attacco per camino.
