15
Montage
DE
6003480_0 – 27.03.2017

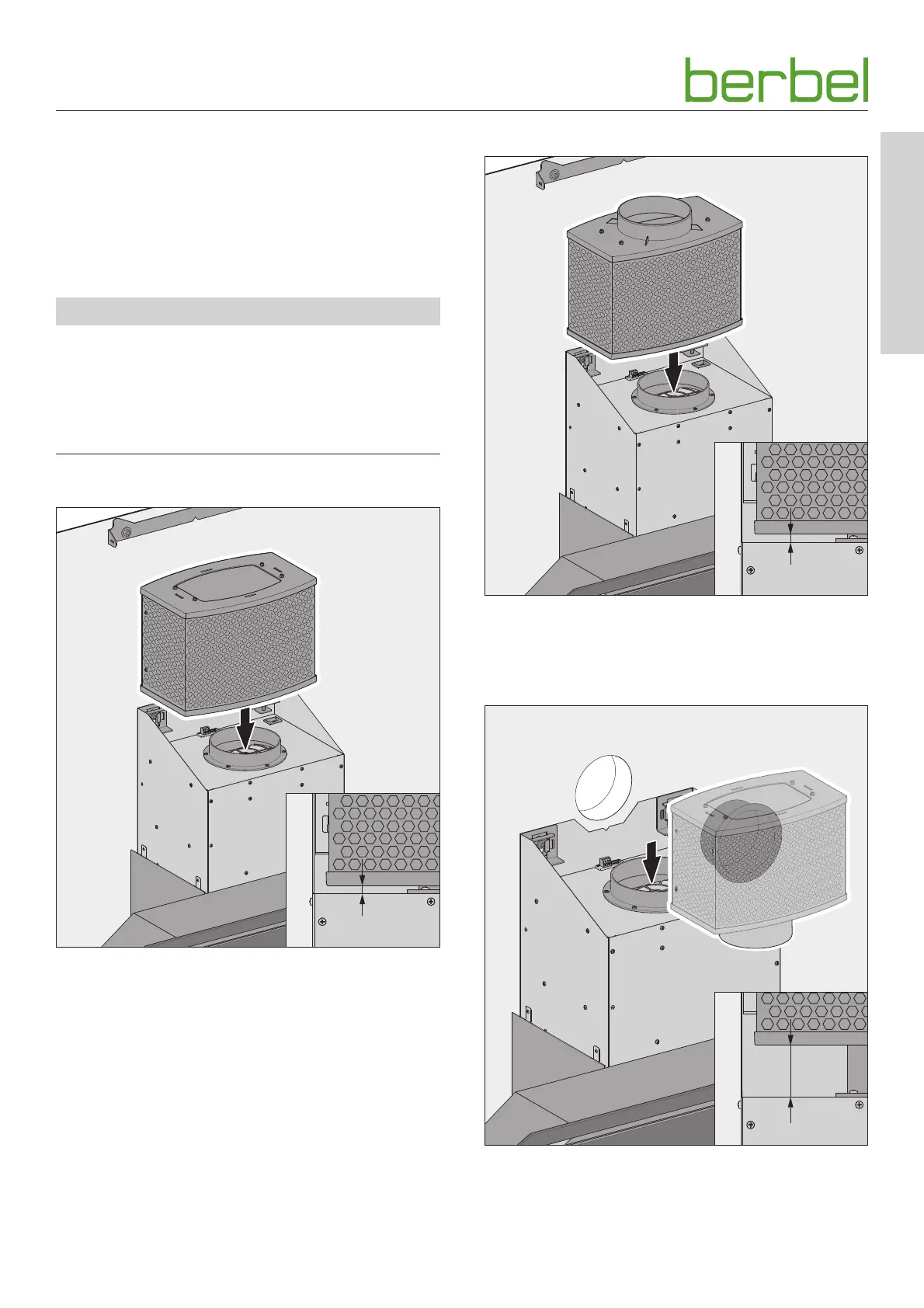

3.5.6 Filter aufsetzen (bei Umluft- und
Hybridbetrieb)
Für die Montage der Filter befindet sich auf dem Lüfter-
gehäuse ein Rohranschluss (ø 150 mm) als Führungshilfe.
Die Filter sind korrekt aufgesetzt, wenn die Unterkante des
Filters parallel zur Oberfläche des Lüftergehäuses verläuft und
der Spalt ca. 5 mm breit ist.
m VORSICHT!
Verletzungsgefahr durch scharfe Kanten!
Die Seitenbleche vom Lüfterkasten haben Kanten, die
Schnitt wunden an den Händen verursachen können,
z. B. bei grober Handhabung beim Filteraufsatz.
Setzen Sie den Filter vorsichtig von oben auf.
Vermeiden Sie Kontakt mit den Seitenblechen.
Umluftbetrieb
5
Setzen Sie den Umluftfilter von oben auf die
Führungshilfe vom Lüftergehäuse.
Stellen Sie sicher, dass der Umluftfilter korrekt montiert ist.
Hybridbetrieb – Abluft nach oben
5
Setzen Sie den Hybridfilter von oben auf die Führungshilfe
vom Lüftergehäuse.
Stellen Sie sicher, dass der Hybridfilter korrekt montiert ist.
Hybridbetrieb – Abluft nach hinten
67
Setzen Sie den Hybridfilter von oben auf die Führungshilfe
vom Lüftergehäuse.
Stellen Sie sicher, dass der Hybridfilter korrekt montiert ist.
