12

Montage

6003480_0 – 27.03.2017

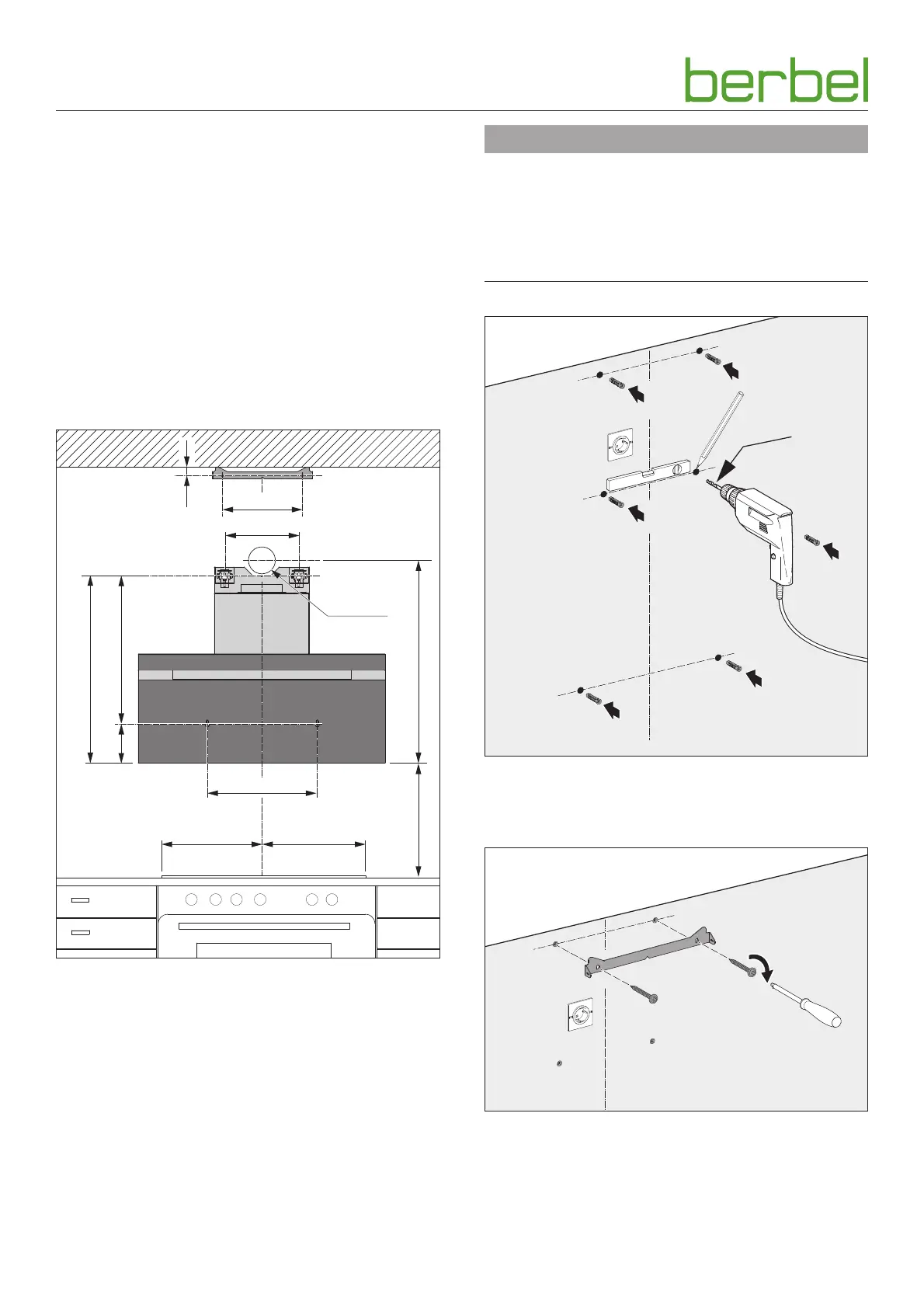

3.5.4 Gerät aufhängen

Das Gerät ist für das Aufhängen an Wänden konzipiert. Der

Kamin kann durch Ausziehen an die Deckenhöhe angepasst

werden.

Bei Befestigung an einer Massivbauwand:

 Stellen Sie die Tragkraft der Wand sicher.

 Verwenden Sie das mitgelieferte Befestigungsmaterial.

Bei anderen Montageverhältnissen:

 Erfragen Sie vor der Montage alternative Befestigungs-

möglichkeiten (z. B. bei Ihrem Architekten).

 Verwenden Sie für die Wand geeignetes Befestigungs-

material.

x

540

150

270

690

≥ 765 1 ⁄ 790 2

30

290

==

400

Ø 165 2

1

für Abluftbetrieb mit Abluftleitung nach hinten.

2

für Hybridbetrieb mit Abluftleitung nach hinten.

Sicherheits abstand (x):

y Empfehlung 500 mm.

y Bei Gaskochfeldern mindestens 650 mm.

 Ermitteln Sie die Aufhängeposition.

 Achten Sie auf die korrekte Position der Kamin befestigung:

y Bei Unterschreiten des Maßes (30 mm) kann der

Kamin nicht eingehängt werden.

y Unebenheiten (z. B. bei der Decke) können über

Langlöcher ausgeglichen werden.

 Stellen Sie sicher, dass der Sicherheits abstand einge halten

wird.

m WARNUNG

Lebensgefahr durch Explosionen oder elektrischen

Schlag!

Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen

kann zu gefährlichen Situationen führen.

 Stellen Sie sicher, dass sich an den Befestigungspunkten

keine Leitungen in der Wand befinden.

Ø 8

 Ermitteln und markieren Sie die Befestigungspunkte.

 Bohren Sie die Löcher in die Wand.

 Setzen Sie die Dübel in die Bohrlöcher ein.

 Schrauben Sie die Kaminbefestigung an.
