Berbel Glassline 2 BKH 110 GL-2 Handleiding (152 Pagina's)

Handleiding

104

Montage

6003480_0 – 27.03.2017

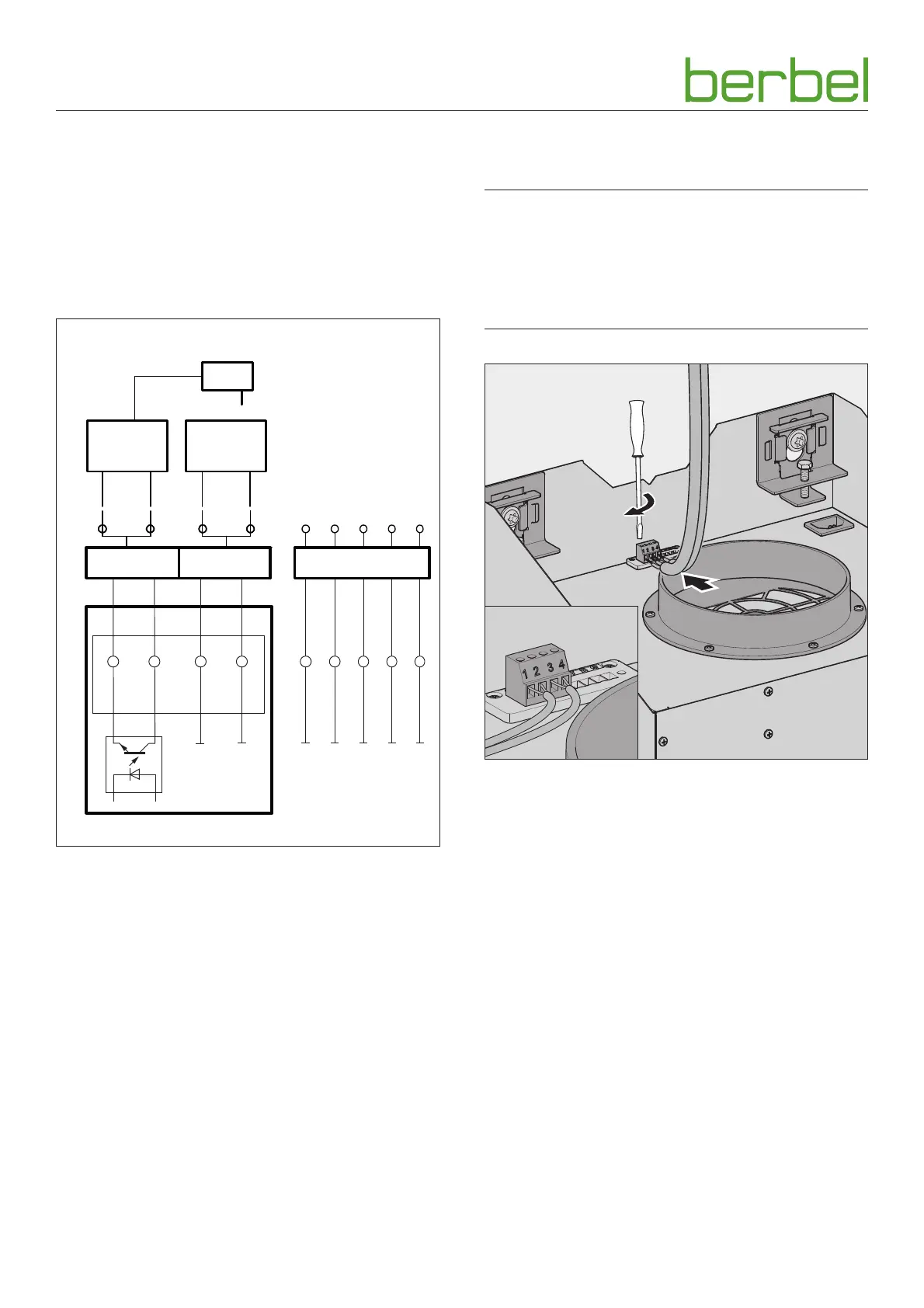

3.5.5 Accessoires aansluiten

Afhankelijk van de montagesituatie worden aanwezige

accessoires op de kap aangesloten:

y Wandkast

y Raamcontactschakelaar

y Onderdrukschakelaar

 De handleidingen van de accessoires moeten in acht

genomen worden.

12 V DC

4 5

6

7

8

9

BMK-F F-K

2 31

D

A

B

C

E

F

G

H

12 V DC

GND

X1

+ 5 V

MFK

BMK2

BMK1

ST3

+

–

I

A Schakelkast

y BMK1: contact wandkast, collector optocoupler,

max. 12 mA / 12 V DC, veilig galv. gescheiden

y BMK2: contact wandkast, emitter optocoupler,

max. 12 mA / 12 V DC, veilig galv. gescheiden

B Klem “BMK-F” voor aansluiting wandkast

C Klem “F-K” (multifunctioneel contact) voor aansluiting

raamcontactschakelaar of onderdrukschakelaar

D Besturingsleiding van de wandkast

E Wandkast

F Voedingsadapter wandkast

G Raamcontactschakelaar

H Besturingsleiding van de raamcontactschakelaar

I Busverbinding

De aansluiting wordt uitgevoerd met kabelklemmen aan een

verwijderbare stekker op de ventilatorbehuizing.

m ATTENTIE!

Gevaar voor beschadigingen door verkeerde aansluiting!

Een verkeerde poling van de besturingsleiding kan tot

beschadigingen van de elektronica leiden.

 Let bij het aansluiten van de besturingsleiding op een

correcte poling: ader 1 op klem 1, ader 2 op klem 2.

1.

2.

Wandkast

 Sluit de wandkast als volgt aan:

y Ader 1 op klem 1

y Ader 2 op klem 2

y De wandkast is gesloten, wanneer het aansturingscontact

geopend is.

y De wandkast is geopend, wanneer het besturingscontact

gesloten is.

Raamcontactschakelaar

 Sluit de raamcontactschakelaar als volgt aan:

y Blauwe/witte ader op klem 3

y Bruine/groene ader op klem 4

y De ventilator van de kap is alleen bedrijfsklaar, wanneer

het raam geopend is.

Onderdrukschakelaar

y De ventilator van de kap is alleen bedrijfsklaar, wanneer

geen kritieke onderdruk in de ruimte wordt vastgesteld.
