45
Montage
6003396_a – 27.03.2017
FR

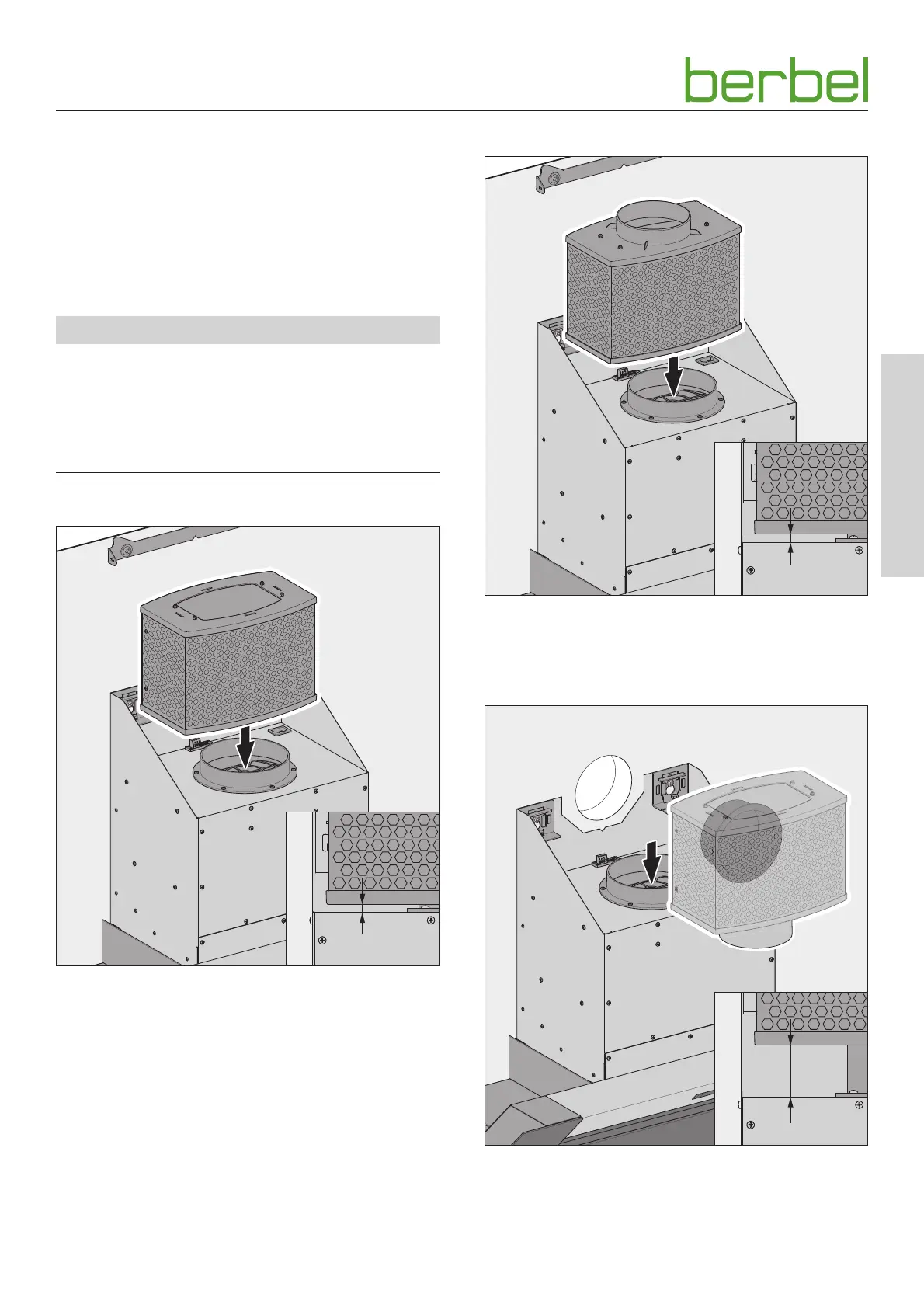

3.5.6 Positionnement du filtre (en mode recyclage
d‘air et en mode hybride)
Pour le montage du filtre, un raccordement de tuyau (ø 150 mm)
est situé sur le carter de ventilateur comme auxiliaire de
guidage.
Le filtre est correctement installé lorsque le bord inférieur du
filtre est parallèle à la surface de l’enveloppe du ventilateur et
que l’interstice est large d’environ 5 mm.
m PRUDENCE!
Danger de blessure sur les arêtes saillantes!
Les tôles latérales du caisson du ventilateur ont des arêtes
qui peuvent causer des coupures aux mains par ex. en cas de
manipulation sans précaution de l’élément filtrant.
Placer le filtre avec précaution par le haut.
Éviter de toucher les tôles latérales.
Mode recyclage d’air
5
Placer le filtre de recyclage d‘air par le haut sur l’auxiliaire
de guidage du carter du ventilateur.
S‘assurer que le filtre de recyclage d‘air est correctement
monté.
Mode hybride - Air vicié vers le haut
5
Placer le filtre hybride par le haut sur l’auxiliaire de
guidage du carter du ventilateur.
S’assurer que le filtre hybride est correctement monté.
Mode hybride - Air vicié vers l‘arrière
67
Placer le filtre hybride par le haut sur l’auxiliaire de
guidage du carter du ventilateur.
S’assurer que le filtre hybride est correctement monté.
