42
Montage
6003396_a – 27.03.2017

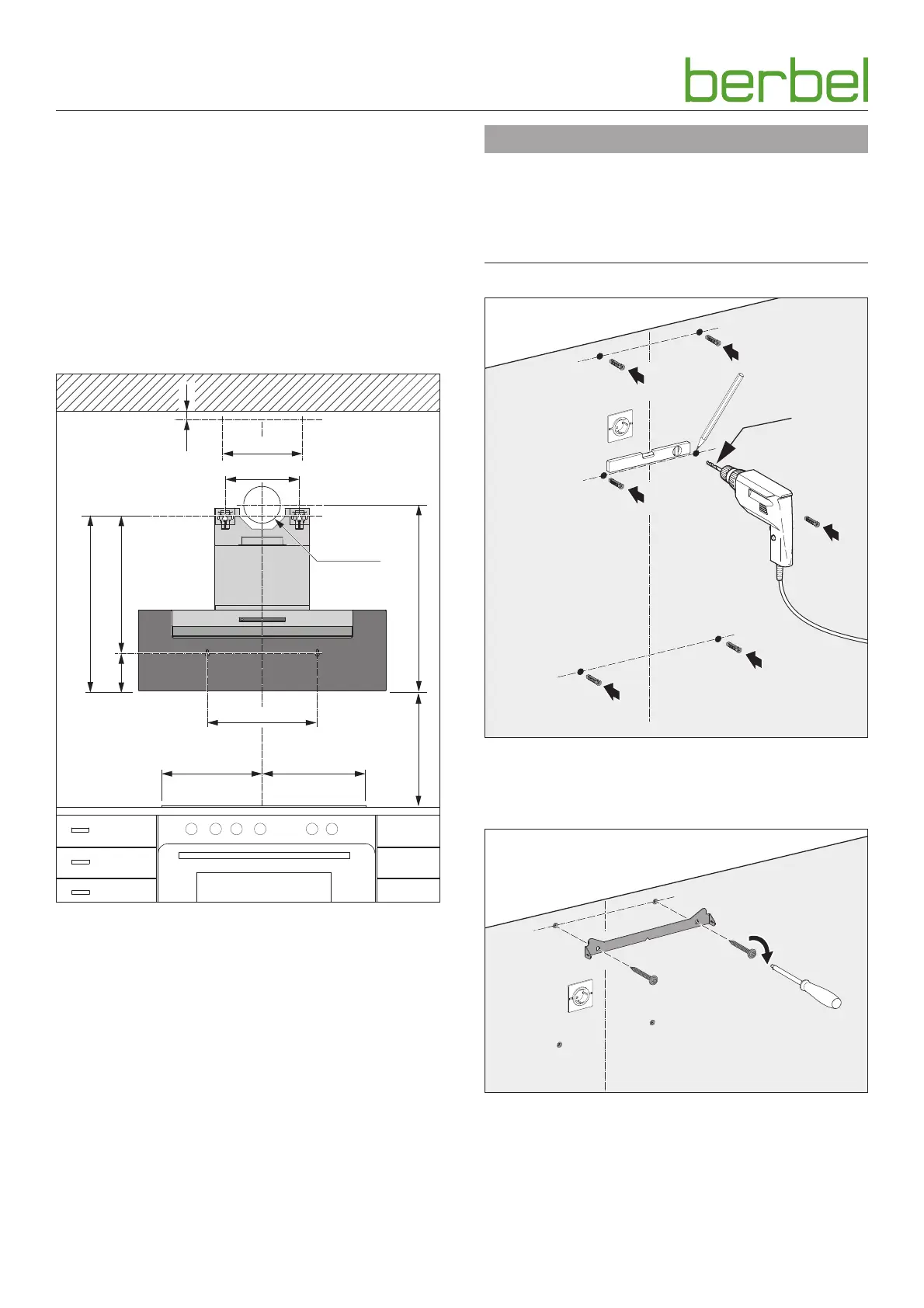

3.5.4 Accrochage de l’appareil
L’appareil est conçu pour l’accrochage aux murs. La cheminée
peut être adaptée à la hauteur respective du plafond.
En cas de fixation sur un mur en dur :
S’assurer de la force portante du mur.
Utiliser le matériel de fixation fourni.
En cas d‘autres conditions de montage :
Étudier les possibilités de montage alternatives avant le
montage (par ex. : auprès de votre architecte).
Utiliser du matériel de fixation approprié au mur.
x
480
150
270
Ø 165 2
630
≥ 665 1 ⁄ 695 2
30
290
==
400
1
pour mode évacuation d’air vicié avec conduite
d’évacuation d’air vicié vers l’arrière.
2
pour mode hybride avec conduite d’évacuation d’air vicié
vers l’arrière.
Distance de sécurité (x) :
y Recommandation 500 mm.
y Min. 650 mm pour les plaques de cuisson au gaz.
Déterminer la position de suspension.
Veiller à ce que la fixation de cheminée soit dans la bonne
position :
y En-dessous de 30 mm, la cheminée ne peut pas être
accrochée.
y Les irrégularités (telles que celles pouvant se trouver
sur le plafond) peuvent être compensées par des trous
oblongs.
S’assurer que la distance de sécurité est respectée.
m AVERTISSEMENT
Danger mortel d‘explosions ou de choc électrique!
Le perçage de conduites de gaz, d‘eau ou électriques peut
entraîner des situations dangereuses.
S’assurer qu‘aucune conduite dans le mur ne se trouve sur
les points de fixation.
Ø 8
Déterminer et marquer les points de fixation.
Percer les trous dans le mur.
Insérer les douilles dans les trous percés.
Visser la fixation de cheminée.
