105
Montage
6003396_a – 27.03.2017
NL

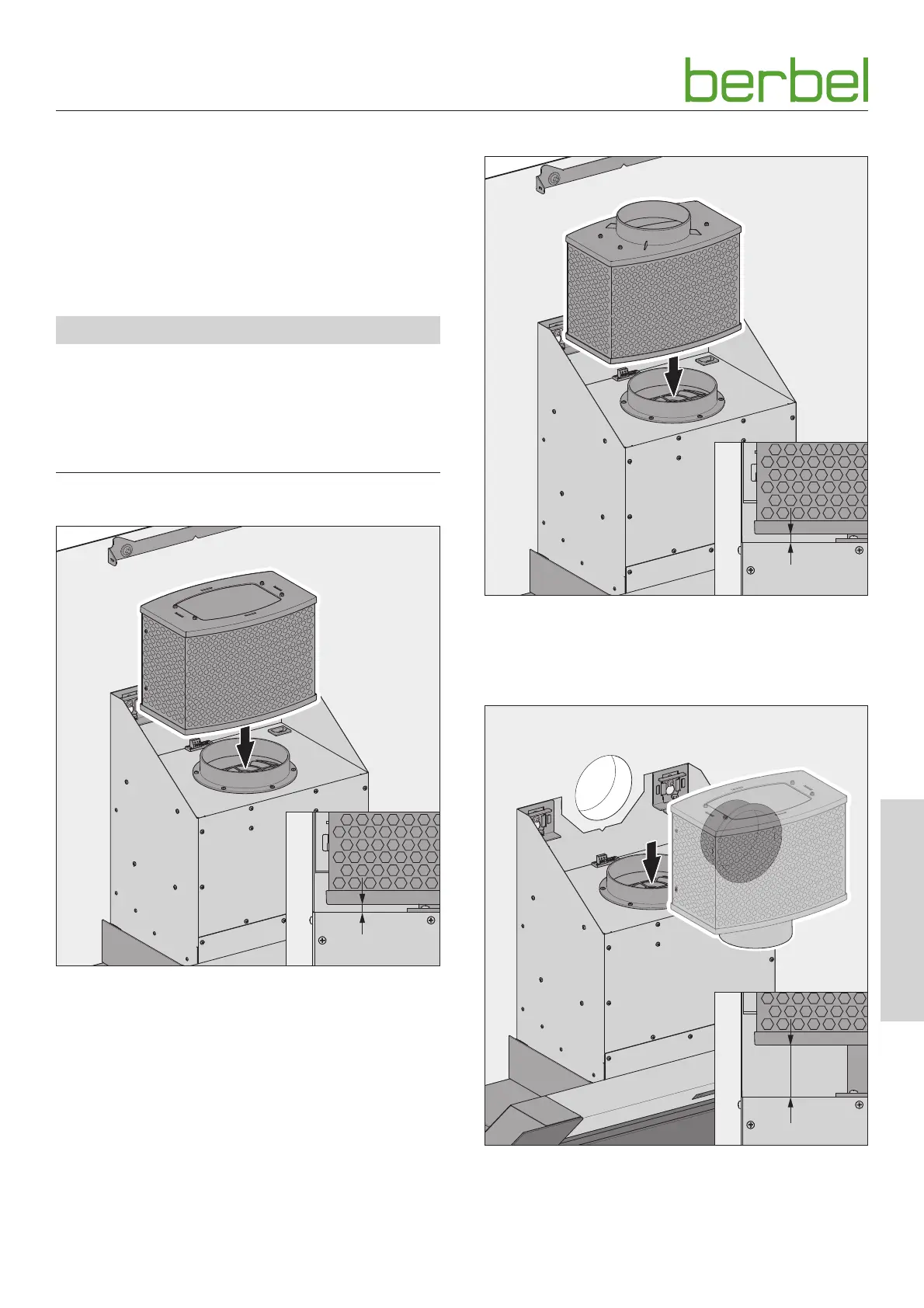

3.5.6 Filter plaatsen (bij luchtcirculatiemodus en
hybride modus)
Voor de montage van het filter bevindt zich op de
ventilatorbehuizing een buisaansluiting (ø 150 mm) als
geleidingshulp.
De filters zijn correct aangebracht, wanneer de
onderkant van het filter parallel aan het oppervlak van de
ventilatorbehuizing verloopt en de spleet ca. 5 mm breed is.
m VOORZICHTIG!
Verwondingsgevaar door scherpe randen!
De zijplaten van de ventilatorkast hebben randen die
snijwonden aan de handen kunnen veroorzaken, b.v. bij ruwe
aanpak bij het plaatsen van het filter.
Plaats het filter voorzichtig van bovenaf.
Vermijd contact met de zijplaten.
Luchtcirculatiemodus
5
Zet het circulatiefilter aan de bovenkant op de
geleidingshulp van de ventilatorbehuizing.
Zorg ervoor, dat het circulatiefilter correct gemonteerd is.
Hybride modus - afzuiging naar boven
5
Zet het hybride filter aan de bovenkant op de
geleidingshulp van de ventilatorbehuizing.
Zorg ervoor dat het hybride filter correct gemonteerd is.
Hybride modus - afzuiging naar achteren
67
Zet het hybride filter aan de bovenkant op de
geleidingshulp van de ventilatorbehuizing.
Zorg ervoor dat het hybride filter correct gemonteerd is.
