Handleiding

66

Montaggio

6006910_0 – 18.11.2023

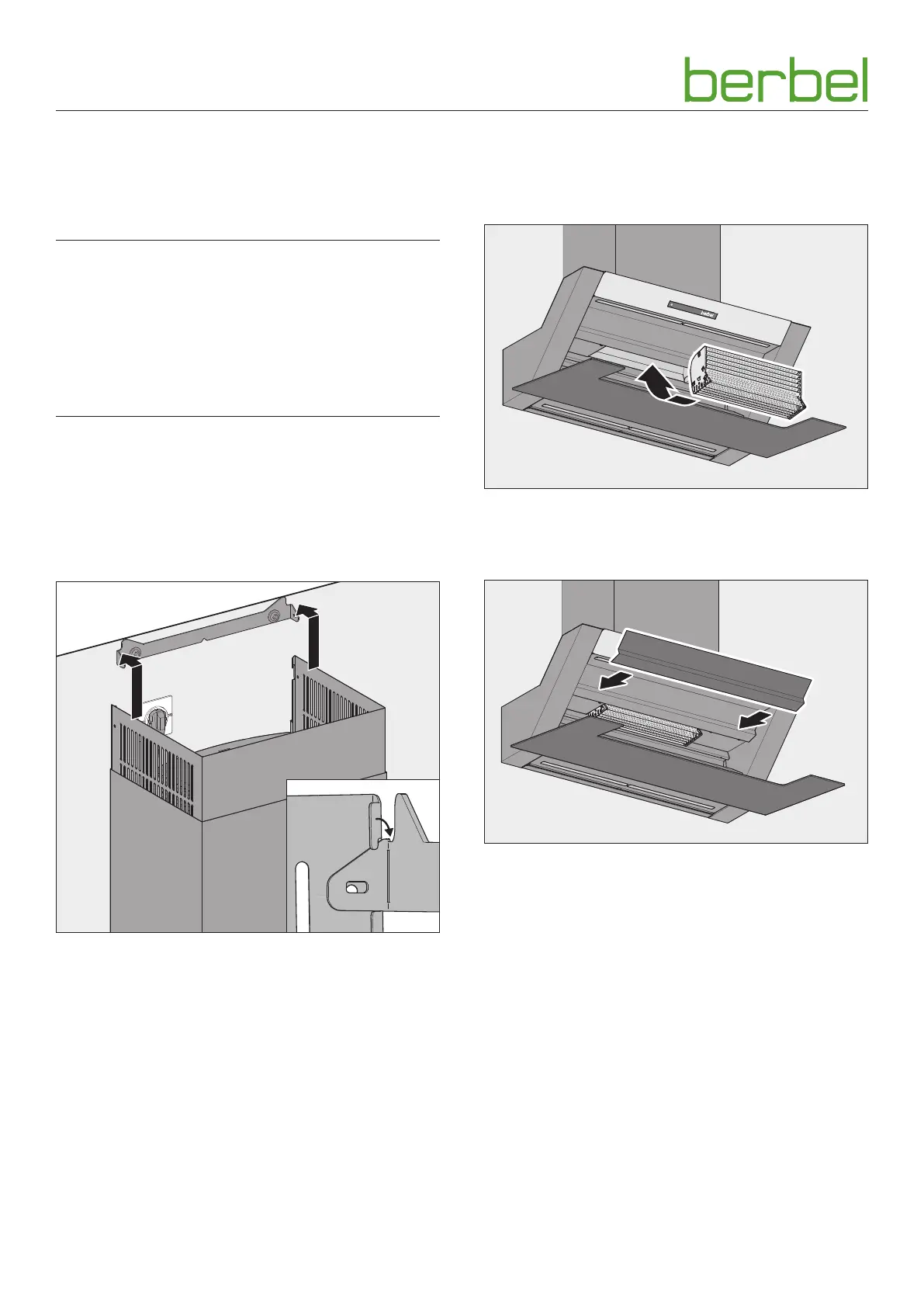

3.4.7 Montaggio del camino

Il camino è costituito da due lamiere che scorrono

una nell‘altra. Nella lamiera interna vi sono le fessure di

ventilazione.

. NOTA BENE!

Pericolo di danneggiamenti in caso di movimentazione

impropria dell‘apparecchio!

In caso di movimenti, il corpo cappa e il camino possono

venire danneggiati durante il montaggio.

1 Mantenere una giusta distanza tra camino e corpo cappa.

1 Tenere lontani gli oggetti che possono graffiare

l‘apparecchio (per es. utensili, fibbie di cinture).

Le fessure di ventilazione si trovano in alto e sono nascoste.

1 Sollevare il camino in due persone.

1 Inserire il bordo inferiore del camino nella scanalatura

dell‘apparecchio.

1 Ribaltare il camino a filo della parete.

1 Tirare la lamiera interna verso l‘alto.

1 Appendere la lamiera interna in alto sull‘attacco per

camino.

3.4.8 Inserimento Capillar Trap, listello deflettore e

vaschetta inferiore

Dopo il montaggio, si devono reinserire le parti interne.

1 Afferrando il Capillar Trap con entrambe le mani inserirlo

con un movimento curvato nel vano porta-Capillar Trap.

1 Spingere il Capillar Trap verso l’alto fino ad incastrarlo.

1 Applicare il listello deflettore sulla vaschetta superiore.

1 Controllare che il listello deflettore appoggi correttamente

e venga tenuto in posizione dal magnete.
