40
Montage
6006910_0 – 18.11.2023

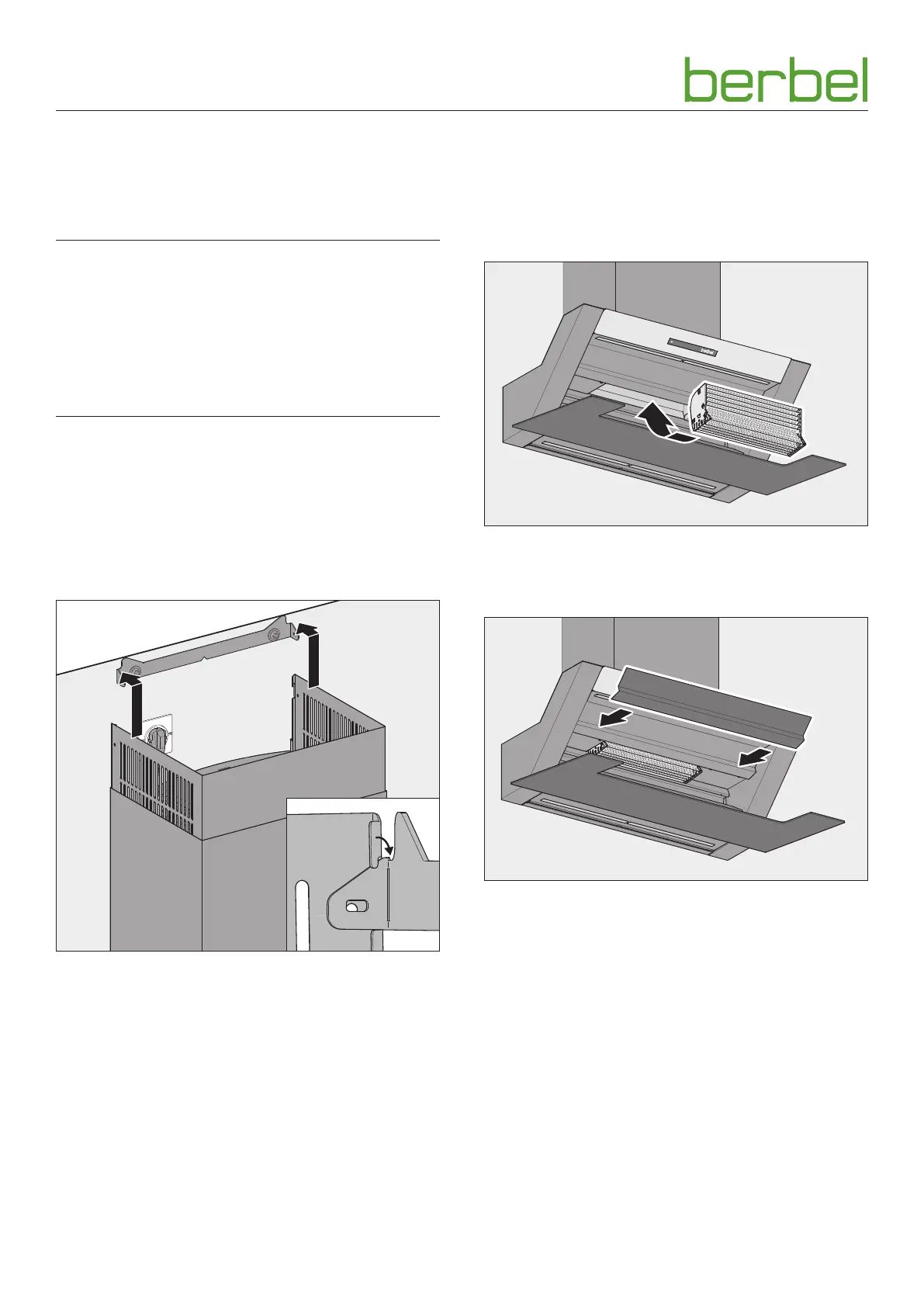

3.4.7 Montage de la cheminée
La cheminée est composée de deux tôles insérées l‘une
dans l‘autre. Les grilles d‘aération sont situées dans la tôle de
cheminée intérieure.
. ATTENTION!
Risque de dommages en cas de manipulation incorrecte!
Le corps de la hotte et la cheminée peuvent être
endommagés en cas de mouvements pendant le montage.
1 Maintenir une distance entre la cheminée et le corps de
la hotte.
1 Se tenir à distance des objets qui peuvent rayer l‘appareil
(par ex. : outils, boucles de ceinture).
Les grilles d‘aération sont situées en haut et ne sont pas
recouvertes.
1 Soulever la cheminée à deux personnes.
1 Placer l‘arête inférieure de la cheminée dans la rainure de
l‘appareil.
1 Rabattre la cheminée à ras sur le mur.
1 Tirer la tôle de cheminée intérieure vers le haut.
1 Accrocher la tôle de cheminée intérieure en haut sur la
fixation de cheminée.
3.4.8 Installation du Capillar Trap, du bord de
protection contre les chocs et de l‘enveloppe
inférieure
Les pièces intérieures doivent être remises en place après le
montage.
1 Placer le Capillar Trap avec deux mains dans le bac de
réception en réalisant un mouvement circulaire.
1 Pousser le Capillar Trap jusqu‘à enclenchement vers le haut.
1 Mettez en place le bord de protection contre les chocs
dans l‘enveloppe supérieure.
1 Vérifiez que le bord de protection contre les chocs est
installé correctement et maintenu par les aimants.
