Montage

6006910_0 – 18.11.2023

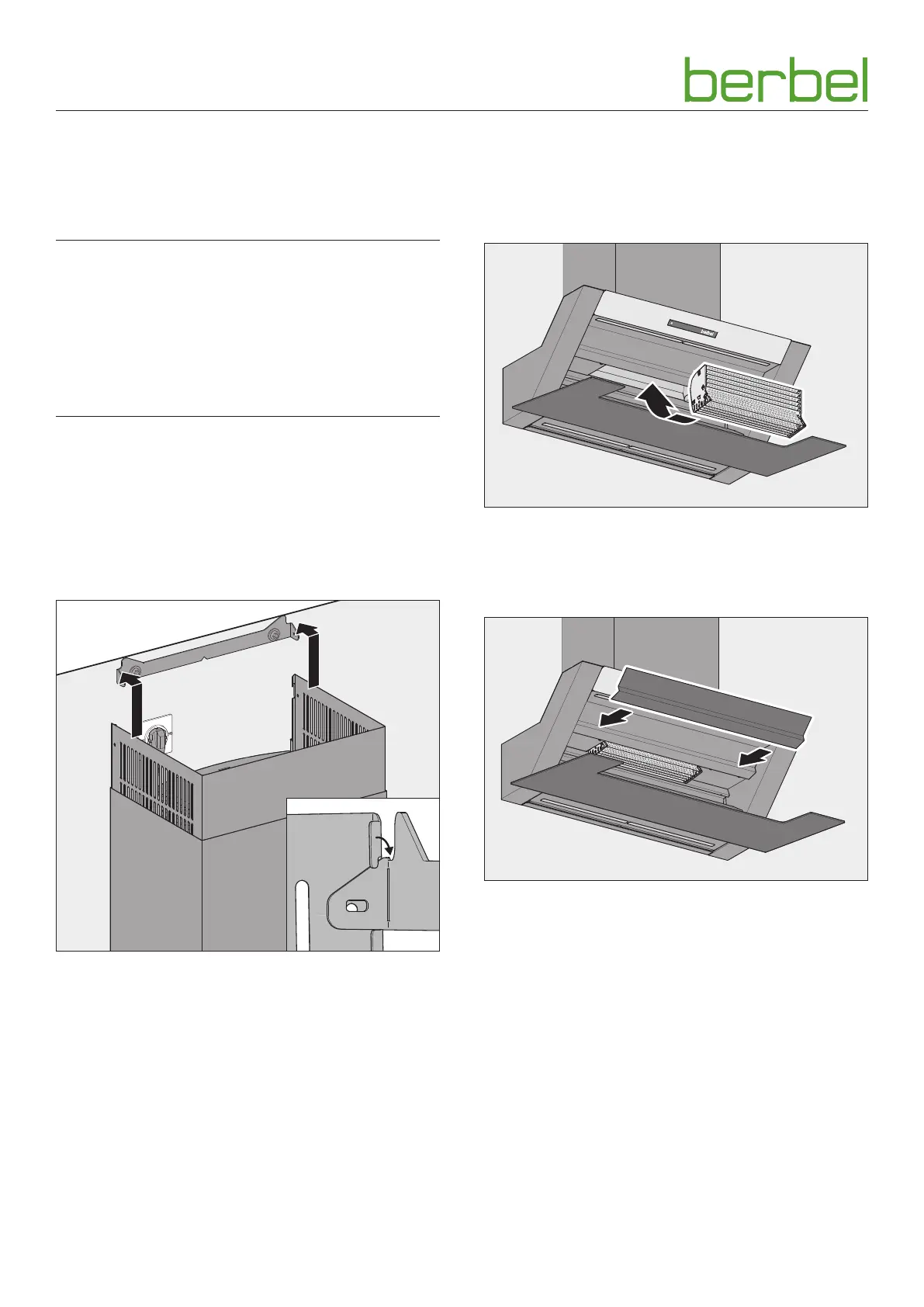

3.4.7 Kamin montieren

Der Kamin besteht aus zwei ineinander geschobenen

Kaminblechen. Im inneren Kaminblech befinden sich die

Lüftungsschlitze.

. ACHTUNG!

Gefahr von Beschädigungen durch unsachgemäße

Handhabung!

Haubenkorpus und Kamin können bei Bewegungen während

der Montage beschädigt werden.

1 Halten Sie Abstand zwischen Kamin und Haubenkorpus.

1 Halten Sie Gegenstände fern, die das Gerät zerkratzen

können (z. B. Werkzeuge, Gürtelschnallen).

Die Lüftungsschlitze befinden sich oben und sind nicht

verdeckt.

1 Heben Sie den Kamin mit zwei Personen an.

1 Setzen Sie die untere Kante des Kamins in die Nut des

Geräts ein.

1 Klappen Sie den Kamin bündig an die Wand.

1 Ziehen Sie das innere Kaminblech nach oben.

1 Hängen Sie das innere Kaminblech oben auf die

Kaminbefestigung.

3.4.8 Capillar Trap, Prallkante und Unterschale

einsetzen

Nach der Montage sind innenliegende Teile wieder

einzusetzen.

1 Setzen Sie das Capillar Trap mit beiden Händen in einer

Bogenbewegung in den Aufnahmeschacht.

1 Drücken Sie das Capillar Trap bis zum Einrasten nach

oben.

1 Setzen Sie die Prallkante auf die Oberschale.

1 Kontrollieren Sie, dass die Prallkante richtig aufgesetzt ist

und durch die Magnete gehalten wird.
