Hotte / Manuel d’utilisation
59 / FR
accessoires sur le conduit de sortie d’air de l’ap-
pareil comme indiqué ci-dessous.
(Figure 1)
1. Douille à clapet
2. Goupille à rabat
Insérez la broche en plastique (Figure 1/zone n° 2)
sur la douille de la broche sur l'échappement du
moteur (Figure 1/zone n° 1). Ensuite, pliez légère-
ment le rabat pour insérer l'autre broche sur le rabat
et insérez l'autre broche dans sa douille (Figure 1).
507
2
219
Préparez l’armoire selon les dimensions spécifiées.
A
B
C
D
(Figure 2)

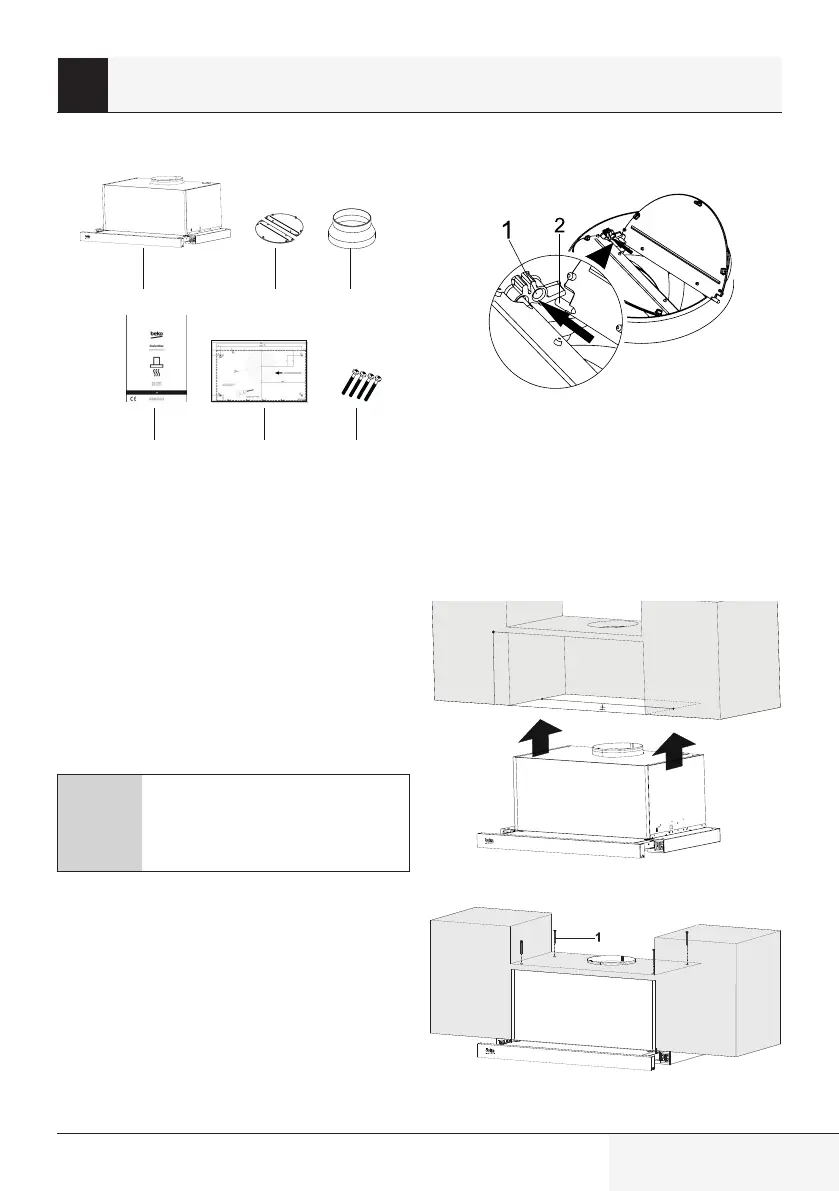

5.2 Accessoires d'installation
1 2 3
4
5
6
1. Hotte
2. Volet de conduit en plastique Ø120 mm
3. Adaptateur de cheminée en plastique 150/120 mm
4. Manuel d‘utilisation
5. Modèle de montage
6. 4 vis 4 x 40
Les informations nécessaires pour rendre l'em-
placement approprié pour l'installation de la hotte
sont données ci-dessous.
5.3 Installation de la hotte
A
ATTENTION : Utiliser des gants et
des lunettes de protection pour les
opérations de perçage et de dé-
coupe.
• Collez le gabarit d’installation fourni avec la
hotte sur la surface où la hotte doit être montée.
• Percez des trous de Ø4 mm de diamètre aux
points marqués A, B, C, D sur le gabarit d’ins-
tallation.
• Percez le trou de sortie de fumée spécifié dans
le gabarit d’installation aux dimensions indi-
quées.
• Retirez l’appareil de son emballage. Installez les
clapets de fumée en plastique fournis dans les
5
Installation de l'appareil
