44 / DE
Dunstabzugshaube / Bedienungsanleitung
Die Informationen, die erforderlich sind, um den
Standort für die Installation der Abzugshaube ge-
eignet zu machen, sind nachstehend aufgeführt.
5.3 Gerät installieren
A
WARNUNG: Tragen Sie beim
Bohren und Schneiden immer
Sicherheitshandschuhe und eine
Schutzbrille.
• Heften Sie die mitgelieferte Installationsschab-
lone auf die Fläche, an der die Installation aus-
geführt werden soll.
• Bohren Sie mit einem 4-mm-Bohrer Löcher in
die mit A, B, C, und D an der Installationsschab-
lone gekennzeichneten Stellen.
• Bohren Sie mit den angegebenen Abmessungen
ein Abzugsloch entsprechend der Installations-
schablone.

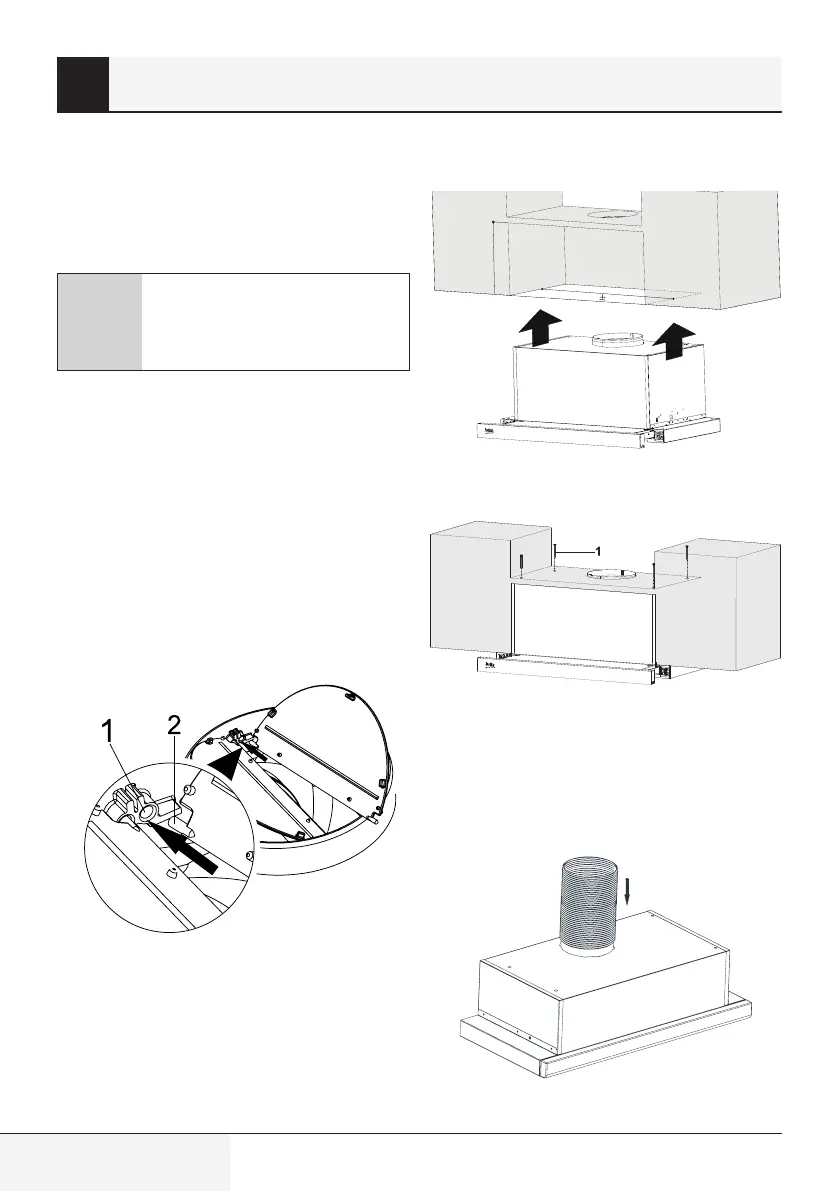

• Nehmen Sie das Gerät aus seiner Verpackung.
Installieren Sie die im Zubehör enthaltenen
Kunststoff-Kaminklappen wie unten gezeigt am
Luftauslasskamin des Geräts
(Abb. 1)
1. Klappenstift Buchse
2. Klappenstift
Stecken Sie den Kunststoffstift (Abb. 1/Bereich
Nr.2) auf die Stiftaufnahme am Motorauslass
(Abbi. 1/Bereich Nr.1). Biegen Sie dann die Klappe
leicht, um den anderen Stift auf der Klappe einzu-
führen, und führen Sie den anderen Stift in seine
Fassung ein (Abb. 1).
507
2
219
Bereiten Sie den Schrank in den angegebenen
Abmessungen vor.
A
B
C
D
(Abb. 2)
Befestigen Sie das Gerät mit den mitgelieferten
Schrauben (4 x 40) an den Löchern A, B, C, D am
Schrank. Wenn sich der Schiebersatz bewegt, soll-
te die Frontblende die Schranktür nicht verkratzen.
(Abb. 2)
(Abb. 3)
5
Installation des Geräts
