Tenaga yang berlebihan dapat mematahkan mur atau merusak pipa zat pendingin. Anda tidak boleh melebihi
persyaratan torsi yang ditunjukkan pada tabel di atas.
JANGAN GUNAKAN TORSI BERLEBIHAN
2.
Kencangkan mur penyambung sekencang mungkin dengan
tangan.
3.
Dengan menggunakan kunci pas, pegang mur pada
pipa unit.
4.
Sambil memegang erat mur pada pipa unit, gunakan
kunci momen untuk mengencangkan mur
penyambung sesuai dengan nilai torsi pada
Persyaratan Torsi
tabel di bawah ini. Kendurkan
sedikit mur flaring, lalu kencangkan kembali.

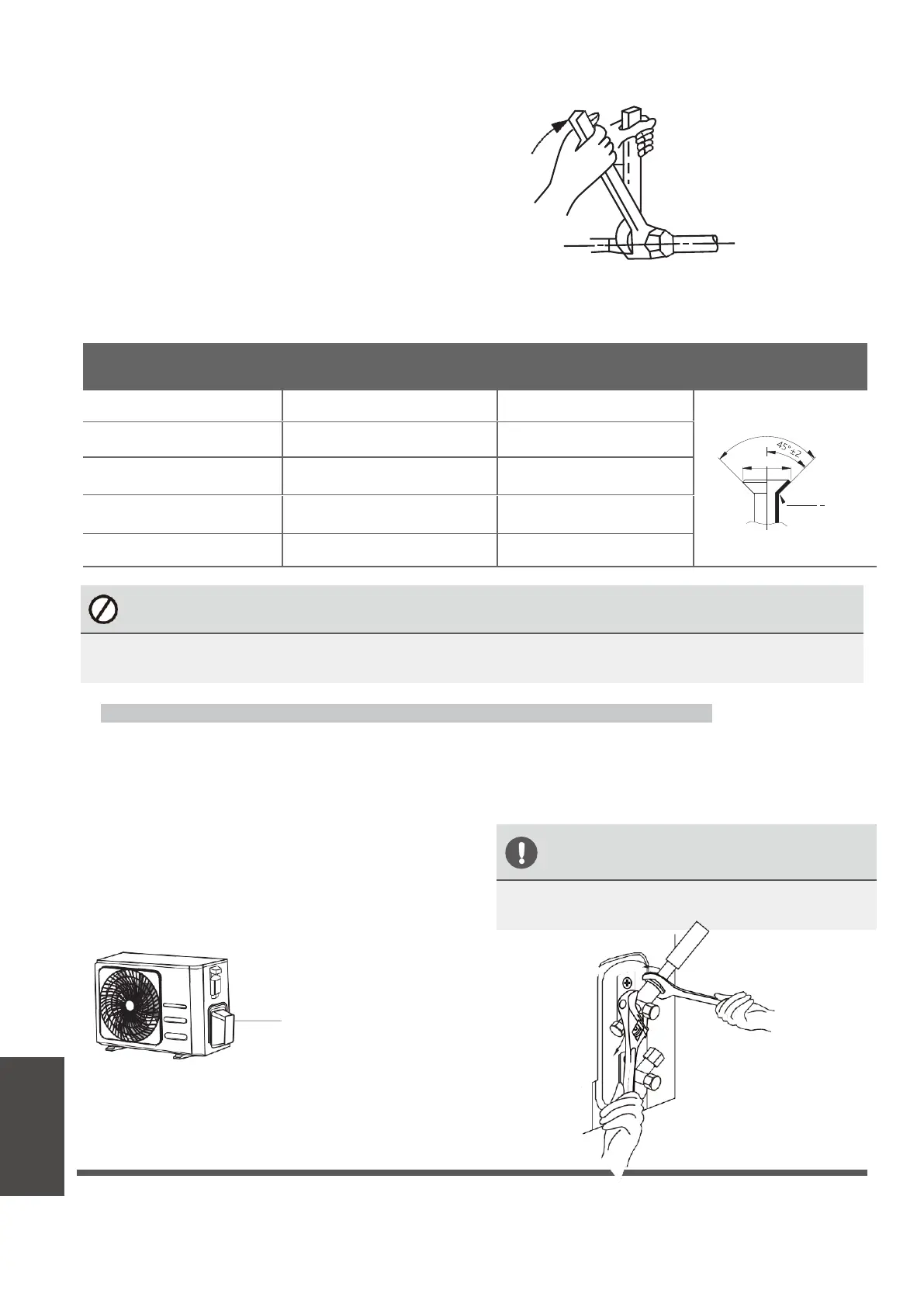

PERSYARATAN TORSI
Diameter Luar Pipa
(mm)
TiGtorsi yang kuat
(
N
·
M)
Suar sepeser pun Nsion(B)
(mm)
Bentuk suar
Ø 6,35 (Ø 0,25”)
18~20(180~200kgf.cm)
8,4~8,7 (0,33~0,34”)
90 °± 4
B
R0.4~0. 8
Ø 9,52 (Ø 0,375”)
32~39(320~390kgf.cm)
13,2~13,5 (0,52~0,53”)
Ø 12,7 (Ø 0,5”)
49~59(490~590kgf.cm)
16,2~16,5 (0,64~0,65”)
Ø 16 (Ø 0,63”)
57~71(570~710kgf.cm)
19,2~19,7 (0,76~0,78”)
Ø 19 ( Ø 0,75”)
67~101(670~1010kgf.cm)
23,2~23,7 (0,91~0,93”)
Petunjuk Menyambungkan Perpipaan ke Unit Luar Ruangan
1.
Buka penutup katup kemasan di
samping unit
luar-ruangan.
2.
Lepaskan tutup pelindung dari ujung katup
.
3.
Sejajarkan ujung pipa melebar dengan masing-masing katup, dan
kencangkan mur penyambung sekencang mungkin dengan tangan.
6.
Kendurkan sedikit mur flaring, lalu kencangkan
kembali.
7.
Ulangi Langkah 3 sampai 6 untuk sisa pipa
.
4.
Dengan menggunakan kunci pas, pegang badan katup.
Jangan memegang mur yang menyegel katup servis.
Katup penutup
5.
Sambil memegang erat badan katup, gunakan kunci momen
untuk mengencangkan mur
penyambung sesuai dengan
nilai torsi yang benar
.
-Halaman 31-
Torsi akibat mengencangkan mur penyambung dapat
merusak bagian katup lainnya.
GUNAKAN SPANNER UNTUK MENEGANG
BADAN UTAMA VALVE
Pipa pendingin
Koneksi
