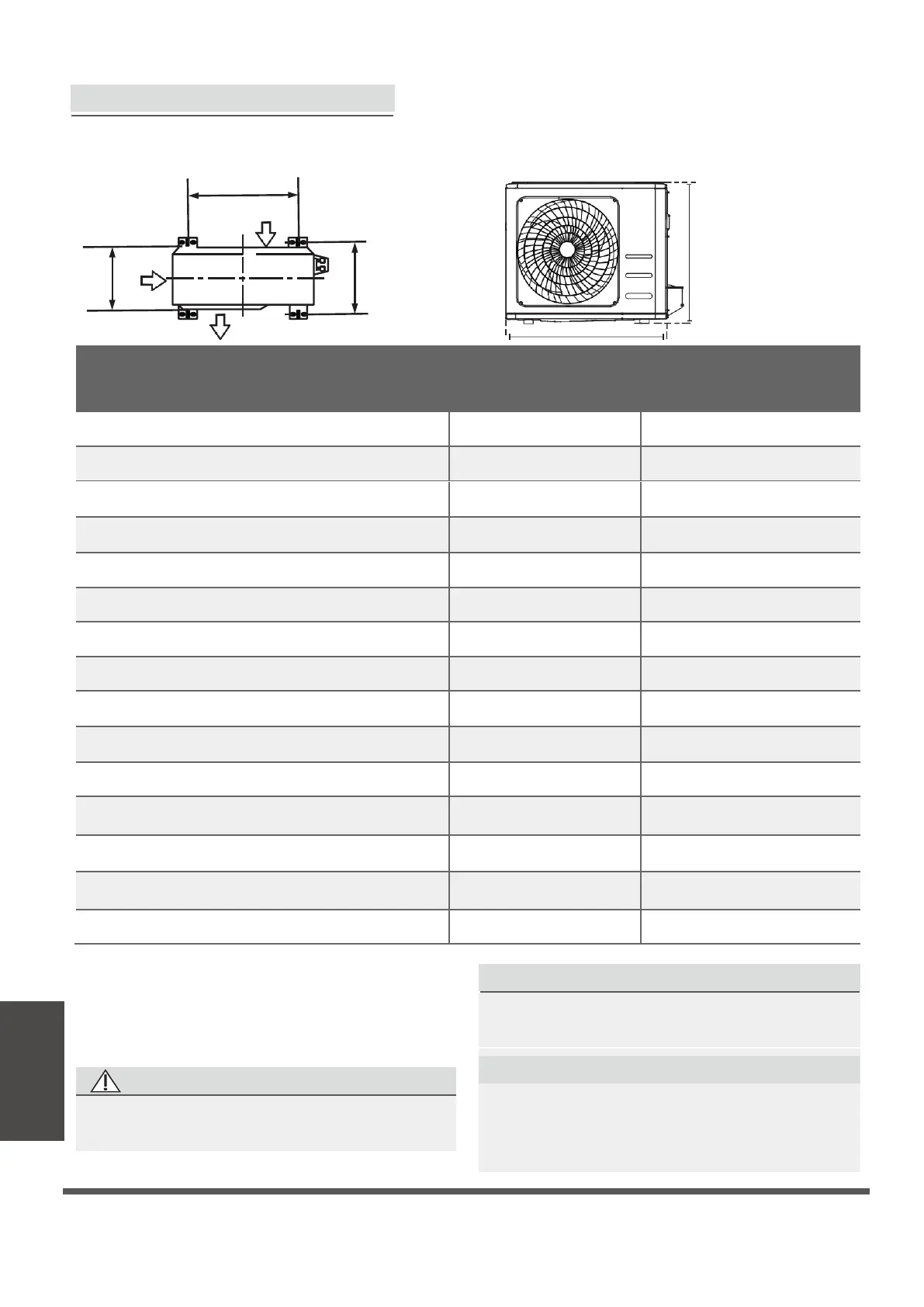

Berikut ini adalah daftar berbagai ukuran unit luar ruangan dan jarak antara kaki pemasangannya. Siapkan
dasar pemasangan unit sesuai dimensi di bawah ini.
H
Dimensi Unit Luar Ruangan (mm)
Dimensi Pemasangan
L x T x D Jarak A (mm) Jarak B (mm)
668x469x252 (26,3”x 18,5”x 9,9”)
430 (16,9”)
231 (9,1”)
680x542x248 (26,7”x 21,3”x 9,8”)
452 (17,8”)
230 (9,05”)
681x434x285 (26,8”x 17,1”x 11,2”)
460 (18,1”)
292 (11,5”)
700x550x270 (27,5”x 21,6”x 10,6”)
450 (17,7”)
260 (10,2”)
700x550x275 (27,5”x 21,6”x 10,8”)
450 (17,7”)
260 (10,2”)
720x495x270 (28,3”x 19,5”x 10,6”)
452 (17,8”)
255 (10,0”)
728x555x300 (28,7”x 21,8”x 11,8”)
452 (17,8”)
302(11,9”)
765x555x303 (30,1”x 21,8”x 11,9”)
452 (17,8”)
286(11,3”)
770x555x300 (30,3”x 21,8”x 11,8”)
487 (19,2”)
298 (11,7”)
805x554x330 (31,7”x 21,8”x 12,9”)
511 (20,1”)
317 (12,5”)
800x554x333 (31,5”x 21,8”x 13,1”)
514 (20,2”)
340 (13,4”)
845x702x363 (33,3”x 27,6”x 14,3”)
540 (21,3”)
350 (13,8”)
890x673x342 (35,0”x 26,5”x 13,5”)
663 (26,1”)
354 (13,9”)
946x810x420 (37,2”x 31,9”x 16,5”)
673 (26,5”)
403 (15,9”)
946x810x410 (37,2”x 31,9”x 16,1”)
673 (26,5”)
403 (15,9”)
Langkah 4: Hubungkan kabel sinyal dan kabel daya
Blok terminal unit luar dilindungi oleh
penutup kabel listrik di samping unit.
Diagram pengkabelan lengkap dicetak di
bagian dalam penutup kabel.
1. Siapkan kabel untuk sambungan
:
-Halaman 27-
PEMASANGAN UNIT
Saluran masuk udara
Saluran masuk udara
Ventilasi udara
A
W
SEBELUM MELAKUKAN PEKERJAAN LISTRIK ATAU
KABEL, MATIKAN DAYA
UTAMA PADA SISTEM.
PERINGATAN
Besar kecilnya kabel catu daya, kabel sinyal,
sekring, dan saklar yang dibutuhkan ditentukan
oleh arus maksimum unit. Arus maksimum
ditunjukkan pada papan nama yang terletak di
panel samping unit.
PILIH UKURAN KABEL YANG TEPAT
Silakan pilih kabel yang tepat, lihat “
Jenis kabel” di halaman 22.
GUNAKAN KABEL YANG TEPAT
Unit Luar Ruangan
Instalasi
D
B
