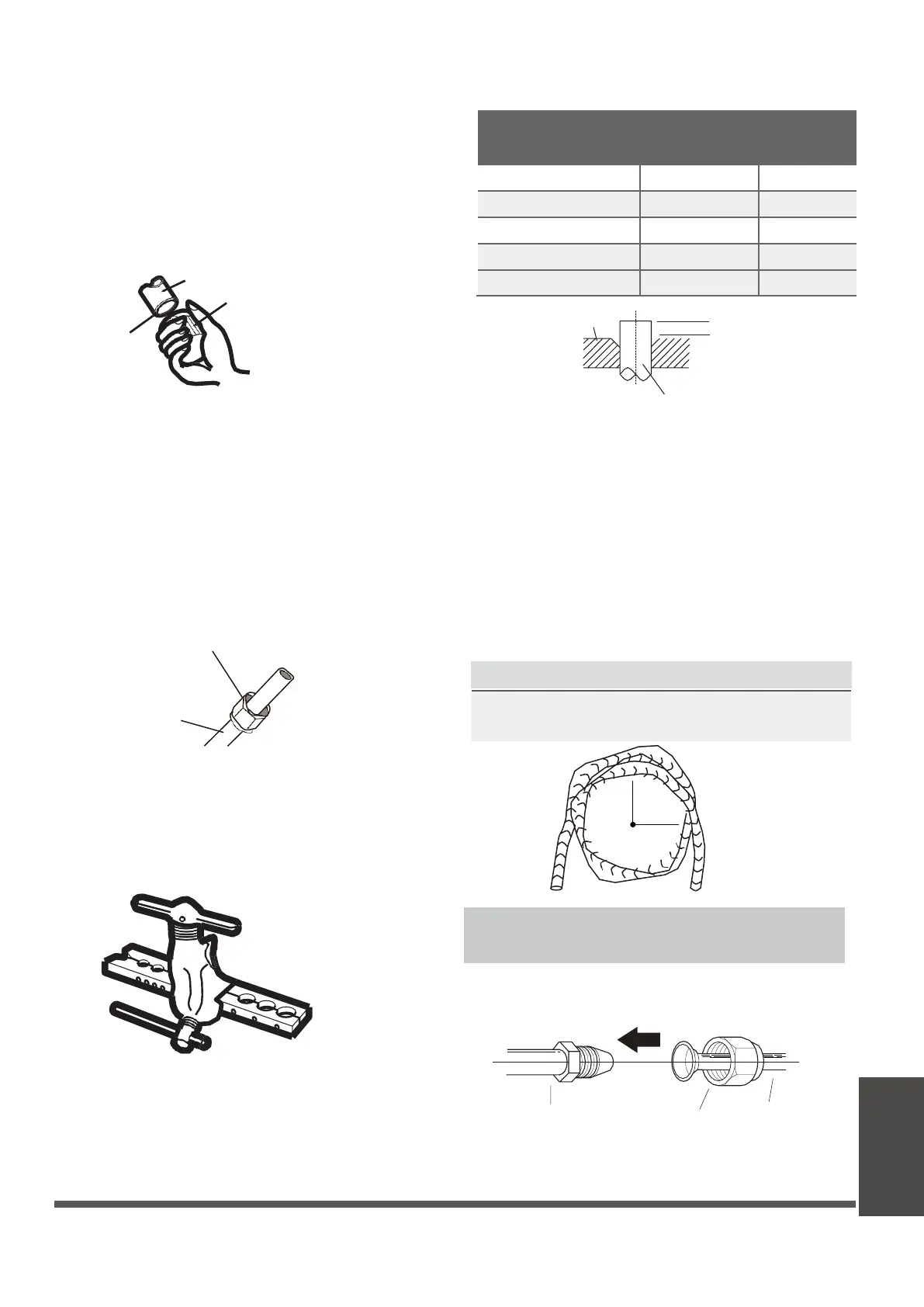

Langkah 2: Hapus gerinda
Gerinda dapat mempengaruhi segel kedap udara pada
sambungan pipa zat pendingin. Mereka harus dihilangkan
seluruhnya.
1.
Pegang pipa dengan sudut ke bawah untuk
mencegah gerinda jatuh ke dalam pipa.
2.
Dengan menggunakan alat reamer atau deburring, hilangkan
semua gerinda dari bagian pipa yang terpotong.
Pipa
EKSTENSI PIPA DI LUAR BENTUK FLARE
Titik bawah
Alat untuk membesarkan lubang
Bentuk suar
A
Langkah 3: Ujung pipa suar
Pembakaran yang tepat sangat penting untuk mencapai kedap udara
segel.
1.
Setelah menghilangkan gerinda dari pipa yang dipotong,
segel
ujungnya dengan pita PVC untuk mencegah
masuknya
benda asing ke dalam pipa.
2.
Lapisi pipa dengan bahan isolasi.
3.
Pasang mur penyambung pada kedua ujung pipa.
Pastikan mereka menghadap ke arah yang benar, karena
Anda tidak dapat memakainya atau mengubah arahnya
setelah flaring
.
kacang suar
Pipa
6.
Tempatkan alat flaring pada formulir.
7.
Putar gagang alat flaring searah jarum jam hingga
pipa melebar sepenuhnya.
8.
Lepaskan alat flaring dan bentuk flare, kemudian
periksa ujung pipa apakah ada keretakan dan
bahkan flaring.
Langkah 4: Hubungkan pipa
Saat menyambung pipa zat pendingin, berhati-hatilah agar
tidak menggunakan torsi berlebihan atau merusak bentuk pipa
dengan cara apa pun. Anda harus menyambungkan pipa
bertekanan rendah terlebih dahulu, lalu pipa bertekanan tinggi.
Pipa tembaga
4.
Lepaskan pita PVC dari ujung pipa saat siap
melakukan pekerjaan pembakaran.
5.
Jepit bentuk suar pada ujung pipa. Ujung pipa harus
melampaui tepi bentuk suar sesuai dengan dimensi
yang
ditunjukkan pada tabel di bawah.
RADIUS TEKUK MINIMUM
1. Sejajarkan bagian tengah kedua pipa yang akan Anda
sambungkan.
Tabung unit dalam ruangan
kacang suar
Pipa
-Halaman 30-
Petunjuk Menyambungkan Perpipaan ke Unit
Dalam Ruangan
Radiusnya ≥10cm (4 inci)
Saat membengkokkan pipa zat pendingin
penghubung, radius tekukan minimum adalah 10cm.
Pipa pendingin
Koneksi
Diameter Luar dari
Pipa (mm)
Sebuah (mm)
Maks.
Minimal.
Maks.
Ø 6,35 (Ø 0,25”)
0,7 (0,0275”)
1,3 (0,05”)
Ø 9,52 (Ø 0,375”)
1,0 (0,04”)
1,6 (0,063”)
Ø12,7 ( Ø 0,5”)
1,0 (0,04”)
1,8 (0,07”)
Ø 16 ( Ø 0,63”)
2,0 (0,078”)
2,2 (0,086”)
Ø 19 ( Ø 0,75”)
2,0 (0,078”)
2,4 (0,094”)
