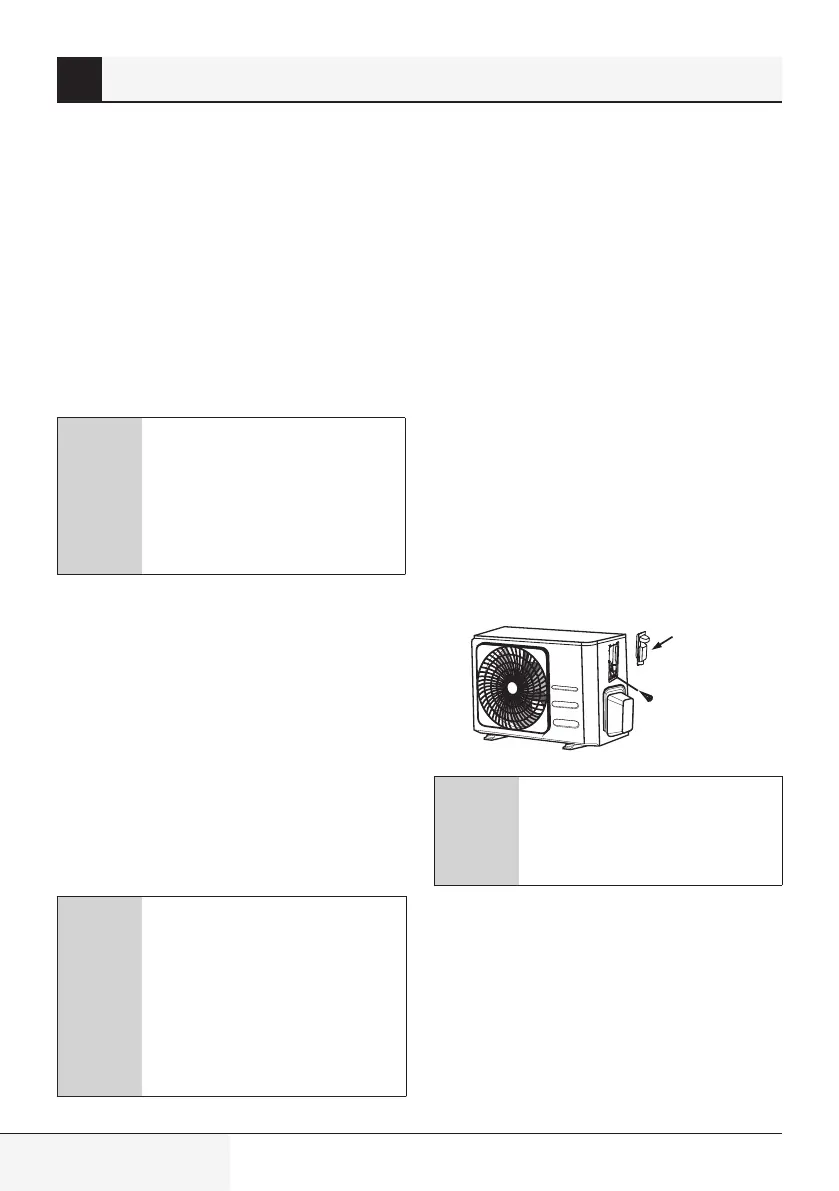

316 / 340 SQ
Kondicioner i llojit të ndarë / Manuali i përdorimit
1. Përgatitni kabllin për lidhjen:
Përdorni kabllin e duhur
Ju lutemi zgjidhni kabllon e duhur, referojuni
“Llojet e kabllove” në faqen 276.
Zgjidhni madhësinë e duhur të kabllit
Madhësia e kabllit të furnizimit me energji
elektrike, kabllit të sinjalit, siguresës, dhe çelësit të
nevojshëm përcaktohen nga rryma maksimale e
pajisjes. Rryma maksimale tregohet në etiketën e
vendosur në panelin anësor të pajisjes.
C
Shënim: Në Amerikën e Veriut, ju
lutemi zgjidhni madhësinë e duhur
të kabllit sipas Minimum Cicuit
Ampacity (rryma elektrike më e
lartë në gjendje të qëndrueshme)
të treguar në etiketën e njësisë.
a. Duke përdorur pincat për zhveshjen e telave,
hiqni veshjen prej gome nga të dy skajet e
kabllit të sinjalit për të zbuluar rreth 40 mm
(1,57 inç) të pjesës së brendshme të telave.
b. Largoni izolimin nga skajet fundore të telave.
c. Duke përdorur pincë teli, krijoni një përdredhje
në formë u-je në pjesën fundore të telave.
I kushtoni vëmendje Linjës ku kalon Korrenti
Ndërsa shtrëngoni telat, sigurohuni që të dalloni
qartë Telin Live (“L”) (Linjës ku kalon rryma) nga
telat e tjerë.
A
Paralajmërim:
E gjithë puna e instalimeve
elektrike duhet të kryhet në
mënyrë rigoroze në përputhje me
diagramin e instalimeve elektrike
të vendosur brenda mbulesës së
telit të njësisë së jashtme.
2. Zhvidhosni kapakun e instalimeve elektrike dhe
largojeni atë.
3. Zhvidhosni morsetën kabllore që ndodhet
poshtë bllokut të terminalit dhe vendoseni atë
anash.
4. Lidheni telin sipas diagramit të lidhjes dhe
vidhosni fort prizën u të çdo teli në terminalin e
tij përkatës.
5. Pas kontrollit, për t’u siguruar se çdo lidhje
është e sigurt, lakoni telat për të parandaluar
rrjedhjen e ujit të shiut brenda terminalit.
6. Me anë të përdorimit të morsetës kabllore,
lidhni kabllin tek pajisja. Vidhosni morsetën e
kabllit të vendosur poshtë deri në fund.
7. Izoloni telat e papërdorur me shirit izolant në
PVC. Veproni në mënyrë që ata (telat) të mos
prekin ndonjë pjesë elektrike apo metalike.
8. Zëvendësoni kapakun e telave në anën e
pajisjes, dhe e vidhosni atë në vend.
Kapaku
Vidë
C
Shënim: Nëse morseta kabllore
duket si më poshtë, ju lutemi
zgjidhni vrimën e duhur të kalimit
sipas diametrit të telit.
9 Instalimi i njësisë së jashtme
