Klima uređaj split tipa / Uputstvo za upotrebu
189 / 340 SR

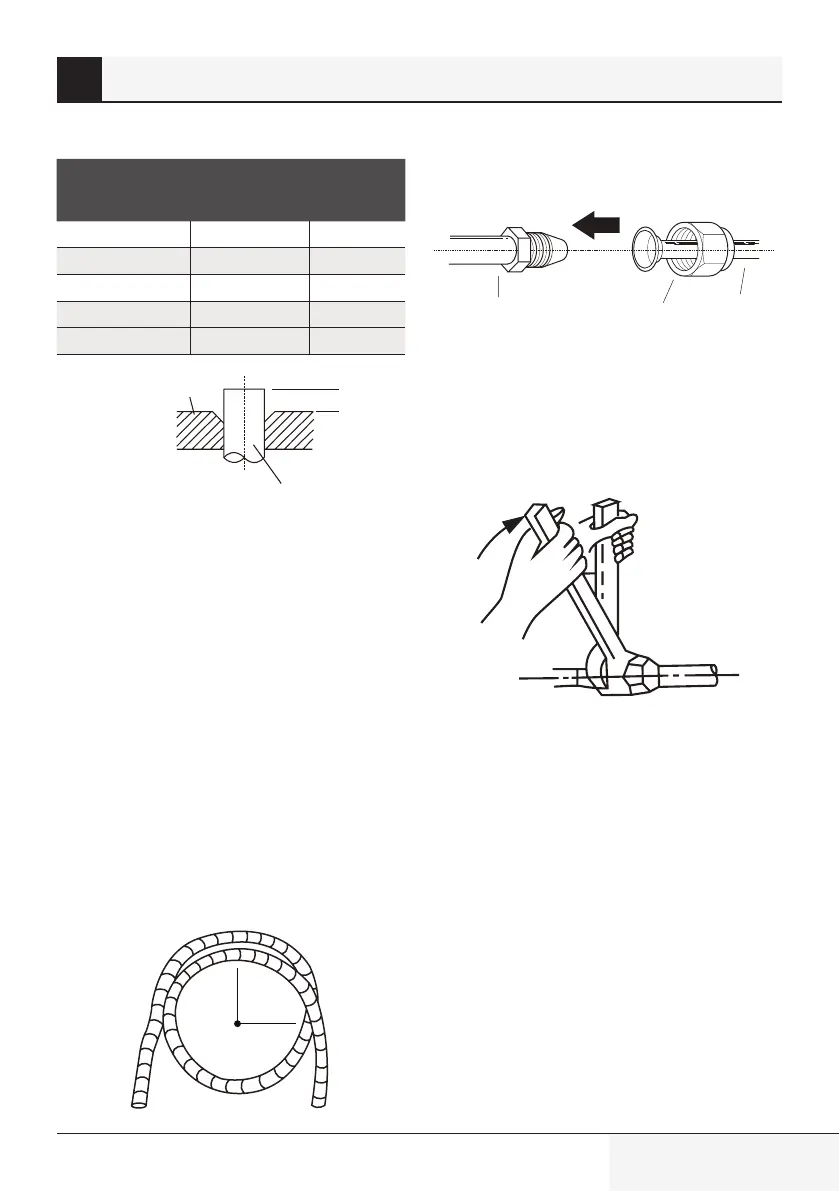

Isturenost cevi van šablona za pertlovanje
Spoljni prečnik
cevi (mm)
A (mm)
Min. Maks.
Ø 6,35 (Ø 0,25") 0,7 (0,0275") 1,3 (0,05")
Ø 9,52 (Ø 0,375") 1,0 (0,04") 1,6 (0,063")
Ø12,7 (Ø 0,5”) 1,0 (0,04") 1,8 (0,07")
Ø 16 (Ø 0,63") 2,0 (0,078") 2,2 (0,086")
Ø 19 (Ø 0,75”) 2,0 (0,078") 2,4 (0,094”)
A
Šablon za pertlovanje
Cev
6. Stavite alat za pertlovanje na šablon.
7. Okrećite ručicu alata za pertlovanje u smeru
kretanja kazaljke dok se cev potpuno ne
oblikuje.
8. Skinite alat i šablon za pertlovanje, pa proverite
da li na kraju cevi ima pukotina i da li se
ravnomerno oblikovala.
4. korak: Povežite cevi
Prilikom povezivanja cevi za rashladno sredstvo
pazite da ih ne pretegnete cevi i da ih ne
deformišete na drugi način. Prvo povežite cev za
nizak pritisak, pa onda cev za visok pritisak.
Minimalni radijus savijanja
Prilikom savijanja spojnih cevi za rashladno
sredstvo, minimalni radijus savijanja je 10 cm.
≥10 cm (4")Radijus
Uputstva za spajanje cevi sa unutrašnjom
jedinicom
1. Poravnajte centre dve cevi koje treba da spojite.
Cevi unutrašnje jedinice
Holender
Cev
2. Zategnite holender koliko god možete rukom.
3. Ključem uhvatite navrtku na cevi uređaja.
4. Dok čvrsto držite navrtku na cevi uređaja
kilo-ključem zategnite holender momentom
navedenim u tabeli „Sile zatezanja“ ispod. Malo
otpustite holender, pa ga ponovo zategnite.
10 Spajanje cevi za rashladno sredstvo
