Klima uređaj split tipa / Uputstvo za upotrebu
177 / 340 SR
A
Upozorenje:
Pre vršenja zahvata nad
elektroinstalacijama isključite
napajanje sistema strujom.
6. korak: Povežite strujni kabl i kabl za signal
Kabl za signal služi za komunikaciju između
unutrašnje i spoljne jedinice. Pre pripreme kabla
za povezivanje potrebno je da izaberete kabl
odgovarajućeg preseka i dužine.
Vrste kablova
•
Strujni kabl za unutrašnju jedinicu (ako je
primenjivo): HO5W-F ili H05V2V2-F
•
Strujni kabl za spoljnu jedinicu: H07RN-F ili
H05RN-F
•
Kabl za signal: HO7RN-F
C
Napomena: U Severnoj Americi,
izaberite tip kabla u skladu sa
lokalnim električnim zakonima i
propisima.
Minimalna površina poprečnog preseka kablova
za napajanje i signala (radi reference) (ne
primenjuje se za Severnu Ameriku)
Nominalna jačina
struje uređaja (A)
Nominalni poprečni
presek (mm²)
> 3 i ≤ 6 0,75
> 6 i ≤ 10 1
> 10 i ≤ 16 1,5
> 16 i ≤ 25 2,5
> 25 i ≤ 32 4
> 32 i ≤ 40 6
Biranje odgovarajućih dimenzija kabla
Dimenzije strujnog kabla, kabla za signal, potrebni
osigurač i prekidač određuju se na osnovu
maksimalne jačine struje koju uređaj koristi.
Maksimalna jačina struje je navedena na nazivnoj
pločici, koja se nalazi na bočnom panelu uređaja.
C
Napomena: U Severnoj Americi,
izaberite odgovarajuću veličinu
kabla u skladu sa minimalnim
kapacitetom strujnog kola
naznačenim na natpisnoj pločici
jedinice.
A
Upozorenje:
Sva ožičenja moraju biti izvedena
striktno u skladu sa dijagramom
ožičenja koji se nalazi na zadnjoj
strani prednjeg panela unutrašnje
jedinice.

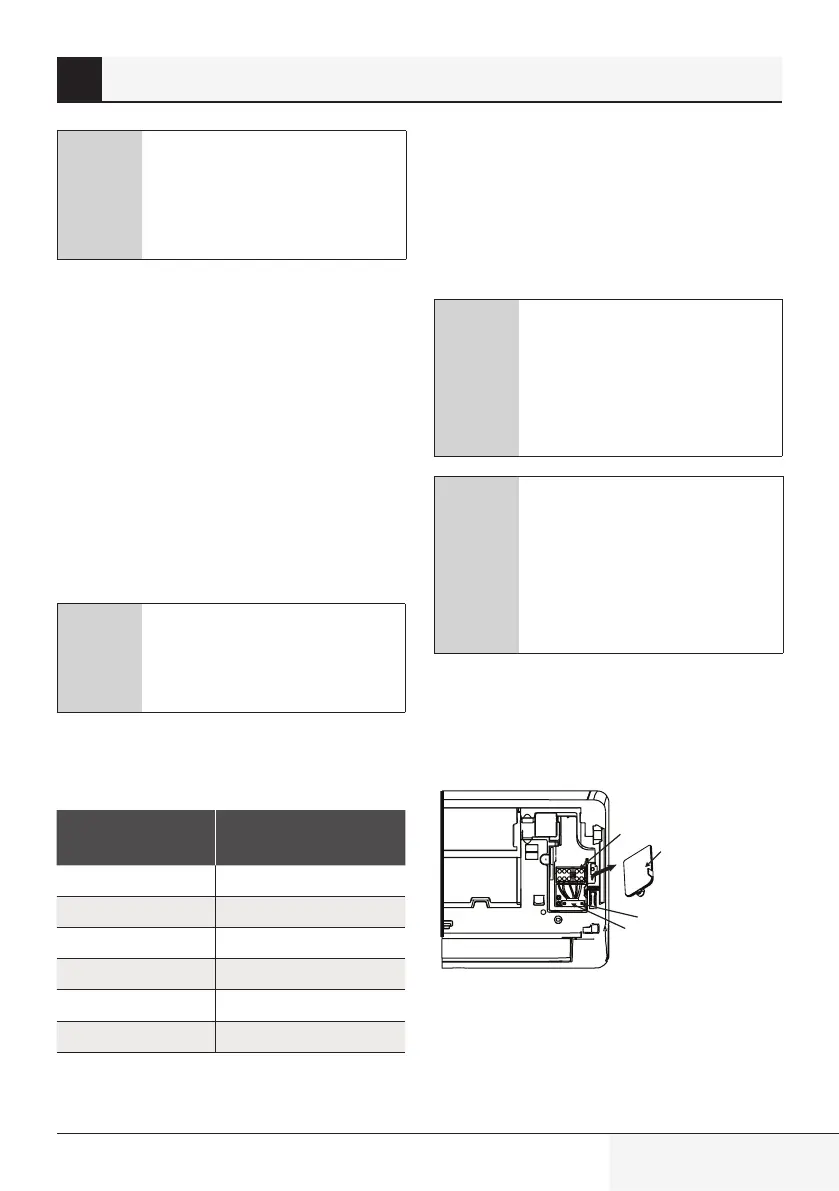

1. Otvorite prednji panel unutrašnje jedinice.
2. Odvijačem otvorite poklopac razvodne kutije
na desnoj strani jedinice. Ispod ćete videti blok
klema.
Prikaz spreda
Blok klema
Poklopac razvodne
kutije
Zavrtanj
Stezaljka kabla
8 Montaža unutrašnje jedinice
