108/ 340 МК
Клима уред од поделен тип/Упатство за користење
A
Предупредување!
Целата електрична
инсталација мора да се
направи строго во согласност
со дијаграмот за поврзување,
којшто се наоѓа на задната
страна на предната плоча на
внатрешната единица.
1. Отворете ја предната плоча на внатрешната
единица.
2. Користејќи шрафцигер, отворете го капакот
на кутијата со жици од десната страна на
единицата. Ова ќе ги открие клемите.

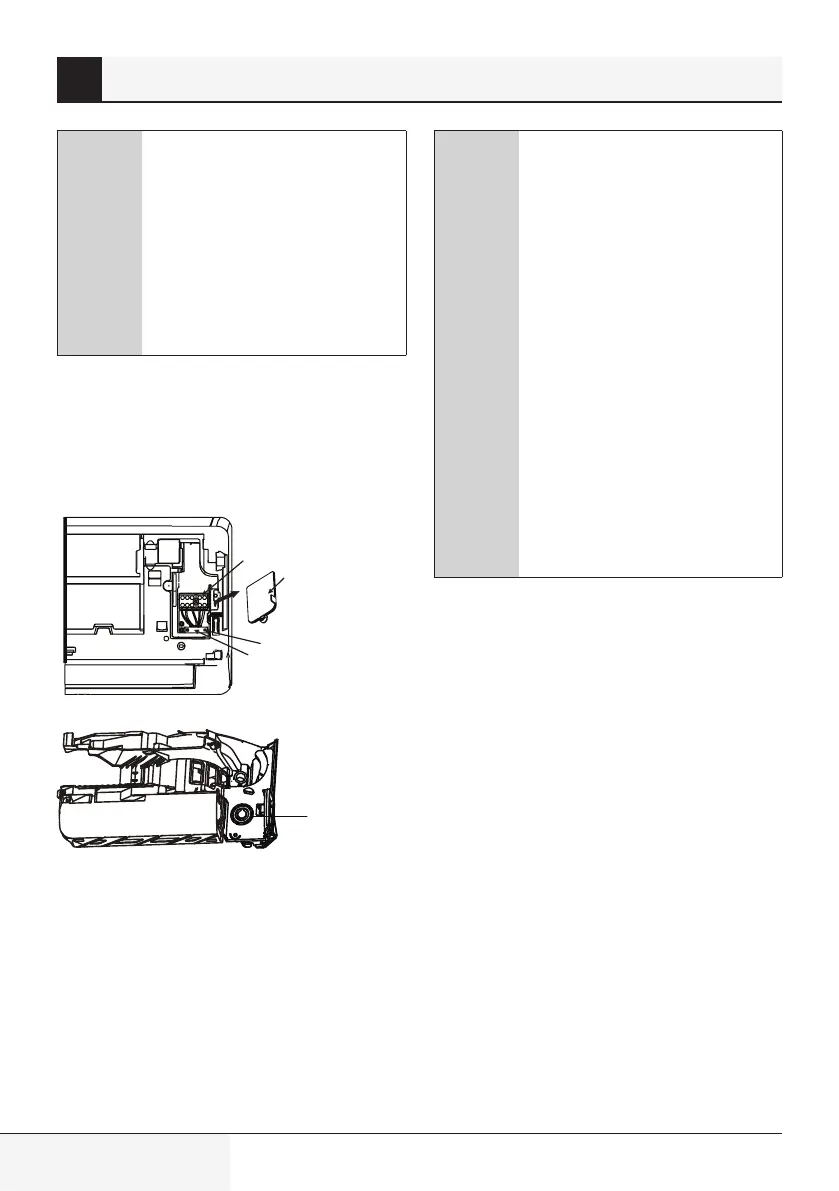

Преден поглед
Клеми
Капак на кутијата
со жици
Шраф
Стегалка за кабел
Заден поглед
(само за некои
единици)
Плоча со
означени
отвори
C
Забелешка:
•
За единици со канална цевка
за поврзување со кабелот,
отстранете ја големата
пластична плоча со означени
отвори за да создаде отвор
низ кој може да се монтира
каналната цевка.
•
За единиците со петожилен
кабел, отстранете ја малата
пластична плоча со означени
отвори за да создадете
отвор низ кој може да излезе
кабелот.
•
Користете зашилена клешта
ако пластичната плоча не
може да се отстрани со рака.
3. Отшрафете ја стегалката за кабел под
клемите и оставете ја настрана.
4. Гледајќи кон задниот дел на единицата,
отстранете ја пластичната плоча од
долната лева страна.
5. Провлечете ја сигналната жица низ овој
отвор, од задниот дел на единицата кон
предниот дел.
6. Гледајќи кон предниот дел на единицата,
поврзете ја жицата според дијаграмот на
електричната инсталација на внатрешната
единица, поврзете ја спојката „U“ и
прицврстете ја секоја жица со соодветната
клема.
8 Монтажа на внатрешната единица
