60
jāpievieno atvienošanas mezgls ar vismaz
3 mm kontakta atstarpi (drošinātāji, līnijas
drošības slēdži, kontaktori), un visiem
šīs atvienošanas mezgla poliem jābūt
blakus (nevis iepriekš) izstrādājumam
saskaņā ar IEE direktīvām. Šīs instrukcijas
neievērošana var izraisīt darbības
problēmas un anulēt izstrādājuma garantiju.
• Ieteicams veikt papildu aizsardzību ar
atlikušās strāvas pārtraucēju.
Ja izstrādājums tiek ražots ar kabeli:
• Pievienojiet izstrādājuma vadu strāvas
padevei, kā norādīts zemāk:

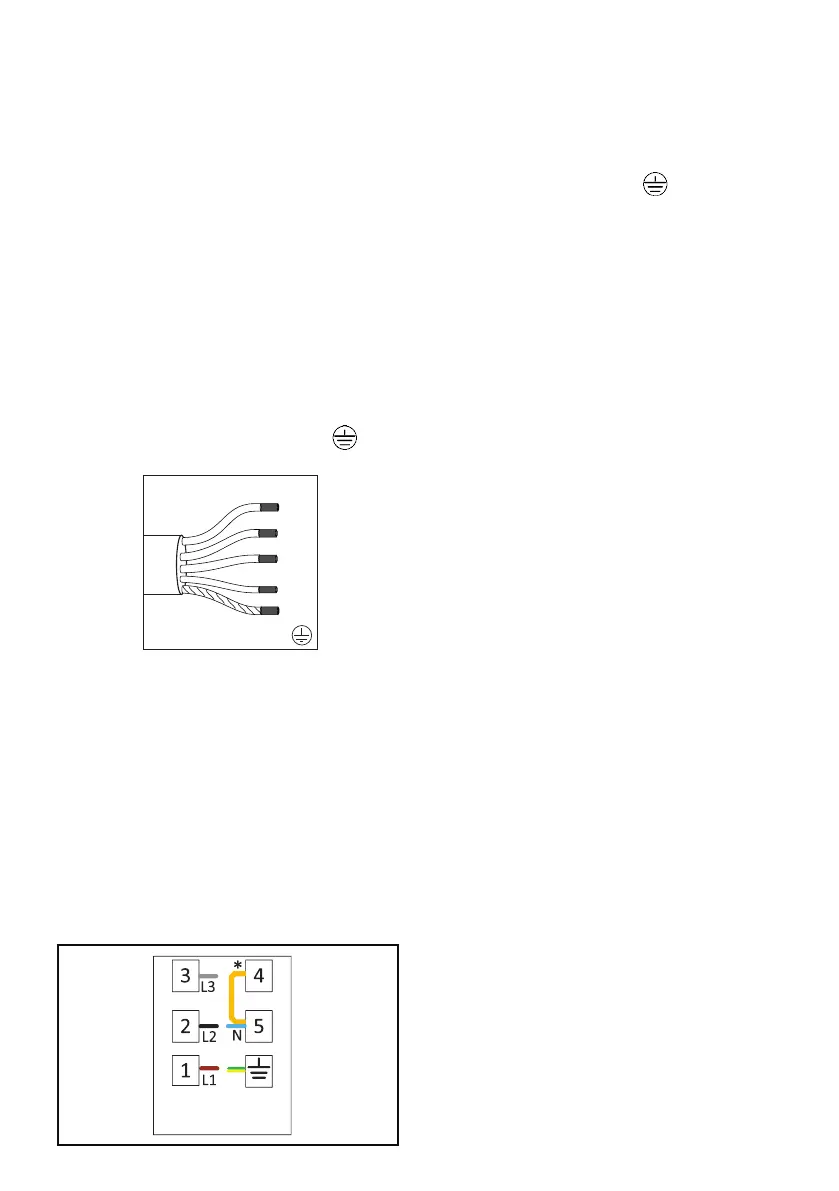

Ja barošanas vada tips ir 5-vadītāju, 3-fāžu
savienojumam:
- (BRW) brūns = L1 (fāze)
- (BLA) melns = L2 (fāze)
- (GRE) pelēks = L3 (fāze)
- (BLU) zils = N (neitrāls)
- (GR/YE) zaļa/dzeltena dzīsla = (E)
(zemējums)
3 N AC 380-415 V
L1
L2
L3
N
E
BLU
GR/YE
BRW
BLA
GRY
Ja izstrādājums tiek ražots bez
kabeļa:
Strāvas kabelis, kas noteikts mājas lapā
tehniskajā tabulā, jāpieslēdz izstrādājumam,
ievērojot instrukcijas. Drošības apsvērumu
dēļ strāvas kabelis nedrīkst būt garāks par
2 m.
• Ar skrūvgriezi atveriet spaiļu bloka vāku.
• Caur kabeļa skavu, kas atrodas zem
spailes, ievietojiet strāvas kabeli un
piestipriniet to pie galvenā korpusa ar
integrēto skrūvi uz kabeļa skavas detaļas.
• Pievienojiet kabeļus atbilstoši pievienotajai
shēmai.
* Copper bridge (EN)
3N AC 380-415 V
* Vara tilts
Ja barošanas vada tips ir 5-vadītāju, 3-fāžu
savienojumam:
- brūns = L1 (fāze)
- melns = L2 (fāze)
- pelēks = L3 (fāze)
- zils = N (neitrāls)
- zaļa/dzeltena dzīsla = (E) (zemējums)
• Pēc vadu savienojumu izveidošanas
pabeigšanas aizveriet spaiļu bloka vāku.
• Pievienojiet strāvas kabeli strāvas padevei,
novirzot to tā, lai tas nesaskartos ar
izstrādājumu un netiktu saspiests starp
izstrādājumu un sienu.
Profilakse pret iespējamu
ugunsbīstamību!
• Pārliecinieties, ka visi elektriskie savienojumi
ir droši un cieši, lai novērstu loka
veidošanos.
• Nelietojiet bojātus kabeļus vai
pagarinātājus.
• Pārliecinieties, vai šķidrums, mitrums nav
elektrības pieslēguma vietā.
Plīts novietošana un nostiprināšana
(5. - 6. - 7. -8. attēli)
• Pēc ierīču uzstādīšanas vietas
sagatavošanas apgrieziet plīti otrādi un
novietojiet to uz līdzenas virsmas.
• Piestipriniet ierīces komplektācijā iekļauto
blīvējuma blīvi ap plīti tā, lai stikla ārējā
mala būtu 1-2 mm iekšpusē, kā parādīts
5. attēlā. Pārliecinieties, ka starp abiem
galiem, kā arī starp stiklu un starpliku nav
atstarpes.
• Pieskrūvējiet un nostipriniet ierīces
komplektācijā esošās montāžas atsperes,
piestiprinot tās pie novietnes uz plīts
apakšējā korpusa, kā parādīts 6. attēlā.
(Dažos modeļos šīs atsperes var būt
piestiprinātas pie ierīces rūpnīcā.)
• Vēlreiz pagrieziet plīti un izlīdziniet to ar
darba virsmu un pēc tam novietojiet to uz
darba virsmas. Plīts, pateicoties atsperēm,
jānovieto uz darba virsmas, un tā ir viegli
jānostiprina.
• Pārliecinieties, vai plīts un darba virsma
atrodas paralēli, novietojot plīti uz darba
virsmas. Ja tās nav paralēlas, pievienojiet
ierīces komplektācijā iekļautās papildu
uzstādīšanas skavas, kā parādīts 8.
attēlā. 8. attēlā redzamas iespējamās
skavu uzstādīšanas vietas. (Skavu
stiprināšanas vietas var mainīties atkarībā
no izstrādājuma modeļa. Jūs varat tās
pievienot tur, kur atrodas plīts montāžas
