ikke er muligt at frakoble alle poler i
strømforsyningen, skal en frakoblingsenhed
med mindst 3 mm kontaktfrigang
(sikringer, ledningssikkerhedsafbrydere,
kontaktorer) tilsluttes, og alle polerne
i denne frakoblingsenhed skal være
ved siden af (ikke ovenfor) produktet i
overensstemmelse med IEE-direktiver.
Manglende overholdelse af denne
instruktion kan medføre driftsproblemer og
ugyldiggøre produktgarantien.
• Yderligere beskyttelse af et HFI-relæ
anbefales.
Hvis produktet er produceret med
kabel
• Tilslut produktets ledning til
strømforsyningen som beskrevet nedenfor:
Hvis din netledningstype er 3-leder type, til
1-fasetilslutning:
- (BRW/BLA) Brun/sort = L (Fase)
- (BLU) Blå = N (Neutral)
- (GR/YE) Grøn/gul ledning = (E)
(Jordforbindelse)
Hvis din netledningstype er 5-leder type, til
3-fasetilslutning:
- (BRW) Brun = L1 (Fase)
- (BLA) Sort = L2 (Fase)
- (GRÅ) Sort = L3 (Fase)
- (BLU) Blå = N (Neutral)
- (GR/YE) Grøn/gul ledning = (E)
(Jordforbindelse)
1 N AC 220-240 V
BRW/BLA
L
N
E
BLU
GR/YE
3 N AC 380-415 V
L1
L2
L3
N
E
BLU
GR/YE
BRW
BLA
GRY
Hvis produktet er produceret uden
kabel
Et strømkabel, som det er defineret i den
tekniske tabel, skal tilsluttes produktet
ved at følge instruktionerne. Strømkablet
må ikke være længere end 2 m af
sikkerhedsmæssige årsager.
• Åbn terminalblokkens dæksel med en
skruetrækker.
• Indsæt strømkablet gennem kabelklemmen
under terminalen og fastgør det til
hoveddelen med den integrerede skrue på
kabelklemmekomponenten.
• Tilslut kablerne i henhold til det
medfølgende diagram.

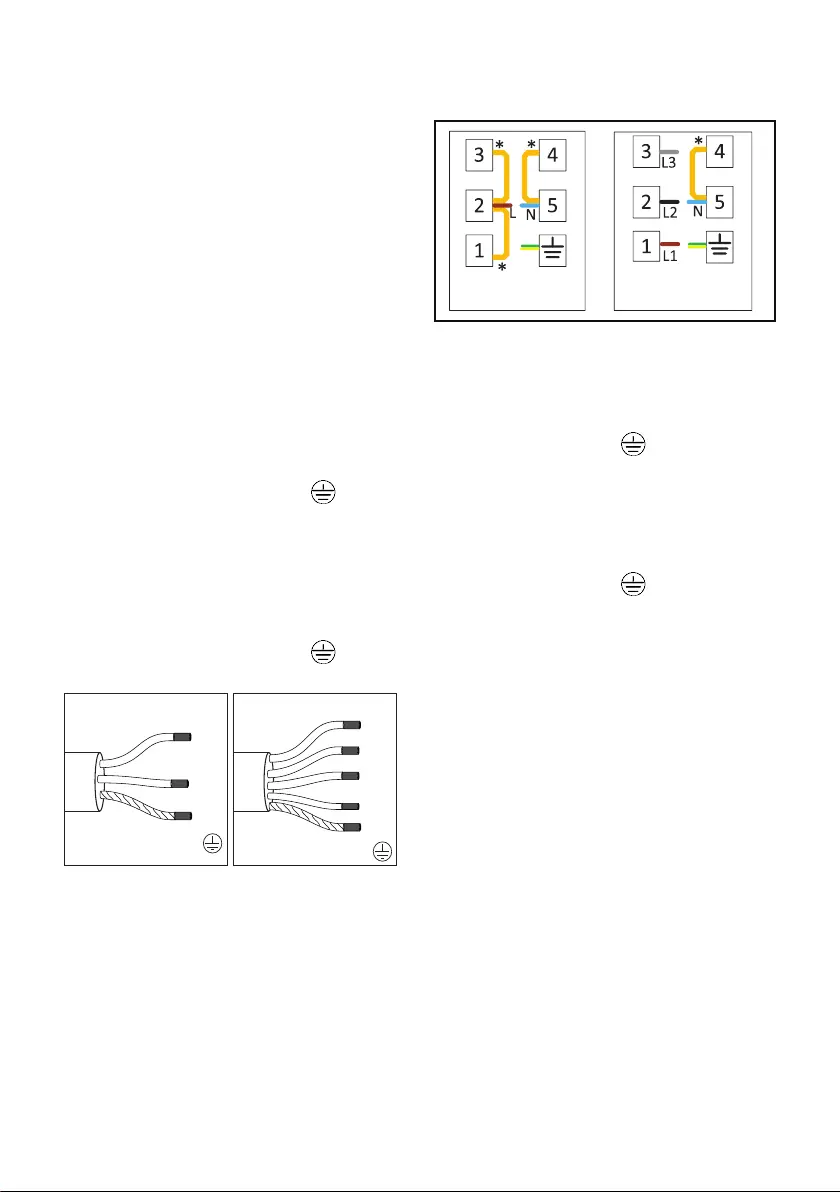

* Copper bridge (EN)
1N AC 220-240 V
3N AC 380-415 V
* Kobberbro
Hvis din netledningstype er 3-leder type, til
1-fasetilslutning:
- Brun / sort kabel = L (fase)
- Blå = N - Neutral
- Grøn/gul ledning = (E) (Jordforbindelse)
Hvis din netledningstype er 5-leder type, til
3-fasetilslutning:
- Brun = L1 (Fase)
- Sort = L2 (Fase)
- Sort = L3 (Fase)
- Blå = N - Neutral
- Grøn/gul ledning = (E) (Jordforbindelse)
• Når kabelforbindelserne er færdige, skal du
lukke klemmeblokkens låg.
• Tilslut strømkablet til strømforsyningen
ved at dirigere det, så det ikke kommer
i kontakt med produktet og klemmes
mellem produktet og væggen.
Forebyggelse mod mulig brandfare:
• Sørg for, at alle elektriske forbindelser er
sikre og stramme for at forhindre risiko for
lysbue.
• Brug ikke beskadigede kabler eller
forlængerkabler.
• Sørg for, at væske eller fugt ikke
er tilgængelig for det elektriske
tilslutningspunkt.
Placering og fastgørelse af komfuret
(Fig.5-6-7-8)
• Efter forberedelse af apparatets
installationssted skal du vende komfuret
på hovedet og placere det på en plan
overflade.
• Sæt pakningen, der fulgte med apparatet,
rundt om komfuret, så den skal er 1-2 mm
inden for den ydre kant af glasset som
vist i figur 5. Sørg for, at der ikke er nogen
afstand mellem begge ender og mellem
glasset og pakningen.
