(Uzemnění)
Pokud je typem napájecího kabelu typ s pěti
vodiči, pro jednofázové připojení:
- (BRW) Hnědá = L1 (Fáze)
- (BLA) Černá = L2 (Fáze)
- (GRE) šedá = L3 (Fáze)
- (BLU) Modrá = N (Neutrál)
- (GR/YE) Zeleno/žlutý drát = (E)
(Uzemnění)

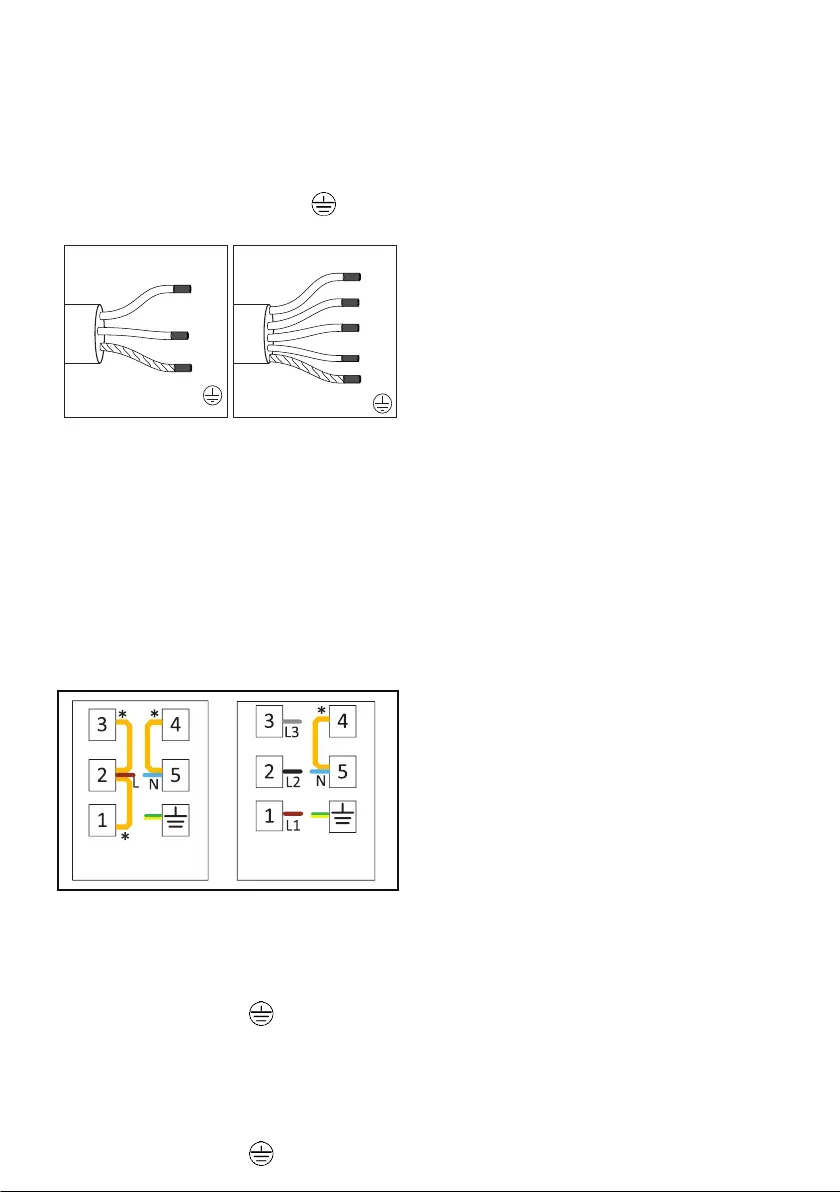

1 N AC 220-240 V
BRW/BLA
L
N
E
BLU
GR/YE
3 N AC 380-415 V
L1
L2
L3
N
E
BLU
GR/YE
BRW
BLA
GRY
Pokud je výrobek vyroben bez
napájecího kabelu:
Napájecí kabel, definovaný v technické
tabulce domů, se musí připojit k produktu
podle pokynů. Napájecí kabel nesmí být z
bezpečnostních důvodů delší než 2 m.
• Otevřete kryt svorkovnice pomocí
šroubováku.
• Zasuňte napájecí kabel přes kabelovou
svorku pod svorku a připevněte ji k tělu
pomocí integrované šroubu na kabelu.
• Připojte kabely dle dodané schématu.
* Copper bridge (EN)
1N AC 220-240 V
3N AC 380-415 V
*
*Měděné přemostění
Pokud je typem napájecího kabelu typ s
třemi vodiči, pro jednofázové připojení:
- Hnědá/černá = L (fáze)
- Modrá = N (neutrální)
- Zelený/žlutý vodič = (E) (Uzemnění)
Pokud je typem napájecího kabelu typ s pěti
vodiči, pro jednofázové připojení:
- Hnědá = L1 (Fáze)
- Černá = L2 (Fáze)
- Šedá = L3 (Fáze)
- Modrá = N (neutrální)
- Zelený/žlutý vodič = (E) (Uzemnění)
• Po dokončení drátových připojení zavřete
kryt svorkovnice.
• Připojte napájecí kabel k napájení tak,
že ho nasměrujete tak, aby se nedotýkal
produktu a nebyl stlačený mezi produkt a
stěnu.
Prevence před možným rizikem
požáru!;
• Ujistěte se, že jsou všechny elektrické
spoje bezpečné a pevné, aby nedošlo k
elektrického oblouku.
• Nepoužívejte poškozené kabely ani
prodlužovací kabely.
• Zajistěte, aby do místa připojení elektřiny
nemohla vniknout voda ani vlhkost.
Umístění a zajištění varné desky
(obrázky 5-6-7-8)
• Po přípravě místa pro instalaci spotřebiče
otočte varnou desku dnem vzhůru a
položte ji na rovný povrch.
• Okolo vařiče umístěte těsnění dodané se
spotřebičem tak, aby bylo 1-2 mm uvnitř
vnějšího okraje skla, jak uvádí Obrázek
5. Ujistěte, že nevznikla žádná vůle mezi
oběma konci a mezi sklem a těsněním.
• Zašroubujte a zajistěte instalační pružiny
dodané se spotřebičem tak, že je zasunete
do drážky ve spodním krytu vařiče, jak
ukazuje Obrázek 6. (U některých modelů
lze tyto pružiny zajistit do spotřebiče mimo
závod.)
• Znovu vařič převraťte a zarovnejte jej s
pracovní deskou a pak na desku uložte.
Vařič musí být uložen na pracovní desku
pomocí pružin a musí být snadné jej zajistit.
• Při umísťování varné desky na pracovní
desku se ujistěte, že varná deska a
pracovní deska jsou rovnoběžné. Pokud
nejsou paralelní, zapojte doplňkové
instalační držáky dodané se spotřebičem
podle Obr. 8. Obrázek 8 zobrazuje možná
místa montáže držáků. (Místa, kde je
možné připevnit svorky, se mohou lišit v
závislosti na modelu produktu. Můžete
se připojit podle montážních otvorů na
vaší varné desce.) Zajistěte rovnoběžnost
připojením svorek na příslušná místa. Typ a
množství svorek dodávaných s produktem
se může lišit v závislosti na modelu
produktu.
