Ako se proizvod proizvodi bez kabla:
Kabl za napajanje koji je definiran u kući
tehničke tablice mora biti povezan s
proizvodom slijedeći upute. Kabal za
napajanje ne smije biti dulji od 2 m zbog
sigurnosnih razloga.
• Otvorite poklopac priključnog bloka
odvijačem.
• Umetnite kabl za napajanje kroz stezaljku
ispod terminala i pričvrstite ga na glavno
tijelo integrisanim vijkom na komponenti za
stezanje kabla.

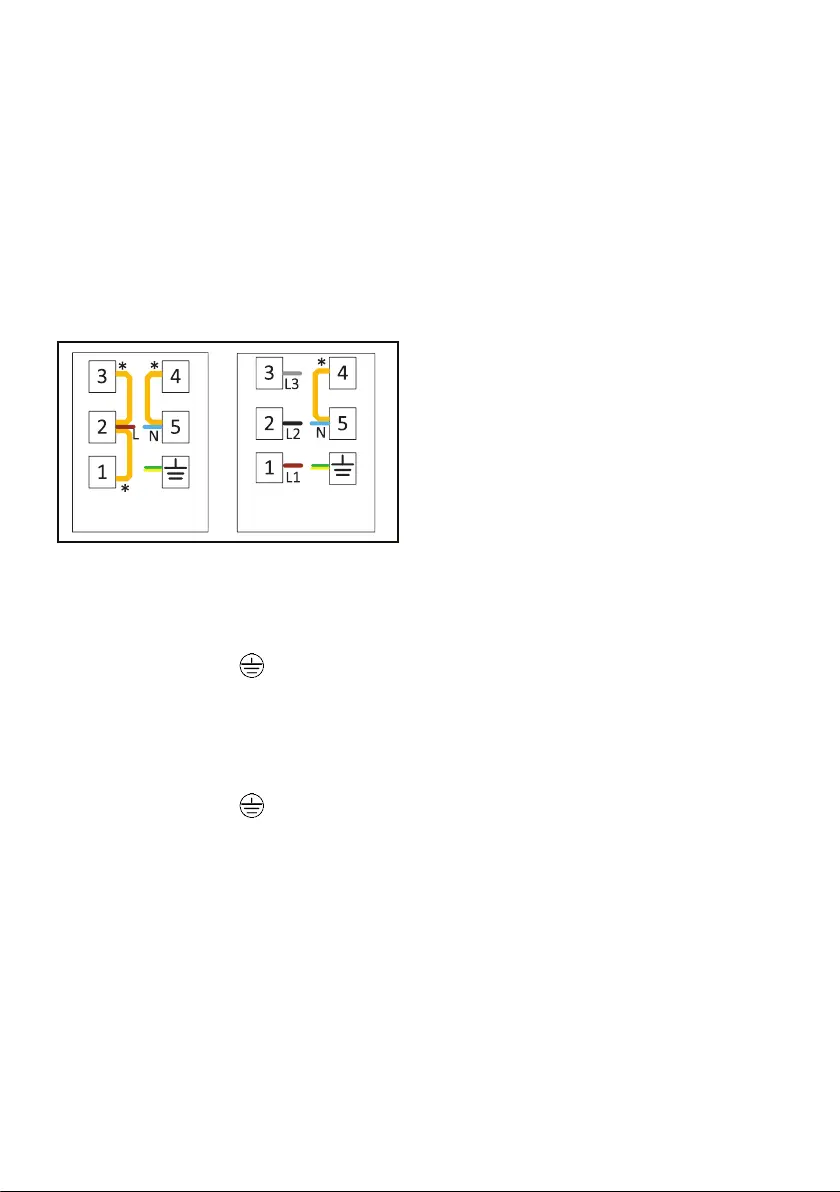

• Priključite kablove prema priloženom
dijagramu.
* Copper bridge (EN)
1N AC 220-240 V
3N AC 380-415 V
* Bakarni most
Ako je vaš kabel za napajanje tipa s 3
konduktora, za monofazni priključak:
- braon/crni = L (Faza)
- plavi = N (nula)
- zelena/žuta žica = (E) (Uzemljenje)
Ako je vaš kabel za napajanje tipa s 5
konduktora, za trofazni priključak:
- braon = L1 (Faza)
- crna = L2 (Faza)
- siva = L3 (Faza)
- plava = N (nula)
- zelena/žuta žica = (E) (Uzemljenje)
• Nakon dovršetka povezivanja žica, zatvorite
poklopac stezaljke.
• Priključite kabl za napajanje tako da
napajanje izvedete tako da kabal ne
dodiruje proizvod i ne bude stegnut između
uređaja i zida.
Prevencija od mogućeg požara!;
• Osigurajte da su svi električni priključci
osigurani i čvrsti da se spriječi opasnost od
pojave luka.
• Ne koristite oštećene kablove ili produžne
kablove.
• Osigurajte da tekućina ili vlaga nisu
pristupni mjestu električnog spajanja.
Postavljanje i osiguranje ploče za
kuhanje (Slike 5-6-7-8)
• Nakon pripreme mjesta za ugradnju
uređaja, okrenite ploču za kuhanje naopako
i postavite je na ravnu površinu.
• Postavite zaptivnu brtvu koju dobijete
isporučenu s uređajem oko ploče za
kuhanje tako da bude 1-2 mm unutar
vanjskog ruba stakla, kao što je prikazano
na Slici 5. Vodite računa da između oba
kraja i između stakla i brtve ne ostane
slobodnog prostora.
• Zavrnite i učvrstite montažne opruge
isporučene s uređajem tako što ćete ih
postaviti na svoje mjesto na donjem kućištu
štednjaka, kao što je prikazano na Slici 6.
(U nekim modelima ove opruge mogu biti
tvornički pričvršćene za uređaj.)
• Ponovo okrenite ploču za kuhanje i
poravnajte je s radnom pločom, a zatim
ga postavite na radnu ploču. Štednjak se
postavlja na radnu ploču pomoću opruga i
mora biti lako pričvršćen.
• Provjerite jesu li ploča za kuhanje i radna
ploča izravnati kada postavite štednjak na
radnu ploču. Ako nijesu izravnati, spojite
dodatne instalacione stezaljke isporučene
s uređajem kao što je prikazano na Slici
8. Slika 8 prikazuje moguća mjesta za
ugradnju stezaljki. (Lokacije na koje
se mogu pričvrstiti stezaljke mogu se
razlikovati ovisno o modelu proizvoda.
Možete izvršiti spajanje prema otvorima za
montažu na ploči za kuhanje.) Osigurajte
paralelnost pričvršćivanjem stezaljki na
odgovarajuća mjesta. Vrsta i količina
stezaljki isporučenih s proizvodom mogu se
razlikovati ovisno o modelu proizvoda.
Povezivanje ploče za kuhanje i
pećnice te postavljanje i učvršćivanje
pećnice (Slika 9a-9b-10-11)
• Povezivanje pećnice na napajanje
• Najmanje dvije osobe treba da gurnu
centriranu pećnicu u kućište do pola.
• Ako je vaša ploča vitrokeramička:
Ploča za kuhanje ima utičnicu i kabel za
uzemljenje koji se spajaju na pećnicu.
Kao što je prikazano na Slici 9a, spojite
utičnicu na utor na pećnici tako da se boje
podudaraju. Pričvrstite kabel za uzemljenje
vijkom prikazanim na Slici 9a.
• Ako je tip ploče za kuhanje indukcijski:
Ploča za kuhanje ima dvije utičnice i kabel
za uzemljenje koji se spajaju na pećnicu.
Kao što je prikazano na slici 9b, spojite
