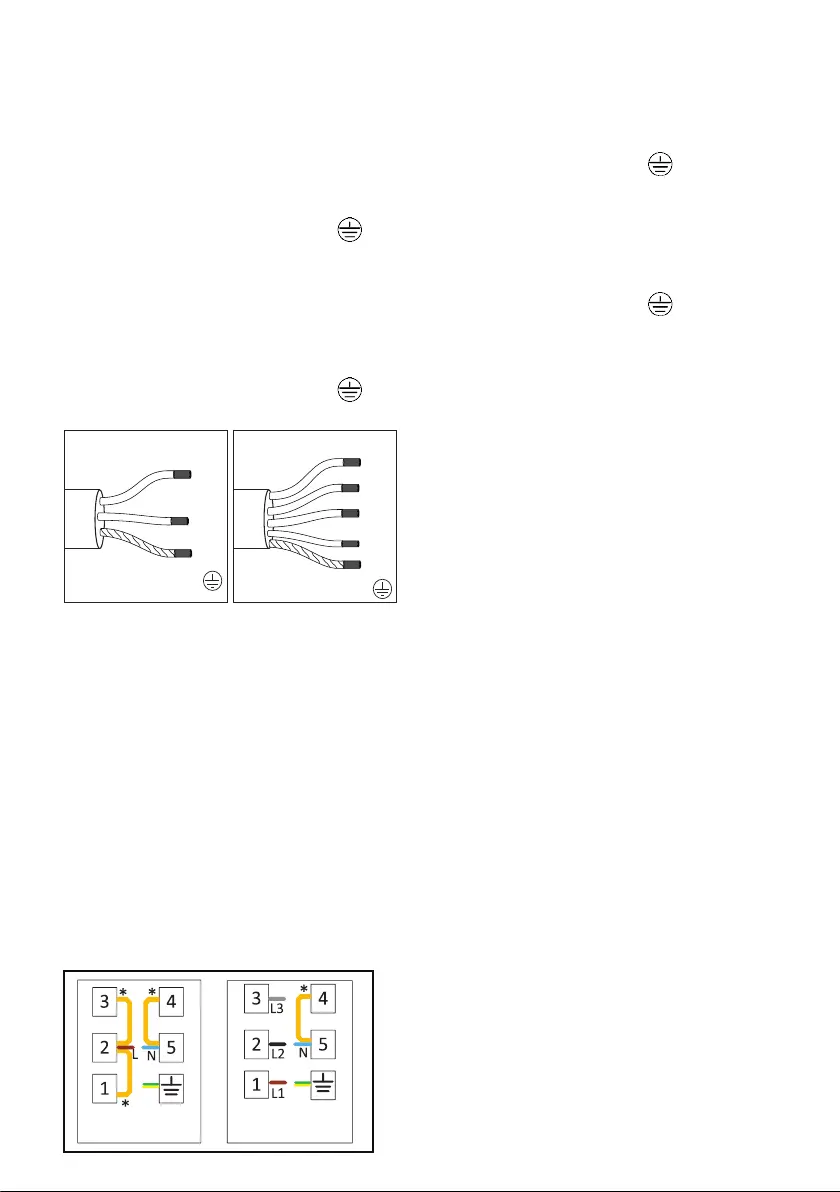

Wenn das Produkt mit Kabel
hergestellt wird:
• Schließen Sie das Produktkabel wie unten
angegeben an die Stromversorgung an:
Wenn Ihr Netzkabeltyp 3-Leitertyp ist, für
1-phasigen Anschluss:
- (BRW/BLA) Braun/Schwarz = L (Phase)
- (BLU) Blau = N (Neutral)
- (GR/YE) Grüner/gelber Draht = (E)
(Erdung)
Wenn Ihr Netzkabeltyp 5-Leitertyp ist, für
3-phasigen Anschluss:
- (BRW) Braun = L1 (Phase)
- (BLA) Schwarz = L2 (Phase)
- (GRE) Grau = L3 (Phase)
- (BLU) Blau = N (Neutral)
- (GR/YE) Grüner/gelber Draht = (E)
(Erdung)
1 N AC 220-240 V
BRW/BLA
L
N
E
BLU
GR/YE
3 N AC 380-415 V
L1
L2
L3
N
E
BLU
GR/YE
BRW
BLA
GRY
Wenn das Produkt ohne Kabel
hergestellt wird:
Wählen Sie bitte entsprechend der
Elektroinstallation bei Ihnen zu Hause ein
Netzkabel aus der Tabelle „Technische
Daten“. Die Länge des Netzkabels darf
aus Sicherheitsgründen nicht mehr als 2 m
betragen.
• Öffnen Sie die Anschlussabdeckung mit
einem Schraubendreher.
• Stecken Sie das Netzkabel durch die
Kabelklemme unter dem Anschluss;
befestigen Sie es mit der an der
Kabelklemmkomponente integrierten
Schraube am Hauptgerät.
• Schließen Sie die Kabel gemäß
Anschlussdiagramm an:
* Copper bridge (EN)
1N AC 220-240 V
3N AC 380-415 V
*
Kupferbrücke
Wenn Ihr Netzkabeltyp 3-Leitertyp ist, für
1-phasigen Anschluss:
- Braun/Schwarz = L (Phase)
- Blau = N (Neutral)
- Grüner/gelber Draht = (E) (Erdung)
Wenn Ihr Netzkabeltyp 5-Leitertyp ist, für
3-phasigen Anschluss:
- Braun = L1 (Phase)
- Schwarz = L2 (Phase)
- Grau = L3 (Phase)
- Blau = N (Neutral)
- Grüner/gelber Draht = (E) (Erdung)
• Nach Abschluss der Verkabelung schließen
Sie die Anschlussabdeckung.
• Das Netzkabel darf nicht unter dem
Ofen oder zwischen Ofen und Möbel
eingeklemmt oder verbogen werden.
Brandschutzvorkehrungen
• Stellen Sie sicher, dass die elektrische
Verbindung richtig in die Steckdose
eingesteckt ist und keine Funken erzeugt.
• Betreiben Sie das Gerät nicht mit
beschädigten Netzkabeln oder
Verlängerungskabeln, verwenden Sie
ausschließlich Originalkabel.
• Vergewissern Sie sich, dass die Steckdose,
an die das Gerät angeschlossen wird, nicht
feucht ist.
Platzierung und Befestigung des
Kochfelds (Abbildungen 5-6-7-8)
• Nachdem Sie den Installationsort der
Geräte vorbereitet haben, drehen Sie das
Kochfeld auf den Kopf und stellen Sie ihn
auf eine flache Oberfläche.
• Bringen Sie die mit dem Gerät mitgelieferte
Dichtung um das Kochfeld herum so
an, dass sie sich 1-2 mm innerhalb der
Außenkante des Glases befindet, wie
in Abbildung 5 dargestellt. Stellen Sie
sicher, dass zwischen beiden Enden
und zwischen Glas und Dichtung kein
Spielraum bleibt.
• Schrauben und befestigen Sie die mit
dem Gerät gelieferten Montagefedern,
indem Sie sie in ihren Sitz am unteren
Gehäuse des Kochfelds einrasten lassen,
wie in Abbildung 6 dargestellt. (Bei einigen
Modellen können diese Federn ab Werk
am Gerät befestigt werden).
• Drehen Sie das Kochfeld erneut und
richten Sie ihn an der Arbeitsplatte aus und
stellen Sie ihn dann auf die Arbeitsplatte.
Der Kocher muss durch die Federn auf die
