36 37 Quick Start GuideSUPER-X PRO CX3400

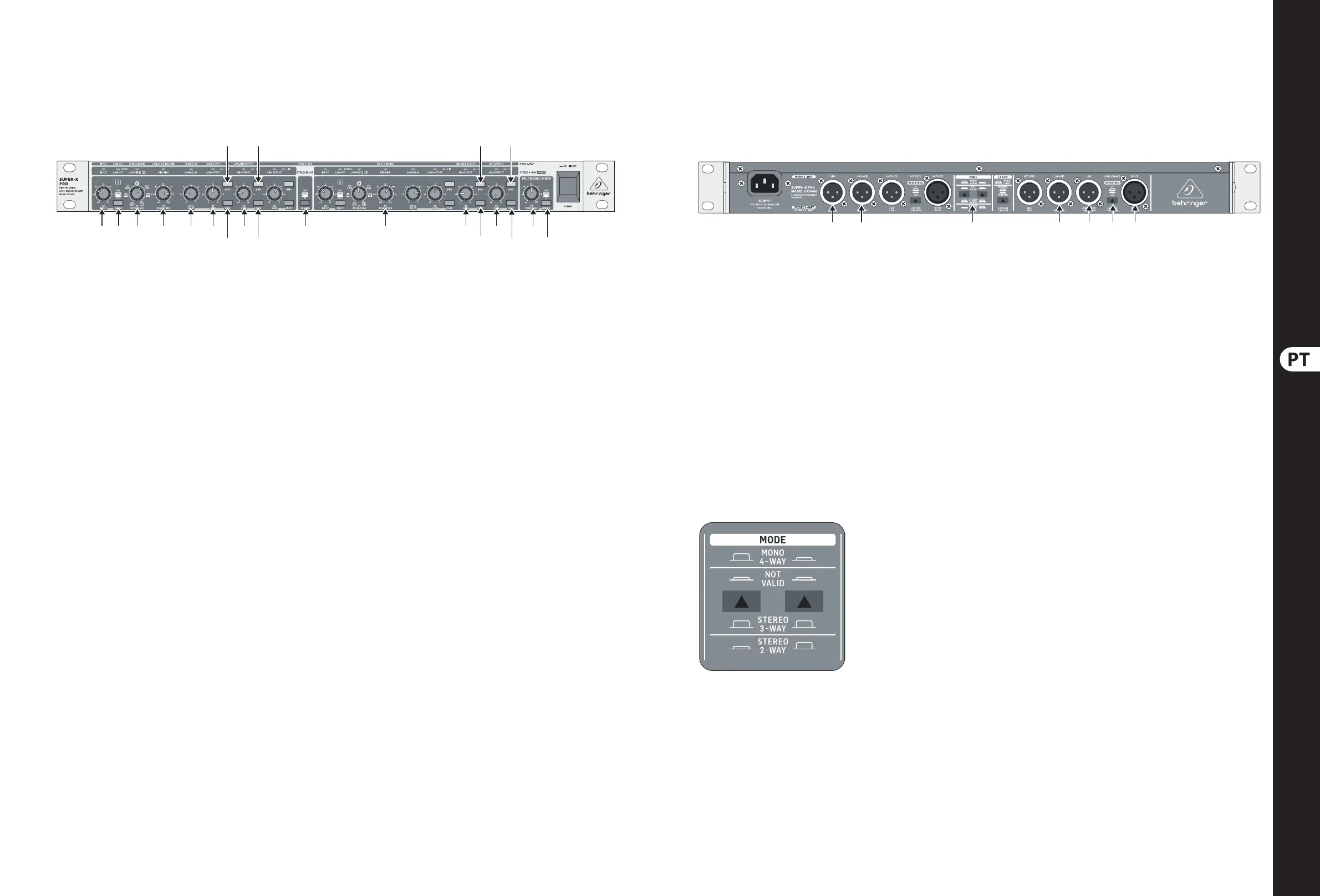

SUPER-X PRO CX3400 Controls
Controles: Funcionamento do canal-mono 4
(30)
(31)
(26)
(29)
(15) (19) (24) (27)
(10)
(11)
(4) (5) (6)
(8)
(9)(1) (2) (3)
(7)
(25) (28)
Elementos de comando ativos na parte de frente do SUPER-X PRO
(1) Comando INPUT. Este botão determina a ampli cação da entrada
em +/-12 dB.
(2) Interruptor LOW CUT. Este interruptor aciona o  ltro de 25 Hz. Este  ltro
funciona protegendo os alto falantes de graves contra sinais baixos.
(3) Comando LOW/LOW-MID XOVER FREQ.. Este botão determina a
freqüência de separação entre as faixas baixa e baixa-média. Se
o interruptor XOVER FREQUENCY na parte de trás do aparelho for
pressionado, a resposta de freqüência é aumentada em vezes.
(4) Comando LOW-MID/HIGH-MID XOVER FREQ.. Este botão determina a
freqüência de separação entre as faixas baixa-média e alta-média.
(5) Comando DELAY. Com este botão pode-se retardar o sinal de baixa em
até 2 ms. Isto auxilia na correta sintonização dos sistemas entre si.
(6) Comando LOW OUTPUT. Regula o nível de saída da faixa baixa
em +/-6 dB.
(7) Interruptor LOW PHASE INVERT. Este interruptor permite a inversão da
fase na saída de baixa.
(8) Interruptor LOW MUTE. Este interruptor permite a retirada do som da
faixa baixa.
(9) Comando LOW-MID OUTPUT. Regula o nível de saída da faixa baixa-média
em +/-6 dB.
(10) Interruptor LOW-MID PHASE INVERT. Este interruptor permite a inversão
da fase na saída de baixa-média.
(11) Interruptor LOW-MID MUTE. Este interruptor permite a retirada do som da
faixa baixa-média.
(15) Interruptor CD HORN. Este interruptor permite uma correção especial da
freqüência das faixas mais altas para o funcionamento com sistemas de
cornetas de Constant-Directivity.
(19) Comando HIGH-MID/HIGH XOVER FREQ.. Este botão determina a
freqüência de separação entre as faixas alta-média e alta.
(24) Comando HIGH-MID OUTPUT. Regula o nível de saída da faixa alta-média
em+/-6 dB.
(25) Interruptor HIGH-MID PHASE INVERT. Este interruptor permite a inversão
da fase na saída de alta-média.
(26) Interruptor HIGH-MID MUTE. Este interruptor permite a retirada do som
da faixa alta-média.
(27) Comando HIGH OUTPUT. Regula o nível de saída da faixa alta em +/-6 dB.
(28) Interruptor HIGH PHASE INVERT. Este interruptor permite a inversão da
fase na saída de alta.
(29) Interruptor HIGH MUTE. Este interruptor permite a retirada do som da
faixa alta.
(30) Comando THRESHOLD. Este botão determina o ponto de entrada em
funcionamento do limitador.
(31) Interruptor
LIMITER. Este interruptor permite a ativação de todos os
limitadores. Se os pontos de ativação dos limitadores for ultrapassado, os
LIM-LEDs, localizados acima dos botões-Gain, acenderão e o nível de saída
será reduzido.
(3) (4) (5) (6) (7) (8) (9)
(3) Tomada HIGH OUTPUT. Esta é a conexão para os sinais de saída de alta.
(4) Tomada HIGH-MID OUTPUT. Esta é a conexão para os sinais de saída
de alta.
(5) Interruptor MODE. Para o funcionamento do canal-mono 4 o interruptor
da direita deve estar pressionado. Observe por favor as inscrições na parte
de trás do aparelho.
◊ Nunca ative este interruptor sem antes desligar o equipamento.
A comutação durante o funcionamento do aparelho provocafortes
interferências que podem causar danos aos alto-falantesou ao
equipamento.
(6) Tomada LOW-MID OUTPUT. Esta é a conexão para os sinais de saída de
baixa-média.
(7) Tomada LOW OUTPUT. Esta é a conexão para os sinais de saída de baixa.
(8) Interruptor XOVER FREQ.. Este interruptor serve para se comutar as faixas
dos botões LOW/LOW-MID XOVER FREQ. localizados na parte da frente do
aparelho. A faixa pode ser de 44 a 930 Hz ou 440 Hz a 9,3 kHz.
◊ Nunca ative este interruptor sem antes desligar o equipamento.A
comutação durante o funcionamento do aparelho provocafortes
interferências que podem causar danos aos alto-falantesou ao
equipamento.
(9) Tomada INPUT. Esta é a conexão para o sinal de entrada.
Elementos de comando ativos na parte de trás do SUPER-X PRO
Funcionamento do canal-mono 4
Posicionamento correto de ambos os interruptores MODE para o funcionamentodo canal-mono 4
Inicialmente posicione os interruptores MODE na parte de trás do aparelhode
forma a ativar o canal-mono 4. Na parte da frente do aparelho, o LED MONO
sobre o primeiro interruptor LOW CUT deverá acender-se.
Em seguida, acendem-se, no painel frontal, os LEDs referentes aosbotões
ativos. Estes LEDs sinalizam a você quais botões estão ativos parao tipo de
funcionamento escolhido. A função dos botões está indicadana inscrição do
primeiro campo.
