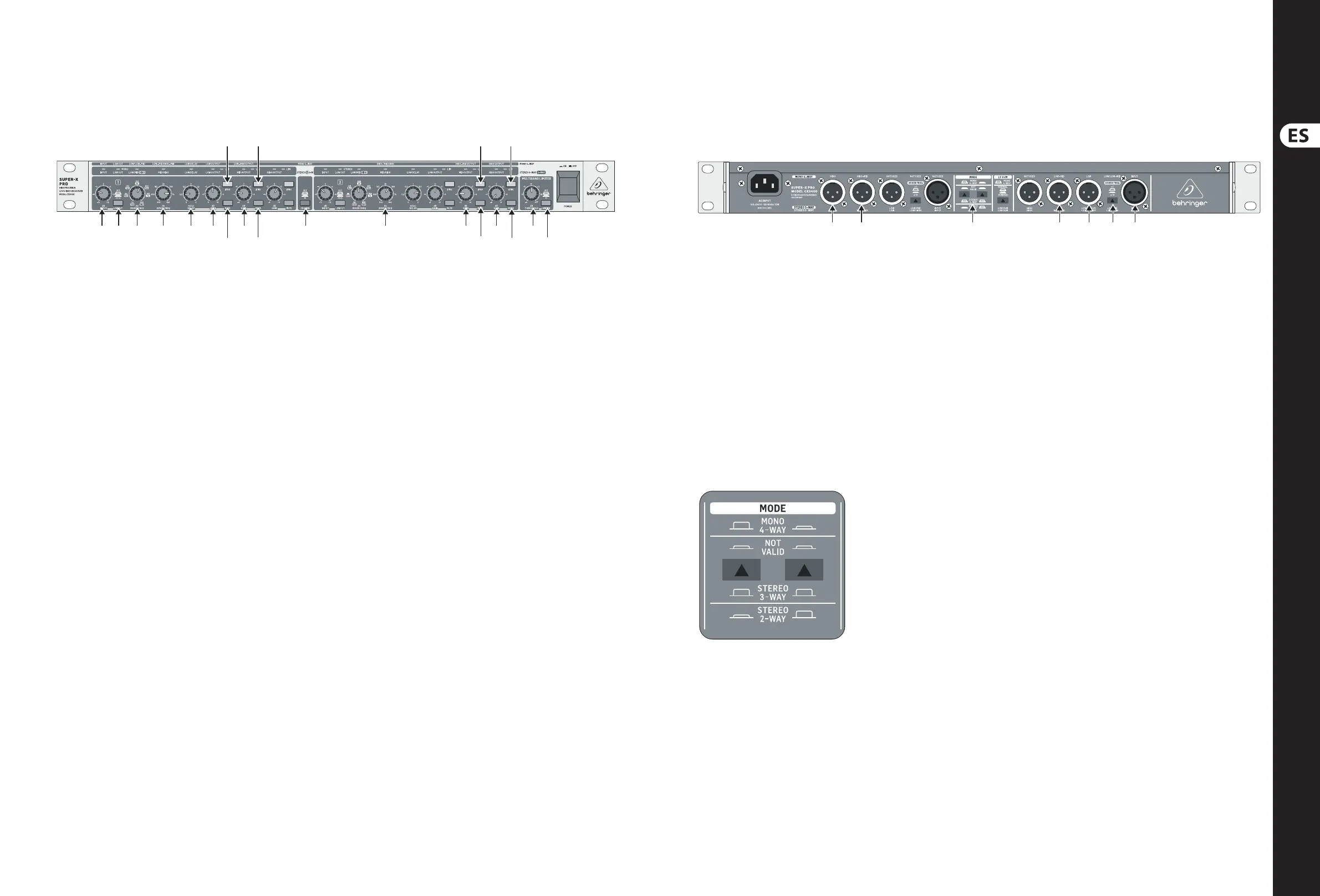

SUPER-X PRO CX3400 Controls
Controles: Funcionamiento 4 vías mono
(30)
(31)
(26)
(29)
(15) (19) (24) (27)
(10)
(11)
(4) (5) (6)
(8)
(9)(1) (2) (3)
(7)
(25) (28)
Elementos de mando activo en el lado anterior del SUPER-X PRO
(1) Regulador INPUT. Este regulador determina la ampli cación de entrada
enla gama +/-12 dB.
(2) Interruptor LOW CUT. Con este interruptor se activa el ltro de alto paso de
25 Hz. Sirve para la protección del altavoz de bajos ante señales de
baja frecuencia.
(3) Regulador LOW/LOW-MID XOVER FREQ.. Este regulador determina la
frecuencia de separación entre la banda Low y Low-Mid. Si está pulsado el
interruptor XOVER FREQUENCY del lado posterior del aparato, la gama de
frecuencia se hace diez veces mayor.
(4) Regulador LOW-MID/HIGH-MID XOVER FREQ.. Este regulador determina
la frecuencia de separación entre la banda Low-Mid y la High-Mid.
(5) Regulador DELAY. Con este regulador se puede retrasar la señal Low hasta
2 ms. Esto es práctico para sincronizar el sistema entre sí en concordancia
de fase.
(6) Regulador LOW OUTPUT. Regula el nivel de salida de la banda Low en la
gama de +/-6 dB.
(7) Interruptor LOW PHASE INVERT. Con este interruptor se invierte la
polaridad en la salida Low.
(8) Interruptor LOW MUTE. Con este interruptor se silencia la banda Low.
(9) Regulador LOW-MID OUTPUT. Regula el nivel de salida de la banda
Low-Mid en la gama de +/-6 dB.
(10) Interruptor LOW-MID PHASE INVERT. Con este interruptor se invierte la
polaridad en la salida Low-Mid.
(11) Interruptor LOW-MID MUTE. Con este interruptor se silencia la banda
Low-Mid.
(15) Interruptor CD HORN. Este interruptor proporciona una corrección de
frecuencia especial de la banda superior para el funcionamiento del
sistema abocinado con Constant Directivity.
(19) Regulador HIGH-MID/HIGH XOVER FREQ.. Este regulador determina la
frecuencia de separación entre la banda High-Mid y High.
(24) Regulador HIGH-MID OUTPUT. Regula el nivel de salida de la banda
High-Mid en la gama de +/-6 dB.
(25) Interruptor HIGH-MID PHASE INVERT. Con este interruptor se invierte la
polaridad en la salida High-Mid.
(26) Interruptor HIGH-MID MUTE. Con este interruptor se silencia la banda
High-Mid.
(27) Regulador HIGH OUTPUT. Regula el nivel de salida de la banda High en la
gama +/-6 dB.
(28) Interruptor HIGH PHASE INVERT. Con este interruptor se invierte la
polaridad en la salida High.
(29) Interruptor HIGH MUTE. Con este interruptor se silencia la banda High.
(30) Regulador THRESHOLD. Este regulador determina el umbral de aplicación
del limitador.
(31) Interruptor LIMITER
. Con este interruptor se activan todos los limitadores.
Las LED-LIM que se encuentran por encima del regulador Gain se
encenderán al superar el umbral del limitador y se volverá a regular
el nivel de salida.
(3) (4) (5) (6) (7) (8) (9)
(3) Hembrilla HIGH OUTPUT. Esta es la conexión para la señal de salida High.
(4) Hembrilla HIGH-MID OUTPUT. Esta es la conexión para la señal de salida
High-Mid.
(5) Interruptor MODE. En el modo de funcionamiento de 4 vías mono debe
estar pulsado el interruptor derecho. Observe la rotulación posterior
del aparato.
◊ No active nunca el interruptor sin haber apagado antes el equipo.
El cambio al funcionamiento activo origina fuertes ruidos que pueden
ocasionar daños al altavoz o al equipo.
(6) Hembrilla LOW-MID OUTPUT. Esta es la conexión para la señal de
salida Low-Mid.
(7) Hembrilla LOW OUTPUT. Esta es la conexión para la señal de salida Low.
(8) Interruptor XOVER FREQ.. Este interruptor sirver para el cambio de la
gama de regulación del regulador LOW/LOW-MID XOVER FREQ.
del lado anterior. La gama es de 44 a 930 Hz o 440 Hz a 9,3 kHz.
◊ No active nunca el interruptor sin haber apagado antes el equipo.
El cambio al funcionamiento activo origina fuertes ruidos que pueden
ocasionar daños al altavoz o al equipo.
(9) Hembrilla INPUT. Esta es la conexión para la señal de entrada.
Elementos de mando activo en el lado anterior del SUPER-X PRO
Funcionamiento 4 vías mono
La selección correcta de los dos interruptores MODE para el modo de funcionamientode 4 vías
Active primero el modo de funcionamiento de 4 vías mono mediante los dos
interrruptores MODE del lado posterior. La LED-MONO del lado anterior del
primer interruptor LOW CUT se enciende.
A continuación se encienden las LED por encima del regulador activoen la
placa frontal. Le indican qué regulador está activo parael funcionamiento
seleccionado. La función del regulador la deducede la rotulación del
primer campo.
