24 25 Quick Start GuideSUPER-X PRO CX3400

SUPER-X PRO CX3400 Controls

Regler: Stereo 3-weg betrieb

(30)

(31)

(15) (16)(12)

(10)

(11)

(14)

(4) (5)

(6)

(8)

(9)(1)

(2)

(3)

(7)

(13)

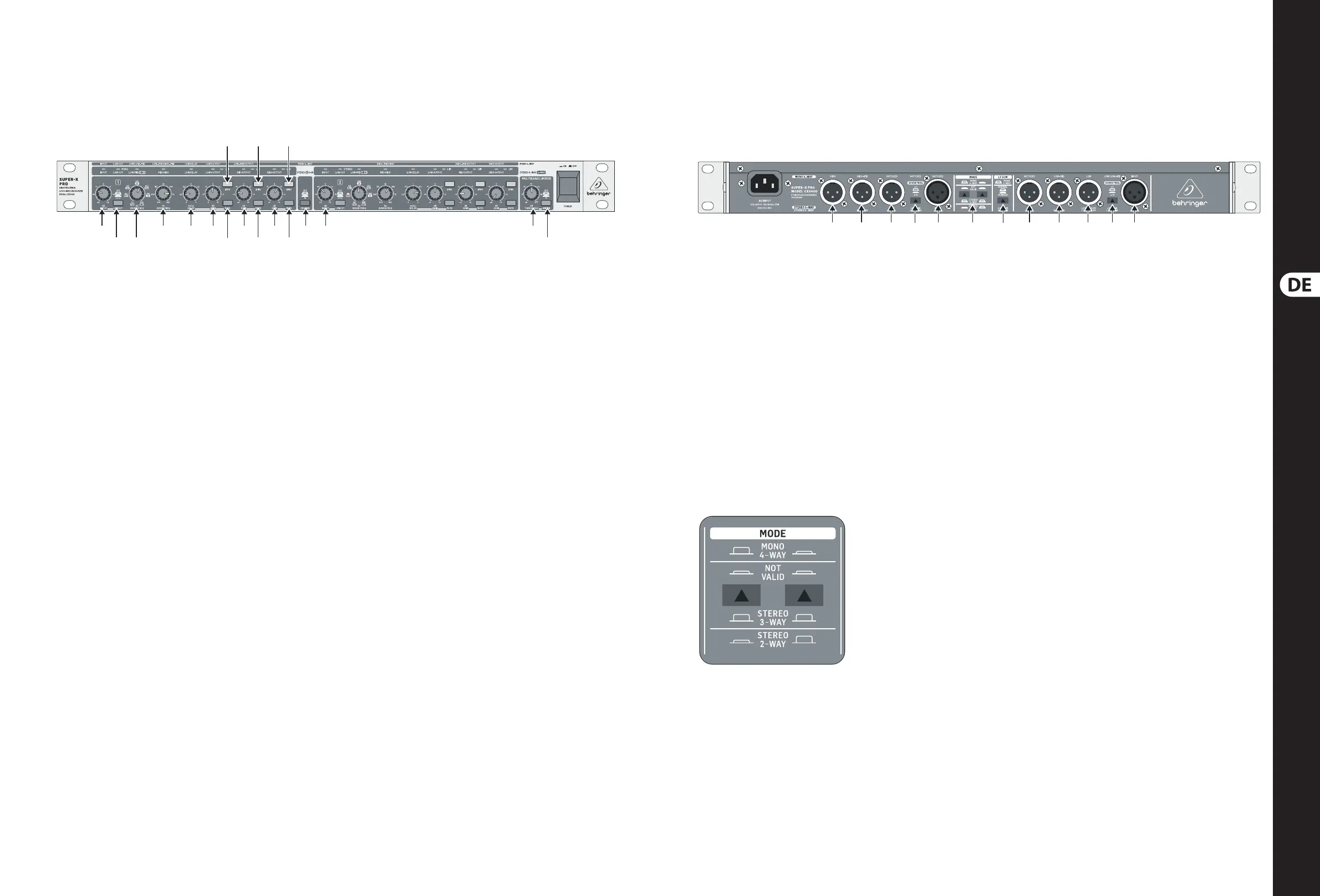

Aktive Bedienungselemente auf der Frontseite der SUPER-X PRO in der Stereo 3-Weg Betriebsweise

(1) und (16) INPUT-Regler. Dieser Regler bestimmt die Eingangsverstärkung

im Bereich von +/-12 dB.

(2) LOW CUT-Schalter. Mit diesem Schalter wird das 25 Hz

Hochpass lter aktiviert. Es dient zum Schutz der Basslautsprecher

vor tie requenten Signalen.

(3) LOW/MID XOVER FREQ.-Regler. Dieser Regler bestimmt die

Trennfrequenz zwischen dem Low- und Mid-Band. Ist der XOVER

FREQUENCY-Schalter auf der Rückseite des Gerätes gedrückt, wird der

Frequenzbereich verzehnfacht.

(4) MID/HIGH XOVER FREQ.-Regler. Dieser Regler bestimmt die

Trennfrequenz zwischen dem Mid- und High-Band.

(5) DELAY-Regler. Mit diesem Regler kann das Low-Signal um bis zu 2 ms

verzögert werden. Dies ist hilfreich, um die Systeme untereinander

phasenrichtig abzustimmen.

(6) LOW OUTPUT-Regler. Regelt den Ausgangspegel des Low-Bandes im

Bereich von +/-6 dB.

(7) LOW PHASE INVERT-Schalter. Mit diesem Schalter wird die Polarität am

Low-Ausgang umgedreht.

(8) LOW MUTE-Schalter. Mit diesem Schalter wird das Low-Band

stummgeschaltet.

(9) MID OUTPUT-Regler. Regelt den Ausgangspegel des Mid-Bandes im

Bereich von +/-6 dB.

(10) MID PHASE INVERT-Schalter. Mit diesem Schalter wird die Polarität am

Mid-Ausgang umgedreht.

(11) MID MUTE-Schalter. Mit diesem Schalter wird das

Mid-Band stummgeschaltet.

(12) HIGH OUTPUT-Regler. Regelt den Ausgangspegel des High-Bandes im

Bereich von +/-6 dB.

(13) HIGH PHASE INVERT-Schalter. Mit diesem Schalter wird die Polarität am

High-Ausgang umgedreht.

(14) HIGH MUTE-Schalter. Mit diesem Schalter wird das

High-Band stummgeschaltet.

(15) CD HORN-Schalter. Dieser Schalter liefert eine spezielle

Frequenzkorrektur des obersten Bandes für den Betrieb mit Constant

Directivity-Hornsystemen.

(30) THRESHOLD-Regler. Dieser Regler bestimmt die Einsatzschwelle

des Limiters.

(31) LIMITER-Schalter. Mit diesem Schalter werden alle Limiter aktiviert.

Die oberhalb der Gain-Regler be ndlichen LIM-LEDs werden nun bei

Überschreiten der Limiter-Schwelle au euchten und den

Ausgangspegel zurückregeln.

(3) (5)(4) (6) (8)(7) (9) (14)(13)(12)(11)(10)

(3) und (10) HIGH OUTPUT-Buchse. Dies ist der smmetrische XLR-Anschluss

für das High-Ausgangssignal.

(4) und (11) MID OUTPUT-Buchse. Dies ist der symmetrische XLR-Anschluss

für das Mid-Ausgangssignal.

(5) und (12) LOW (LF SUM) OUTPUT-Buchse. Dies ist der symmetrische

XLR-Anschluss für das Low-Ausgangssignal.

(6) und (13) XOVER FREQ.-Schalter. Dieser Schalter dient zur Umschaltung des

Regelbereiches des frontseitigen LOW/MID XOVER FREQ.-Reglers.

Der Bereich ist entweder 44 bis 930 Hz oder 440 Hz bis 9,3 kHz.

(8) MODE-Schalter. In der Stereo 3-Weg Betriebsart müssen beide

Schalter losgelöst sein. Achten Sie bitte auf die rückseitige Beschriftung

des Gerätes.

◊ Aktivieren Sie diesen Schalter nie, ohne vorher die Anlage

auszuschalten. Das Umschalten im aktiven Betrieb erzeugtstarke

Störgeräusche, die Schaden an den Lautsprechern oderder Anlage

verursachen können.

(9) LOW SUM-Schalter. Im Stereobetrieb können die beiden Low-Wege

mittels des LOW SUM-Schalters summiert und auf den Low-Ausgang

von Kanal 1 geführt werden. Dies ist speziell für den

Subwoofer-Betrieb sinnvoll.

(7) und (14) INPUT-Buchse. Dies ist der symmetrische XLR-Anschluss

für das Eingangssignal.

Aktive Bedienungselemente auf der Rückseite der SUPER-X PRO in der Stereo 3-Weg Betriebsweise

Stereo 3-weg betrieb

Richtige Anwahl der beiden MODE-Schalter für die Stereo 3-Weg Betriebsweise

Aktivieren Sie zuerst die Stereo 3-Weg Betriebsweise über die beidenMODE-

Schalter auf der Rückseite. Die frontseitige STEREO-LED oberhalb desLOW

CUT-Schalters in Kanal 2 leuchtet auf.

Anschließend leuchten die LEDs oberhalb der aktiven Regler auf der

Frontplatte auf. Sie signalisieren Ihnen, welche Regler für den von Ihnen

gewählten Betrieb aktiv sind. Die Funktion der Regler entnehmen Sie der

Beschriftung des zweiten Feldes. Im Stereobetrieb sind die Funktionen

beider Kanäle identisch.
