58 59Quick Start GuideRD-78
(SE)
Steg 2: Kontroller
RD-78 Kontroller

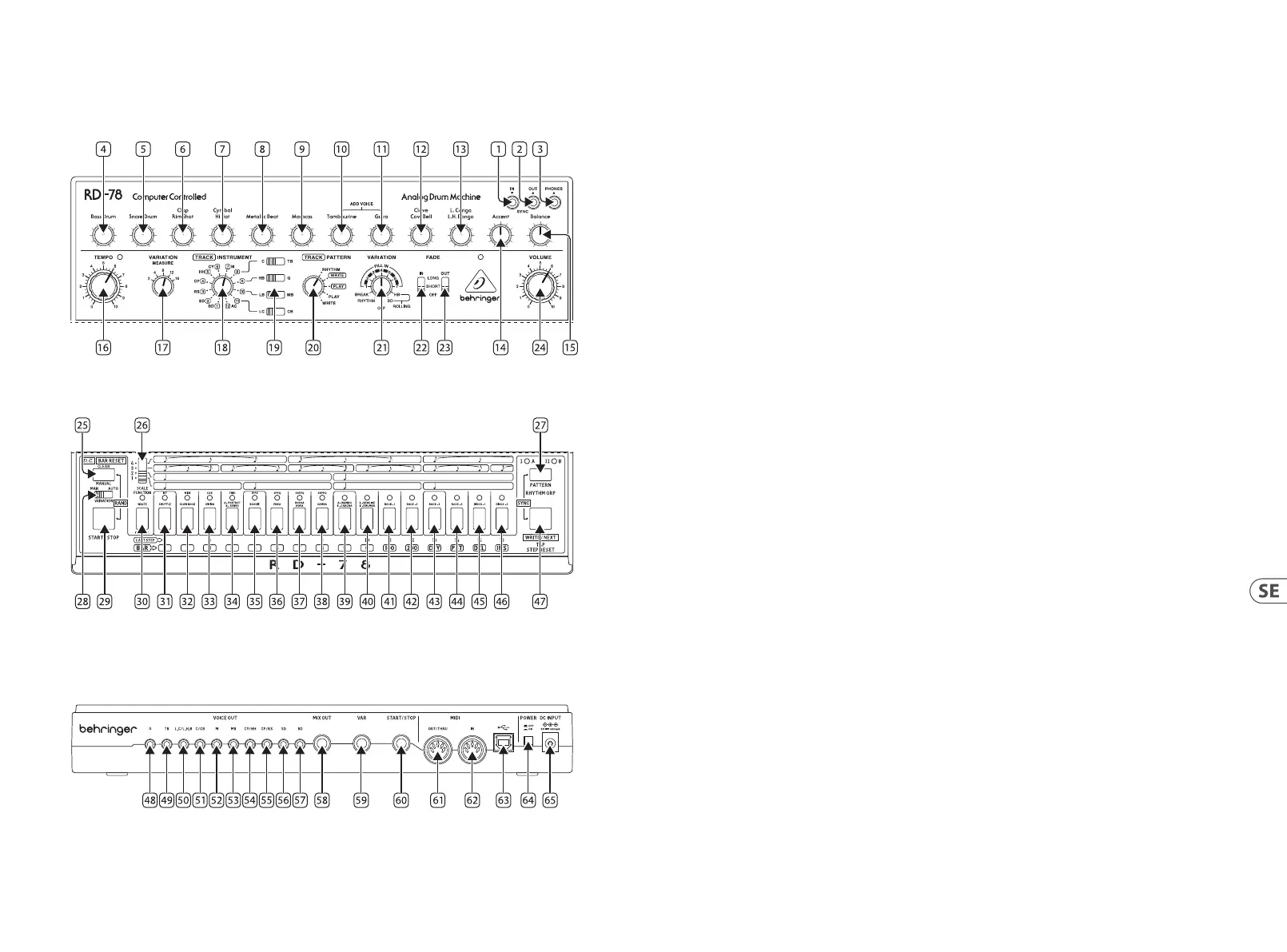

TOP PANEL
1. SYNC IN – använd denna 3,5 mm TRS-jackuttag för att
synkronisera RD-78 med en extern analog klocka.
2. SYNC OUT – använd detta 3,5 mm TRS-jackuttag för att
synkronisera externa analoga enheter med RD-78:s klocka.
3. PHONES – använd detta 3,5 mm TRS-jackuttag för att
övervaka RD-78:s utgång med ett lämpligt par stereoheadset.
4- 13. LEVEL CONTROLS – använd dessa reglage för att ställa in
nivåerna för RD-78:s röster:
4. Bass Drum
5. Snare Drum
6. Clap & Rimshot
7. Cymbal & Hi hat
8. Metallic Beat
9. Maracas
10. Tambourine
11. Guiro
12. Clave & Cowbell
13. Conga & Bongos
14. ACCENT använd detta reglage för att justera nivån på
accenterna (där programmerat).
15. BALANCE använd detta reglage för att ställa in en balans
på huvudutgången mellan de lägre tonerna och de högre. Att
vrida kontrollen CCW framhäver de lägre ljuden,
CW framhäver de högre.
16. TEMPO – använd detta reglage för att ställa in takten för
RD-78:s interna klocka. Intervallet är 40 bpm till 300 bpm.
17. VARIATION – använd denna switch för att ställa in
frekvensen av variationer (se också kontroll 21).
Intervallet är 2, 4, 8, 12 eller 16 takter.
18. TRACK/INSTRUMENT använd denna switch för att
välja spåret som ska spelas eller spelas in, eller för att välja
instrumentet som ska programmeras i Pattern Record-läge.
19. INSTRUMENT SELECT – använd dessa fyra switchar för att
välja alternativa instrument för programmering:
Clave or Tambourine
High Bongo or Guiro
Low Bongo or Metallic Beat
Low Conga or Cowbell
20. TRACK/PATTERN – använd denna switch för att välja vilket
läge RD-78 är i:
Rhythm: riproduce uno dei sedici modelli preimpostati.
Track Write: crea una traccia da modelli programmati.
Track Play: riproduce una traccia già creata.
Pattern Play: riproduce un modello già creato.
Pattern Write: programma un modello utilizzando gli
strumenti disponibili.
21. VARIATION – använd denna switch för att välja vilken typ av
variation som ska användas:
Rhythm – spelar rytm B om A körs, och vice versa.
Break – spelar en tyst takt.
Fill-In 1 – 7 (sju förprogrammerade fyllningar).
Rolling High Bongo.
Rolling Snare Drum.
22. FADE IN använd denna switch för att välja en fade-in-tid i
början av ett spår: av, kort (8 steg) eller lång (48 steg).
23. FADE OUT – använd denna switch för att välja en fade-out-
tid i slutet av ett spår: av, kort (8 steg) eller lång (32 steg).
24. VOLUME – använd denna kontroll för att ställa in den totala
utgångsnivån för RD-78, för phones-utgången (3) och mix-
utgången (58).
25. CLEAR/MANUAL/RESET/DC – den här knappen har era
funktioner, beroende på vilket läge RD-78 är i:
I pattern write-läge används denna switch för att rensa ett
mönster från alla programmerade steg.
I förinställt eller pattern play-läge används denna knapp
för att manuellt infoga en variation (enligt inställningen
r switch 28).
När denna knapp och Start/Stop (knapp 29) trycks ned
tillsammans i pattern write-läge kommer ett slumpmässigt
mönster att skapas.
I track write-läge ställer denna knapp in takten till den
rsta positionen och används för att markera den sista
takten (Da Capo)
26. SCALE – använd denna switch för att välja den skala som ett
mönster ska programmeras eller spelas in i:
⁄ takt.
⁄ takt.
¾ takt.
⁄ takt.
27. PATTERN/GROUP – använd denna knapp för att växla mellan
A- och B-varianter av ett förinställt eller programmerat rytm.
LED-lamporna indikerar vilken som används.
Tryck och håll inne Pattern/Group och Write/Next (knapp 47)
r att välja synkroniseringskälla med knapparna 31 – 38.
28. VARIATION – använd denna switch för att välja om
mönstervariationer ska sättas in automatiskt enligt
inställningen av switcharna 17 och 21; eller ska sättas in
manuellt genom att trycka på knapp 25.
29. START/STOP – använd denna knapp för att starta och
stoppa uppspelningen av RD-78 när den använder den
interna klockan.
30. FUNCTION/CANCEL – använd denna knapp för att komma
åt alternativa funktioner på vissa knappar; och för att dämpa
valda instrument när du spelar de förinställda mönstren, i
kombination med knapparna 31 – 46. LED-lampan ovanför
knappen lyser när knappen används.
Knapparna 31 – 46 har olika funktioner beroende på vilket
läge RD-78 är i:
PATTERN PLAY
Använd knapparna för att välja ett mönster från 1– 16.
MUTE
Medan RD-78 spelar kan enskilda röster dämpas genom att
trycka och hålla inne FUNCTION-knappen (30) och trycka på
