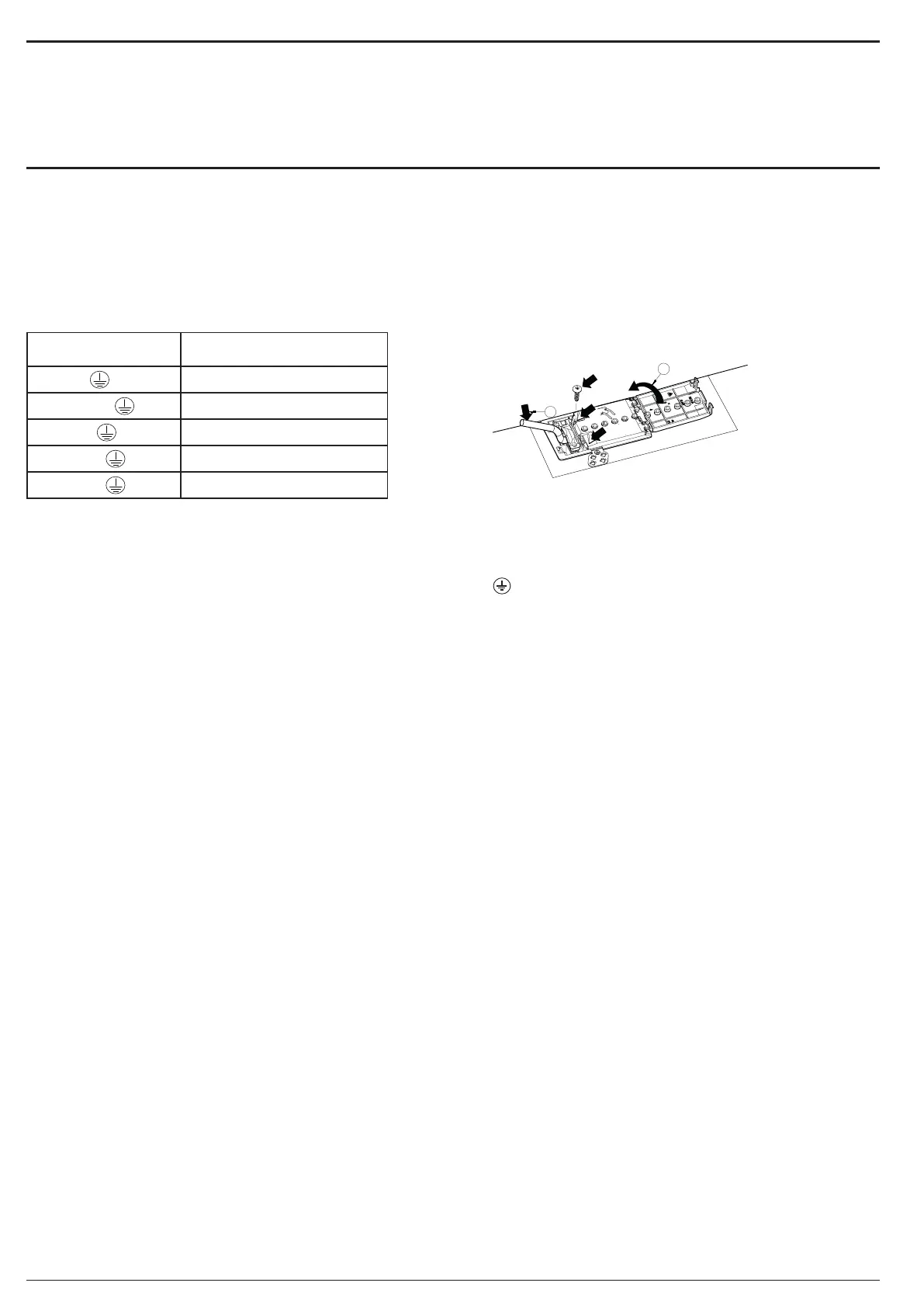

COLLEGAMENTO ELETTRICO
Il collegamento elettrico deve essere eseguito prima di collegare l’apparecchio alla rete.
Il cavo di alimentazione non è incluso nella confezione: ricorda di preparare il tuo cavo di alimentazione.
L’installazione deve essere eseguita da personale qualicato a conoscenza delle norme vigenti in materia di sicurezza e installazione. Nella fattispecie,
l’installazione deve essere eseguita in ottemperanza alle direttive della locale società di fornitura elettrica
Controllare che la tensione indicata sulla targhetta matricola nella parte inferiore dell’apparecchio sia la stessa della rete elettrica domestica.
La messa a terra dell’apparecchio è obbligatoria per legge; utilizzare solo conduttori delle dimensioni appropriate (incluso il conduttore di terra).
CONNESSIONE ALLA MORSETTIERA
Per il collegamento elettrico, utilizzare un cavo H05RR-F o H05V2V2-F, come specicato nella tabella seguente.
TENSIONE DI
ALIMENTAZIONE
CONDUTTORI
QUANTITÀ x DIMENSIONE
230V ~ +
3 x 4 mm
2
230-240V ~ +
3 x 4 mm
2
(solo per Australia)
230V 3~ +
4 x 1,5 mm
2
400V 3N~ +
5 x 1,5 mm
2
400V 2N~ +
4 x 1,5 mm
2
Il collegamento alla rete elettrica deve essere eettuato tramite un sezionatore onnipolare avente una distanza minima fra i contatti di 3 mm.
ATTENZIONE: il cavo di alimentazione deve essere sucientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro e deve essere
posizionato in modo da non essere danneggiato o surriscaldato dal contatto con la base.
NOTA: il cavo di terra giallo/verde deve essere collegato al morsetto con il simbolo e deve essere più lungo degli altri cavi.
• Rimuovere ca. 70 mm di guaina dal cavo di alimentazione (B).
• Rimuovere circa 10 mm di guaina dai li. Inserire il cavo di alimentazione nel morsetto e collegare i li alla morsettiera come indicato nello schema di
connessione accanto alla morsettiera stessa.
• Fissare il cavo di alimentazione (B) con il fermacavo.
• Chiudere la morsettiera con il coperchio (A).
• Dopo aver eseguito il collegamento elettrico, montare il piano cottura dall’alto e agganciarlo alle molle di supporto come da gura.
B
A
PUSH
PUSH
RIMOZIONE DEL PIANO COTTURA:
Per rimuovere il piano, prima di tutto scollegarlo dalla rete elettrica. Si consiglia vivamente di liberare la parte sottostante dal forno, cassetto, separatore o altro.
Questo consente al tecnico di accedere alla parte inferiore del piano per sganciare le quattro clip con un cacciavite, sollevare il piano e rimuoverlo, evitando danni
al piano di lavoro.
