INSTALLAZIONE

• Incassare il piano di cottura in un piano di lavoro avente uno spessore almeno di 20 mm.

• Non interporre materiali fra piano di cottura e forno (traversine, squadrette, ecc.).

• Per le dimensioni del foro di incasso e le istruzioni di installazione, fare riferimento alle gure di questo paragrafo.

• È necessario osservare una distanza minima tra il piano di cottura e la cappa sovrastante. Per ulteriori informazioni, fare riferimento al manuale d’uso della cappa.

• Applicare la guarnizione fornita in dotazione attorno al piano cottura (a meno che non sia già stata installata), dopo averne pulito la supercie.

• Non installare il piano di cottura vicino alla lavastoviglie o lavatrice, anché i circuiti elettronici non vengano a contatto con vapore ed umidità

e quindi si danneggino.

• Se sotto il piano di cottura viene installato un forno, accertarsi che sia provvisto di sistema di rareddamento. Se la temperatura dei circuiti elettronici

supera il valore massimo consentito, il piano di cottura si disattiva automaticamente; in questo caso, attendere alcuni minuti anché la temperatura

interna dei circuiti elettronici raggiunga un livello tollerabile, dopodiché sarà possibile accendere nuovamente il piano di cottura.

• ATTENZIONE: per installare il piano cottura su superci diverse dal legno (marmo, plastica, ceramica, marmo, pietra, ecc.) ricordarsi di richiedere

al Serviz io Assistenza le piastre di ssaggio (g. 2) Cod. 4819 404 78697.

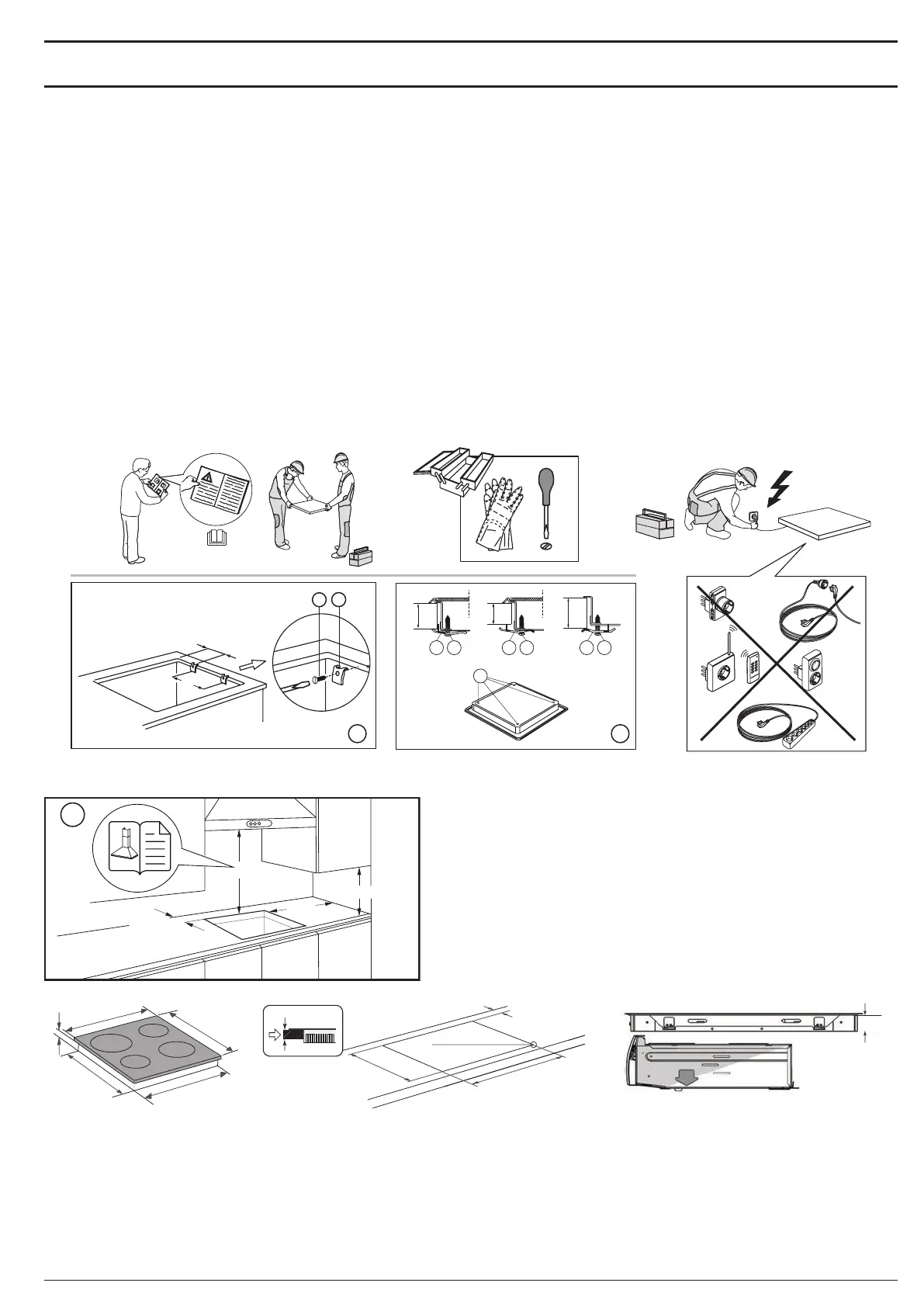

POSIZIONAMENTO DEL PIANO DI COTTURA

Importante: prima di installare il piano di cottura, rimuovere l’eventuale pellicola di protezione.

Accertarsi che l’apertura nel piano di lavoro destinata al piano di cottura sia tagliata in conformità al disegno dimensionale, rispettando le tolleranze. Non inserire

forzatamente il piano di cottura all’interno del piano di lavoro. Ciò potrebbe provocare rottura da sollecitazioni nel piano vetroceramico (anche nel tempo)!

Se il piano di lavoro è in legno, utilizzare le apposite mollette e viti in dotazione. Fissare le mollette (B) (g.1) con le apposite viti in dotazione (A) (g. 1)

come illustrato, rispettando le distanze specicate. Installare il piano di cottura nel piano di lavoro.

Se il piano di lavoro è in marmo, plastica, ceramica, pietra, ecc., il ssaggio del piano di cottura deve essere eettuato con particolari stae (C) (g. 2).

Installare il piano di cottura nel piano di lavoro. Posizionare le 4 stae (C) come indicato in g. 2 in funzione dello spessore del piano di lavoro. Fissare le 4 viti (D)

nelle posizioni (E) (g. 2).

145 ± 1mm

200 mm

40 mm

30 mm

50 mm

DIMENSIONI E DISTANZE DA RISPETTARE

Min. 40 cm

Min. 5 cm

Min.10 cm

552 mm

47 mm

507 mm

577 mm

Min. 6,5 mm

Max. 8 mm

490 - 492 mm

560 - 562 mm

Min. 50 mm

Min.

20 mm

482 mm

47 mm

RIMOZIONE DEL PIANO COTTURA:

Per rimuovere il piano, prima di tutto scollegarlo dalla rete elettrica. Si consiglia vivamente di liberare la parte sottostante dal forno, cassetto, separatore o altro. Questo

consente al tecnico di accedere alla parte inferiore del piano per sganciare le quattro clip con un cacciavite, sollevare il piano e rimuoverlo, evitando danni al piano di lavoro.
