15R5913350NL /05 Nio Fusion 12MP

USB

DOWN

USB

UP 1

USB

UP 2

DP IN 1

KVM 1

KVM 2

DP IN 2

AC IN

USB

DOWN

(SIDE)

WORK-

STATION 1

WORK-

STATION 2

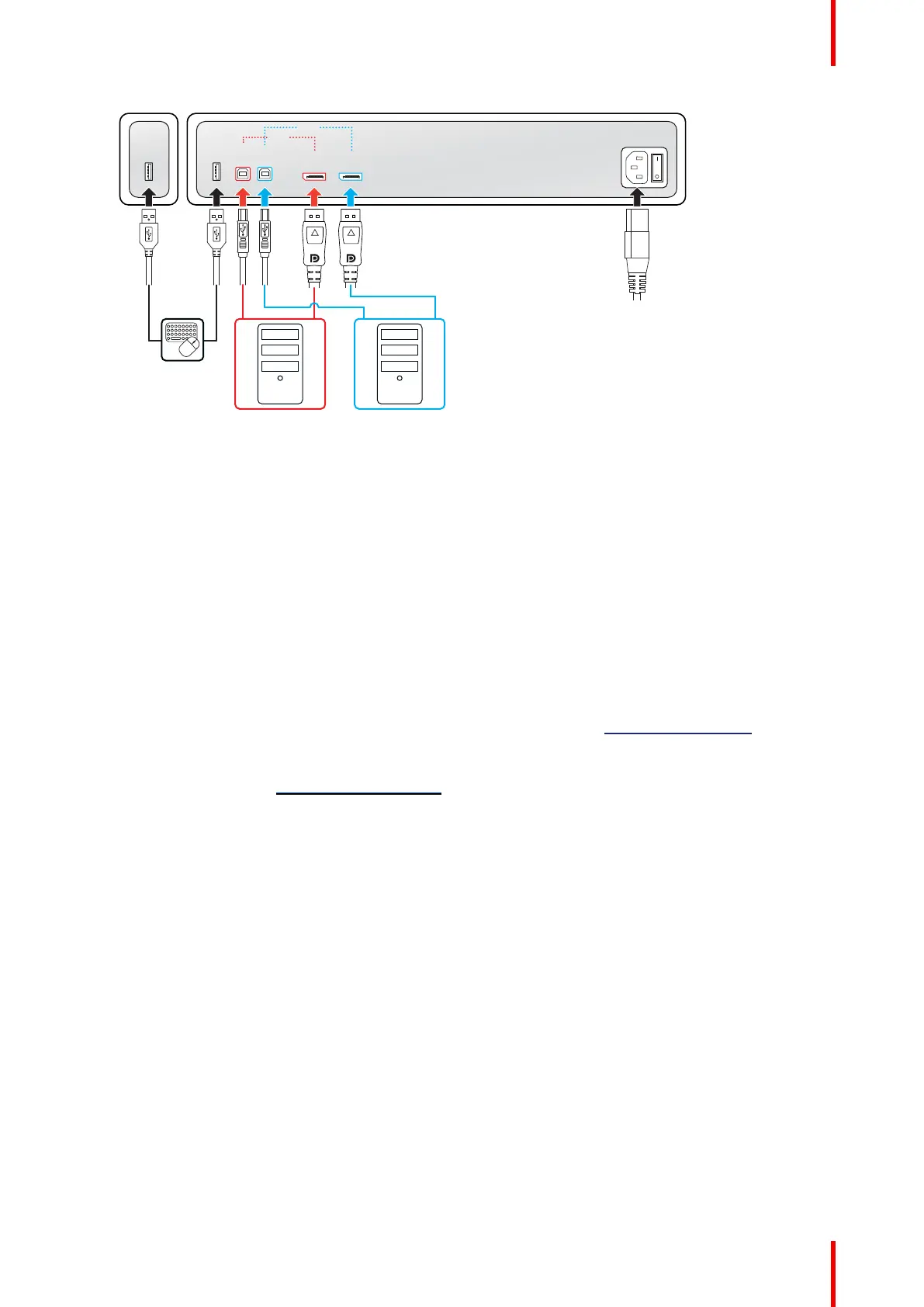

Afbeelding 2–4

Het beeldscherm inschakelen

1. Zet de aan/uit-schakelaar naast de netvoedingsingang in de 'I'-stand .

2. Druk op de keuzeknop om uw beeldscherm in te schakelen.

3. Schakel de werkstations die aangesloten zijn op uw beeldscherm in.

Uw beeldscherm werkt in een basisvideomodus met een standaard vernieuwingssnelheid wanneer het

beeldscherm voor het eerst wordt opgestart.

De MXRT-driver en Intuitive Workflow Tools installeren

Wanneer u gebruikmaakt van een Barco MXRT-beeldschermregelaar installeert u de MXRT-driver en

Intuitive Workflow Tools op beide aangesloten werkstation. De Intuitive Workflow Tools van Barco zijn

ontworpen om subtiele details beter zichtbaar te maken, de focus te verbeteren tijdens uitleessessies en de

workflow te versnellen.

1. Download de meest recente MXRT-driver en Intuitive Workflow-tools op www.barco.com/mxrt.

2. Installeer de MXRT-driver en de Intuitive Workflow Tools zoals beschreven in de Barco-

gebruikershandleiding 'Beeldschermregelaars en Intuitive Workflow Tools' op de meegeleverde

documentatie-CD of op www.barco.com/support.

EDID formaat en timings aanpassen

Het EDID formaat moet zijn ingesteld op DisplayID 1.3 en de EDID-timing moet zijn ingesteld op 12MP (d.w.z.

4200 x 2800) voor beide DisplayPort-ingangen om de volledige resolutie van het beeldscherm te kunnen

aandrijven via één DisplayPort-videokabel.

1. Open het OSD-hoofdmenu.

2. Navigeer naar Configuratie > Beeldbronnen > Ingangsinstellingen > EDID formaat (en: Configuration >

Image Sources > Input Settings > EDID format).

3. Selecteer DisplayID 1.3 en bevestig.

4. Navigeer naar Configuratie > Beeldbronnen > Ingangsinstellingen > DisplayPort 1 > EDID > Resolutie (en:

Configuration > Image Sources > Input Settings > DisplayPort 1 > EDID > Resolution).

5. Selecteer 12MP en bevestig.

6. Navigeer naar Configuratie > Beeldbronnen > Ingangsinstellingen > DisplayPort 2 > EDID > Resolutie (en:

Configuration > Image Sources > Input Settings > DisplayPort 2 > EDID > Resolution).

7. Selecteer 12MP en bevestig.

De KVM-switch activeren

1. Open het OSD-hoofdmenu.

Installatie en configuratie
