R5913350NL /05 Nio Fusion 12MP12

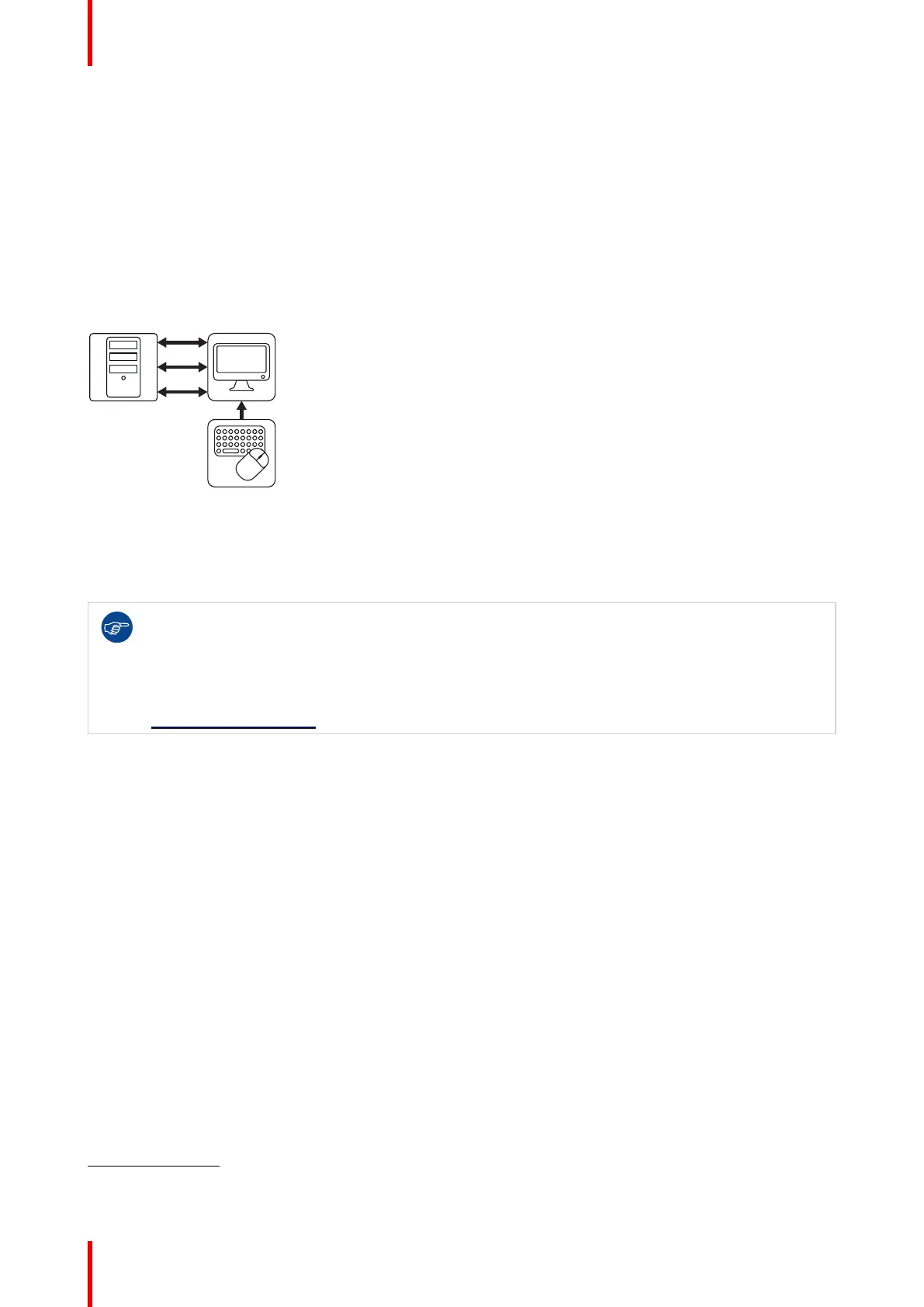

2.1 Opstelling enkel werkstation

Over

In deze opstelling is het beeldscherm verbonden met één werkstation met twee DisplayPort-kabels die elk een

helft van het scherm aandrijven. Wanneer u een USB-kabel van uw beeldscherm op het werkstation aansluit,

kunt u het werkstation bedienen met een toetsenbord en computermuis die op het beeldscherm zijn

aangesloten.

Door twee DisplayPort-kabels te gebruiken om het beeldscherm aan te drijven, is een volledige 12MP-

resolutie met volledige vernieuwingssnelheid mogelijk. Dit maakt de opstelling met één werkstation tot de

meest conventionele en wordt aanbevolen voor diagnostische doeleinden.

USB

DisplayPort

USB

Afbeelding 2–1

De beeldschermregelaar installeren

Voordat u uw beeldscherm aansluit op uw werkstation, moet u ervoor zorgen dat er

een geschikte

beeldschermregelaar op het werkstation geïnstalleerd is.

Het Nio Fusion 12MP-beeldscherm werkt op volle kracht wanneer het wordt bestuurd door een

Barco MXRT-beeldschermregelaar en MXRT-driver (waarin ook de Intuitive Workflow Tools zijn

opgenomen). Als u een MXRT-beeldschermregelaar hebt besteld, zit deze in de doos van uw

beeldscherm.

Voor meer informatie en installatie-instructies, zie de Barco-gebruikershandleiding

'Beeldschermregelaars en Intuitive Workflow Tools' op de meegeleverde documentatie-CD of op

www.barco.com/support.

De kabels aansluiten

1. Verwijder het connectordeksel.

2. Verbind de DisplayPort-ingangen (DP IN 1 en DP IN 2) met de DisplayPort-uitgangen op het werkstation.

3. Verbind de hoofd-USB-upstream-connector (USB UP 1) met een USB-host op het werkstation om gebruik

te maken van QAWeb of een randapparaat (toetsenbord, muis, touchpad, enz.) dat is aangesloten op één

van de USB-downstream-connectoren van het beeldscherm.

4. Sluit een toetsenbord en computermuis aan (of een ander randapparaat dat wordt gebruikt om de

werkstations te bedienen), elk op één van de USB-downstream-connectors van het beeldscherm. Eén

USB-downstream-connector is beschikbaar in het connectorvak, een tweede aan de zijkant van het

beeldscherm.

5. Sluit het meegeleverde netsnoer aan op de voedingsingang van het beeldscherm.

6. Leid alle kabels door de kabelclips in het connectorvak.

7. Breng het connectordeksel opnieuw aan: schuif de bovenkant van het deksel in de beschikbare

uitsparingen en duw vervolgens de onderkant van het deksel terug op zijn plaats.

8. Leid alle kabels door de kabelkanalen in de steun van uw beeldscherm.

9. Sluit het meegeleverde netsnoer aan op een geaard stopcontact.

Installatie en configuratie

1. Raadpleeg voor een lijst met compatibele beeldschermregelaars de compatibiliteitsmatrix op my.barco.com (MyBarco > My Support

> Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices).
