R5914105NL /04 MDSC-853218

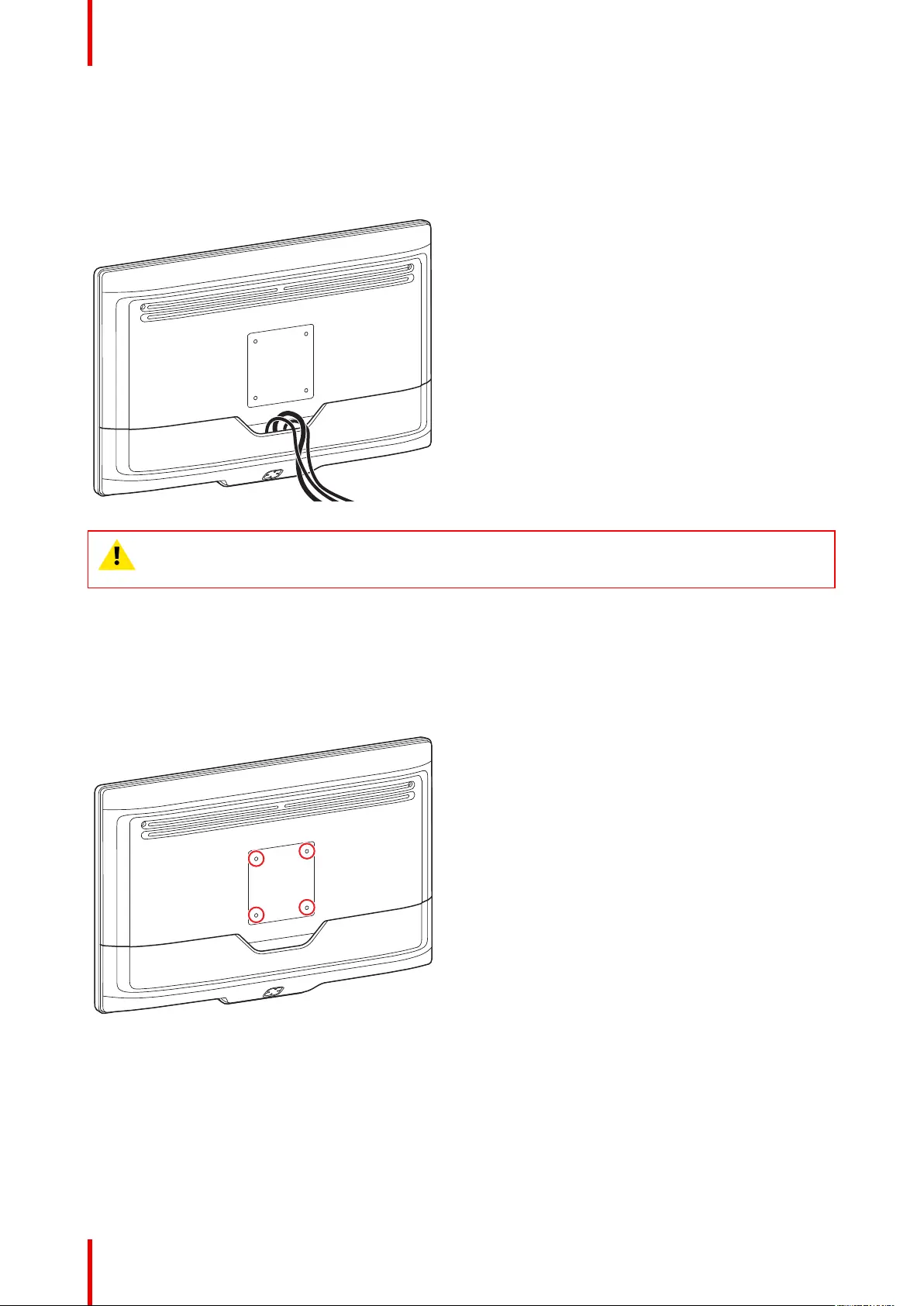

2.4 Kabelgeleiding
De geleiding van de kabels
Leid alle kabels door de uitsparing voor de kabelgeleiding en plaats het connectorvak terug.
Afbeelding 2–7
OPGELET: Wanneer het beeldscherm wordt gemonteerd in een medisch systeem, besteed dan de
nodige aandacht aan de bevestiging van alle kabels om te voorkomen dat ze ongewenst los komen
te zitten.
2.5 Installatie VESA-steun
Het beeldscherm bevestigen op een VESA-steun
Het beeldscherm kan worden bevestigd aan een VESA-arm of standaard van 100 mm.
Afbeelding 2–8
De VESA-montagegaten aan de achterkant van het scherm zijn voorzien van M4-type blindbevestigingen om
de VESA-montageplaat te bevestigen. Afhankelijk van de dikte (T) van de VESA-plaat en de dikte van de
mogelijke ringen (W), kan een andere lengte (L) schroef nodig zijn.
Respecteer de volgende regel om de juiste lengte van schroef te selecteren:
• L
min
= T + W + 16 mm
• L
max
= T + W + 19 mm
Installatie van het beeldscherm
