2.1 Deksel verwijderen

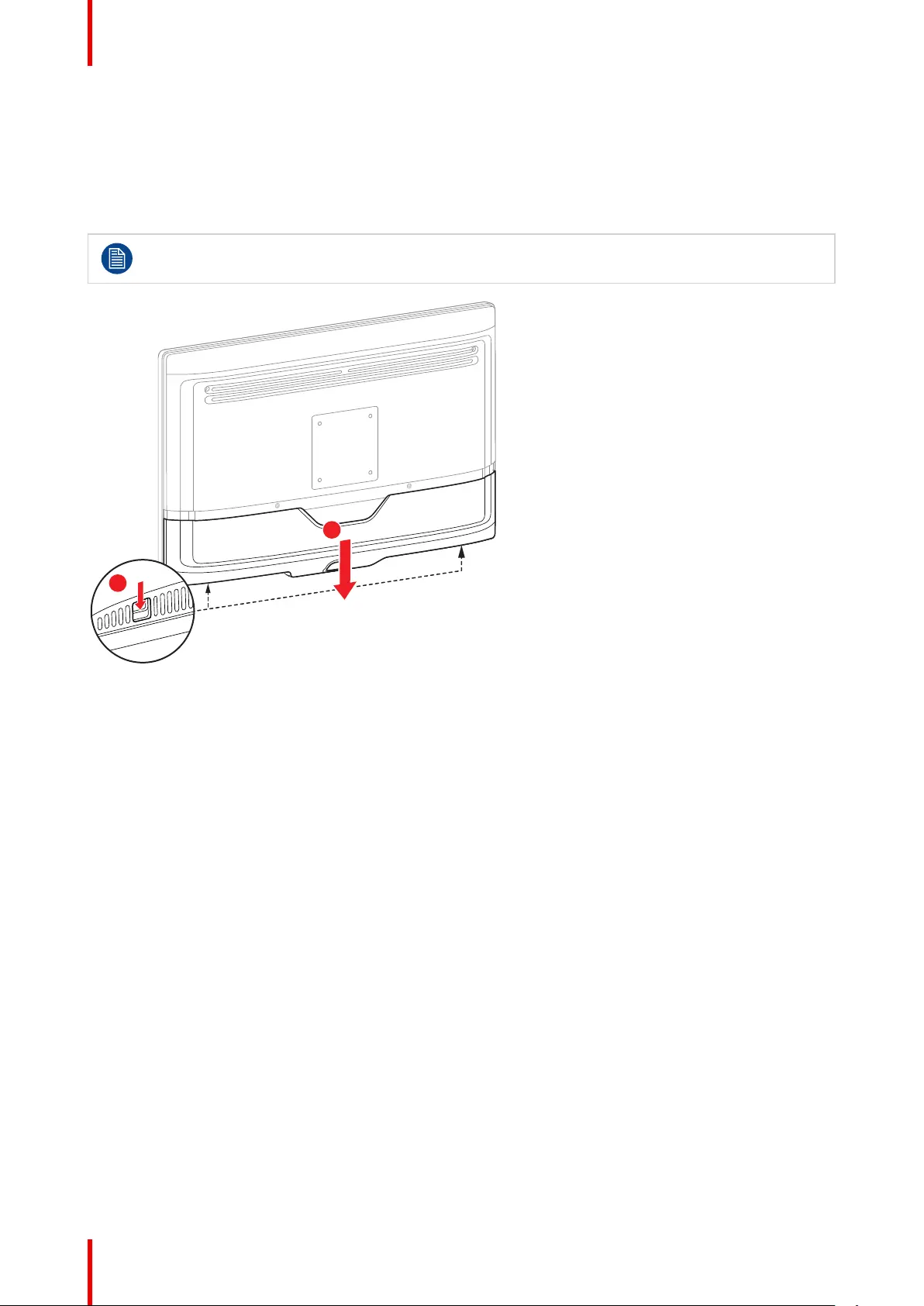

Het connectordeksel verwijderen
1. Druk de clips onder rechts en links van de connectorafdekking voorzichtig in en houd ze ingedrukt.
2. Schuif de afdekking omlaag terwijl u de clips ingedrukt houdt.
Druk tegelijk op de twee clips of druk eerst op de ene zijde van de afdekking en laat los en druk dan
op de andere zijde en laat los.
2
1
Afbeelding 2–1
2.2 Interfaceverbinding
Over
Meerdere video-ingangen van de MDSC-8532 kunnen aangesloten zijn. Schakelen tussen de verschillende
ingangen kan eenvoudig gebeuren via een programmeerbare toets op het voorste toetsenbord.
Wanneer bovendien meerdere videobronnen zijn aangesloten, worden de functies Picture-in-Picture en
Picture-by-Picture (PIP/PBP) beschikbaar, zodat u twee verschillende video-ingangen tegelijk kunt bekijken.
Raadpleeg “Picture-in-Picture (PIP)”, pagina 38 en “Picture-by-Picture (PBP)”, pagina 37 voor meer
informatie.
Naast de video-ingangsaansluitingen, heeft de MDSC-8532 ook video-uitgangsmogelijkheden waardoor u alle
video-ingangen kunt doorlussen of dupliceren die aangesloten zijn van de MDSC-8532 naar een ander
beeldscherm, projector, videorecorder ...
Dit hoofdstuk beschrijft hoe de verschillende types video-interfaces kunnen worden aangesloten op de
MDSC-8532.
Om de interfaces voor de SSTP/F- en 12GF-varianten aan te sluiten
1. Sluit een of meerdere videobronnen op de bijbehorende video-ingangen van het beeldscherm aan. Voor
een lijst van ondersteunde video-ingangen, zie “Technische gegevens”, pagina 64.
2. Doorlusverbinding SDI-ingang: wanneer de SDI-video-ingang aangesloten is, kan er een bijkomende SDI-
videosink aangesloten worden op de SDI-uitgang.
3. Video-uitgang: het volledige actieve beeld op het scherm (inclusief OSD) kan worden gedupliceerd naar
een FHD-signaal (1080p/1080i) op de DisplayPort-uitgang, waarop een bijkomende DisplayPort-videosink
kan worden aangesloten.
Installatie van het beeldscherm
