SICHERHEIT ELEMENTE

Das Gerät ist mit einer Schutzvorrichtung gegen Überlastung ausgestattet. Wenn ein fremder

Gegenstand ins Innere der Zermalmungskammer fällt oder wenn in dieser eine Überfüllung von

Nahrungsabfälle vorkommt, schaltet die Vorrichtung des Gerätes automatisch ab. In diesem Fall wie

folgt vorgehen:

1. Den Stromschalter ausschalten und den Stecker von der Buchse ziehen.

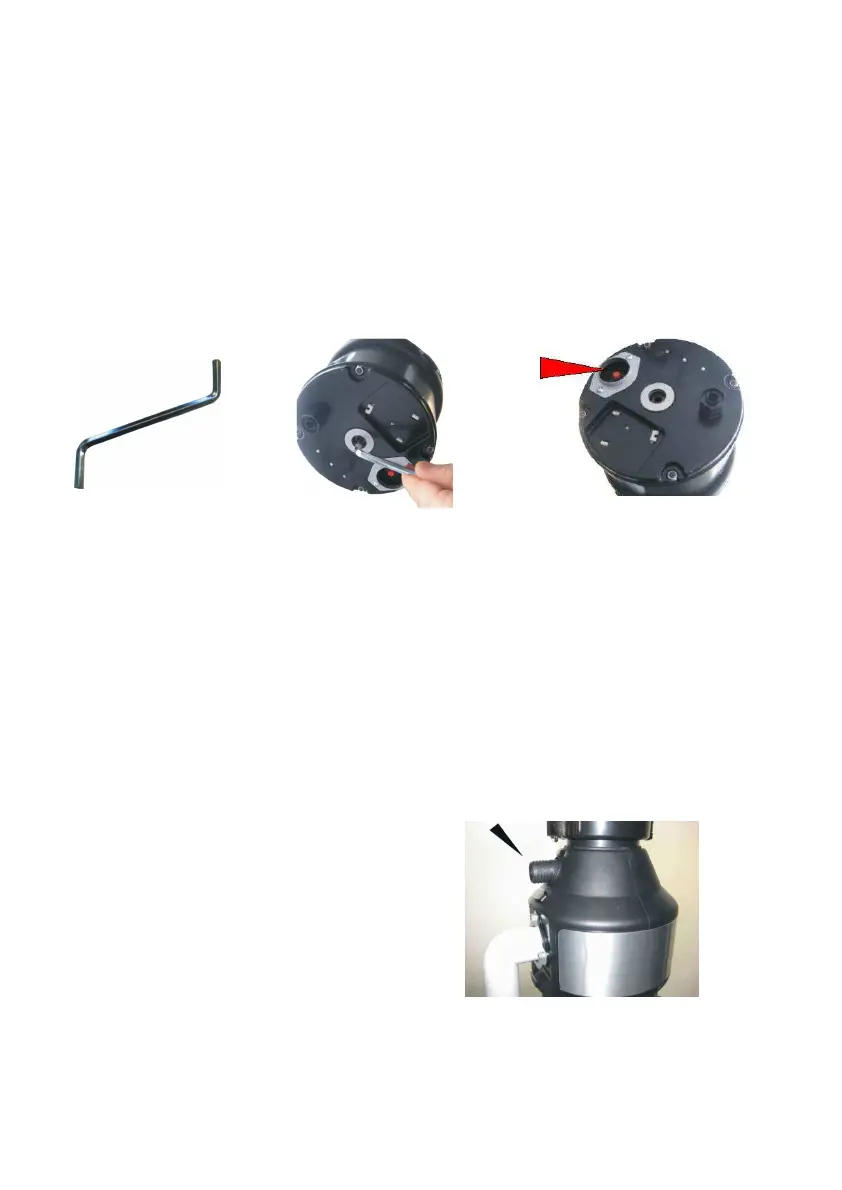

2. Den Sechskantschlüssel (Abb.12), der mit den Zubehör geliefert wird, in der vorgesehenen

Öffnung, die am Boden des Gerätes liegt, einstecken und den Schlüssel nach rechts und links

drehen bis das Zermalmgerät befreit wird (Abb.13).

3. Fremde Gegenstände oder Materialüberfüllung entfernen.

4. Dann 5 bis 10 Minuten warten.

5. Die rote Taste "reset", die auf den Boden des Gerätes angebracht ist, (Abb.14) drücken und

dann wieder das Gerät normal betätigen

Fig. 12

Fig. 13

Fig. 14

Wartung des Gerätes

Wenn das Gerät normalerweise gebraucht wird, ist keine Reinigung notwendig.

Der Motor wird durchgehend geschmiert; mit einer guten Benützung ist es nicht notwendig Öl

hinzuzufügen.

Sollten vom Gerät unangenehme Gerüche aufsteigen, muss man einfach mehrere Eiswürfel mit einer

in viertel aufgeschnittenen Zitrone zermalmen. Durch diesen Vorgang wird Zermalmungskammer

gereinigt und parfümiert

Durch korrekten Gebrauch, wird ihr Gerät viele Jahre dauern

_________________________________

Verbindung der Spülmaschine (

Abb.11)

Mittels einem Schraubenzieher und einen

Gummihammer muss der Plastikpfropfen, der im

Anschlussrohr der Spülmaschine eingesetzt ist,

entfernt werden. Befestigen Sie dann das

Abflussrohr der Spülmaschine an das Gerät (Ø

25mm).

Abb. 11

Pag. 30

FISSAGGIO AL LAVELLO D

EL DISSIPATORE

Levare la iletta di scarico del lavello (fig. 1)

Con l’aiuto di un cacciavite togliere la piletta di scarico dalla

vasca del lavello eliminando eventuali residui di stucco dalla

flangia.

Montaggio del Dissipatore

Allentare il morsetto (6), toglierlo e facendo leva con le mani

staccare tutto il gruppo di montaggio dal Dissipatore svitando e

togliendo la ghiera di fissaggio (5)e la guarnizione in carta (4)

Fig. 1

A. Posizionare la piletta (2) nel foro del lavello, fac

endo attenzione affinché la guarnizione nera in

gomma (3) sia correttamente posizionata.

Nel caso il Vs. lavello non sia in acciaio ma in materiale sintetico o porcellana, consigliamo di

usare al posto della guarnizione in gomma un sottile strato di stucco per sanitari.

B. Da sotto, infilate ora la guarnizione in carta, l’anello in metallo e provvedete ad avvitare la

ghiera di fissaggio (4 5-6) fissando anche le tre viti presenti sulla ghiera in modo che tutta la

piletta sia solidale con il lavello.

C. Passate un leggero strato di olio sul bordo della guarnizione in modo da facilitare l’innesto del

dissipatore e provvedete a montarlo, sorreggendolo fintanto che non avrete richiuso il morsetto

di fissaggio (D)

A.

B.

C.

D.

Collegamento idraulico

Attaccare il tubo di scarico al dissipatore con la flangia e viti in dotazione. (E.)

Collegare quindi lo scarico del dissipatore al sifone del lavello (esempi F.1-F.2)

Controllare che le tubazioni confluiscano nella colonna di scarico con la giusta pendenza

e rimuovere eventuali ostruzioni prima di procedere all’allacciamento.

E.

Pag. 3

F.1

F.2
