Betriebsanleitung | EOC 1-31 und EOC 2-31 | Ethernet over Coax Peer to Peer
6 2021-03-17 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

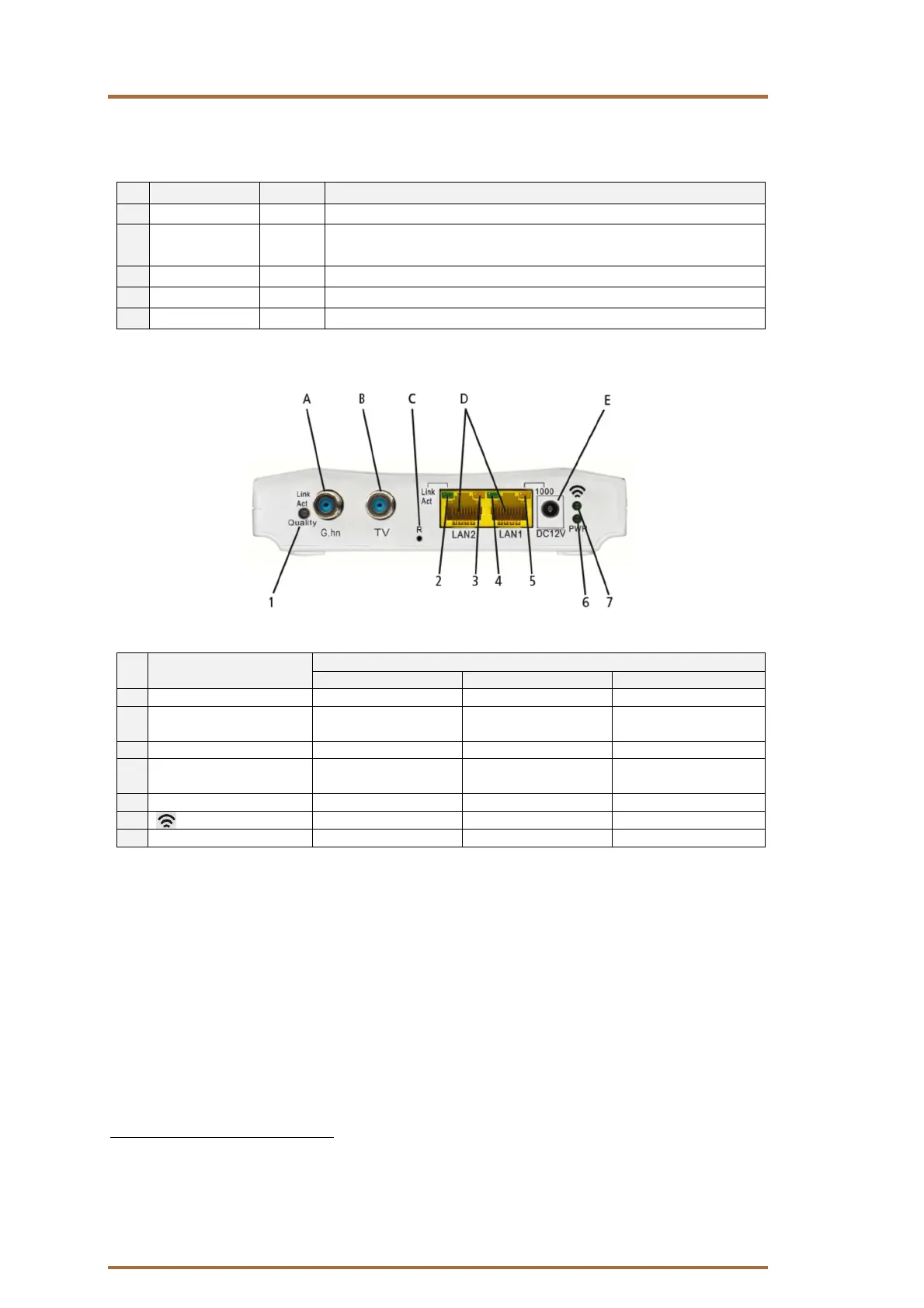

1.3. Anschlüsse und LED-Anzeigen auf der Rückseite
Anschluss / Taste Typ Funktion
A G.hn F EOC-Signal
B
1
TV F TV-Signal
(Verwendung abhängig von der Applikation (siehe Kapitel 4 auf Seite 11)
C
2
R – Reset-Taste
D LAN1/LAN2 RJ-45 Anschluss für Ethernet-fähige Geräte
E DC12V DC Anschluss für das Steckernetzteil
LED
Status
An
Blinkt
Aus
1
Link/Act | Quality
Verbunden
Empfang/Senden
Keine EoC
-
Verbindung
2
LAN2 Link/Act
Verbunden
Empfang/Senden
Verbindung getrennt
oder Link fehlgeschlagen
3
LAN2 1000
1000
Mbps
N/A
100
Mbps
4
LAN1 Link/Act
Verbunden
Empfang/Senden
Verbindung getrennt
oder Link fehlgeschlagen
5
LAN1 1000
1000
Mbps
N/A
100
Mbps
6
2
WLAN
ein
Empfang/Senden
WLAN
aus
7
PWR
Stromversorgung an
N/A
Stromversorgung aus
Die LED 1 (Link/Act | Quality) zeigt auch die Qualität der EoC-Verbindung: Grün: Hoch
Orange: Mittel
Rot: Niedrig
1
Der TV-Anschluss hat einen Frequenzbereich von 258…1218 MHz. Deswegen ist an ihm kein Empfang von
DAB, FM etc. möglich. Mit einer Einspeiseweiche TZU 40-03/-04 am G.hn-Anschluss ist der Empfang von DAB,
FM etc. möglich.
2
Reset bei EOC 1-31, Zurücksetzen auf Werkseinstellungen bei EOC 2-31
