Im folgenden Abschnitt wird beschrieben, wie die Extension Card 2.0 (EC 2.0) installiert und in Betrieb genommen wird:

1. Kabelverbindungen trennen

Trennen Sie alle Kabelverbindungen vom Gerät.

2. DSP/DSP-Verstärkerö󰀨nen

Ö󰀨nen Sie das Gerät, indem Sie das Seitenblech mit dem Extension Card 2.0-Eingang sowie das Bodenblech ge-

mäß der Beschreibung in der gerätespezischen Bedienungsanleitung entfernen.

3. Seitenblech vorbereiten

Entfernen Sie die Abdeckblende der EC 2.0 vom zuvor demontierten Seitenblech, indem Sie die zwei Inbusschrau-

ben auf der Rückseite lösen. Montieren Sie nun die neue, der EC 2.0 beiliegende Abdeckblende. Achten Sie auf

korrekte Ausrichtung und ziehen Sie die Schrauben nur handfest an.

4. EC 2.0 vorbereiten

Entfernen Sie die Mutter und Unterlegscheibe vom Schraubanschluss der Antenne (Seite 3, Punkt 2).

5. EC 2.0 in DSP / DSP-Verstärker einsetzen

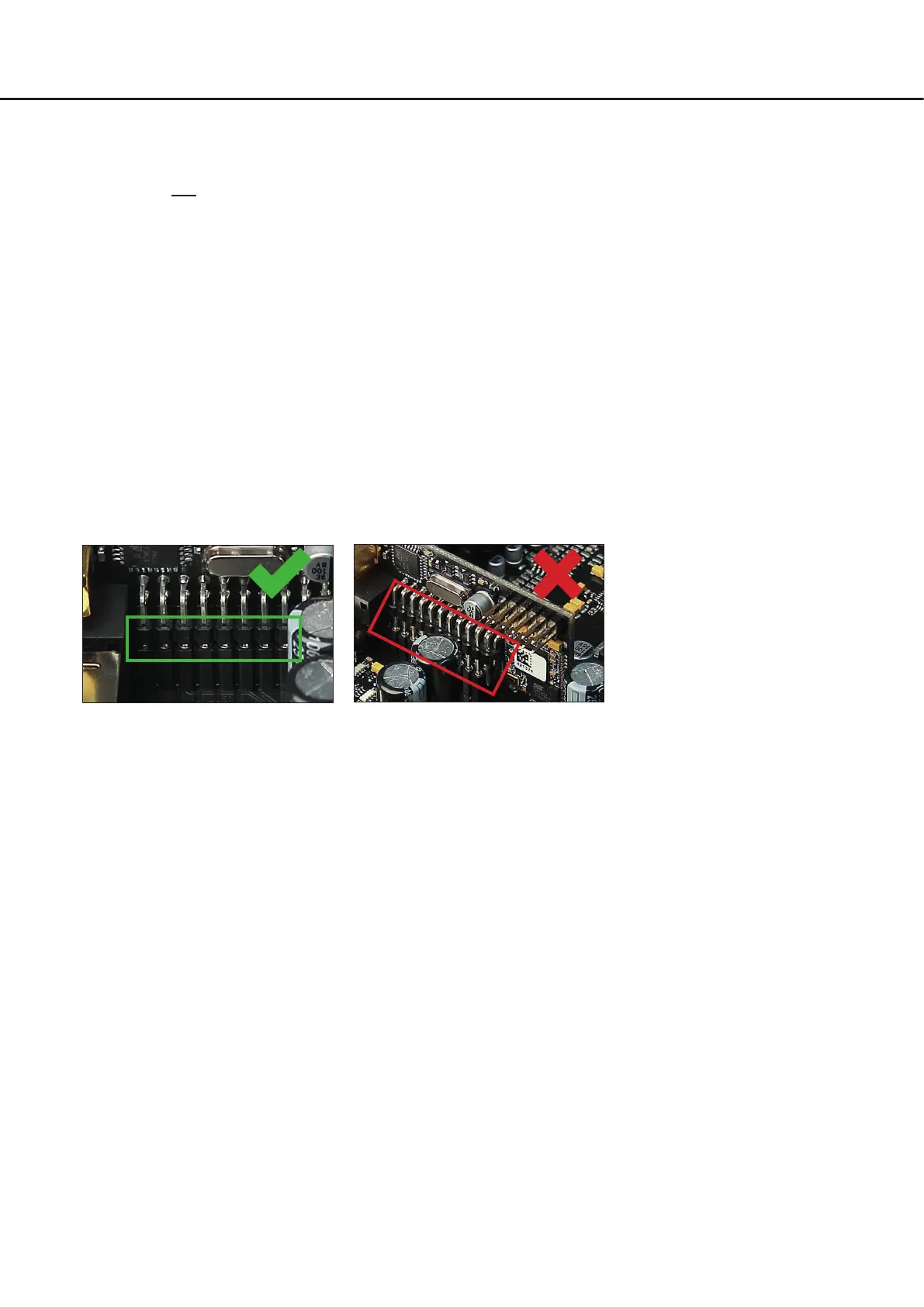

Stecken Sie das Modul in den im Gerät vorgesehenen Sockel. Informationen zur Position des Sockels nden Sie in

der Bedienungsanleitung des jeweiligen DSP-Produkts.

Achten Sie auf korrekten Sitz und vollständigen Kontakt der Pins.

6. DSP / DSP-Verstärker wieder zusammensetzen

Setzen Sie das Gerät gemäß der Beschreibung in der gerätespezischen Bedienungsanleitung wieder zusammen.

7. EC2.0xieren

Setzen Sie die Unterlegscheibe und die Mutter auf die Antennenbuchse und verschrauben diese mit dem Seiten-

blech. Ziehen Sie die Schrauben nur handfest an, um Beschädigungen zu vermeiden.

8. Inbetriebnahme

Schließen Sie alle Kabel wieder an und schalten Sie das Gerät ein. Die EC 2.0 wird vom Gerät automatisch erkannt,

und die Info-LED (Seite 3, Punkt 1) des Moduls blinkt blau.

9. Signalrouting im DSP PC-Tool

In der DSP PC-Tool Software können Sie nun die Eingänge als zusätzliche „Main“-Eingänge oder als „AUX“-Quelle

frei kongurieren.

Verbinden Sie dazu den DSP / DSP-Verstärker mit Ihrem PC und starten anschließend die DSP PC-Tool Software.

Das Routing kann dann im Reiter „Signal Management (IO)“ des „Routing“-Tabs vorgenommen werden.

Installation&Konguration
