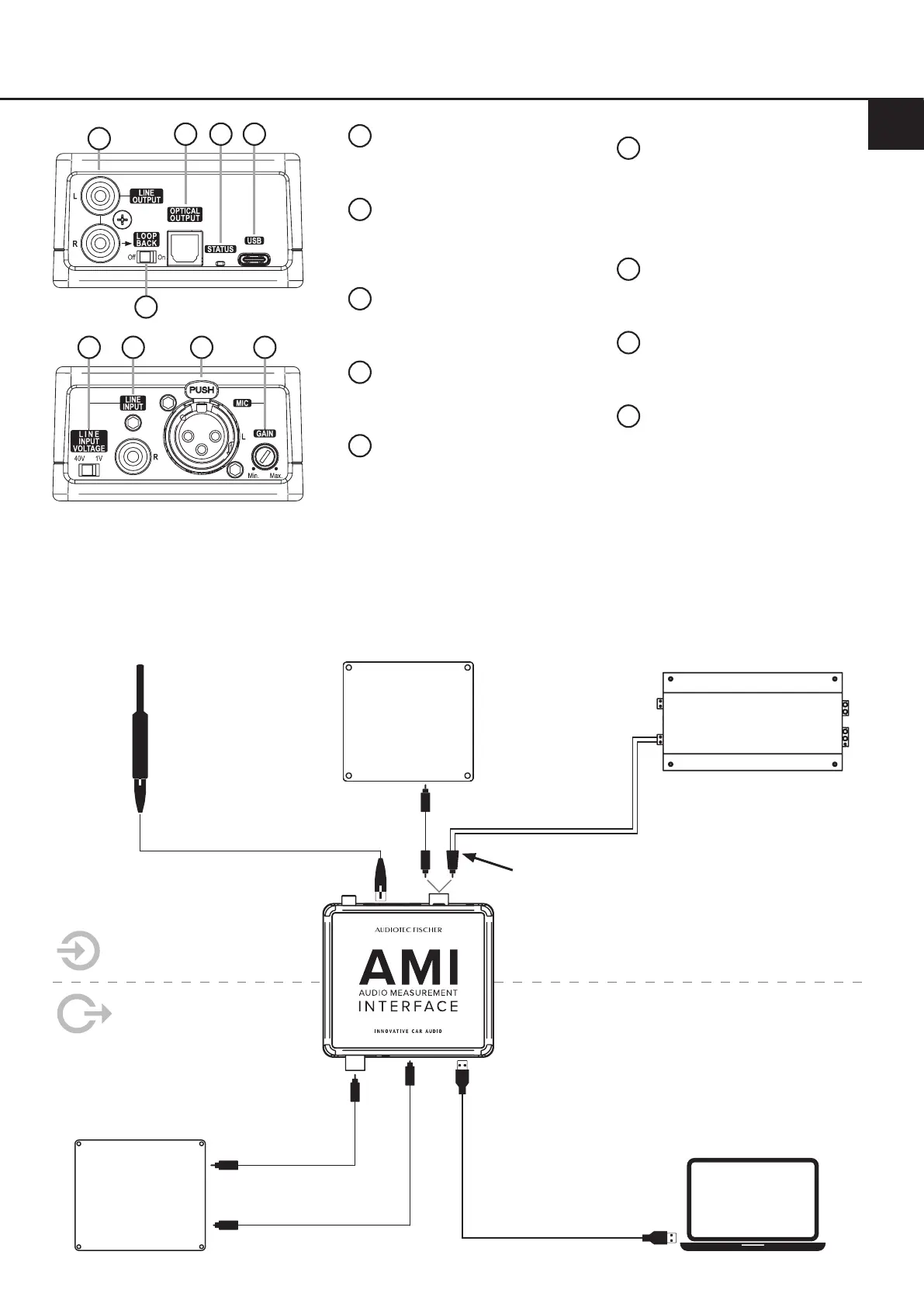

3. Anschluss und Bedienelemente
de
OEM-Verstärker
DSP /
DSP-Verstärker
DSP
PC
2 m XLR Mikrofonkabel
Mikrofon
3,5 m mono
Cinch-Kabel
3 m USB-C auf USB-C
Kabel mit USB-A Adapter
3,5 m optisches
Toslink-Kabel
3,5 m stereo
Cinch-Kabel
RCA auf Highlevel
Adapter
Lautsprecherkabel
1
Line Output
Stereo-Line-Ausgänge zur analogen
Wiedergabe in den DSP
2
Optical Output
Optischer SPDIF-Stereoausgang
zur digitalen Wiedergabe in den
DSP
.
3
Status LED
Zeigt eine erfolgreiche Verbindung
zum PC an
4
USB-C-Eingang
Fungiert als PC-Audioschnittstelle
und versorgt das Gerät mit Strom
5
Loopback-Schalter
Leitet das Signal des rechten Line-
Ausgang zurück zum rechten Line-
Eingang für Loopback-Messungen
6
Line Input (R) Voltage-Schalter
Schalter zur Einstellung der
maximalen Eingangsempndlichkeit
des Line-Eingangs (R)
1 V: für AISA-Messungen
40 V: für Highlevel-Signale
7
Line Input (R)
Eingang zum Anschluss eines
Chinch-Signals vom DSP (1 V) oder
eines Highlevel-signals (40 V)
8
Mikrofoneingang (L)
Zum Anschluss eines Messmikrofons
mit Phantomspeisung
9
Gain-Regler
Regler zur Einstellung der Empnd-
lichkeit des Mikrofoneingangs (L)
1
2 3 4
5
6 7 8 9
oder
Eingangsseite AMI
Ausgangsseite AMI
