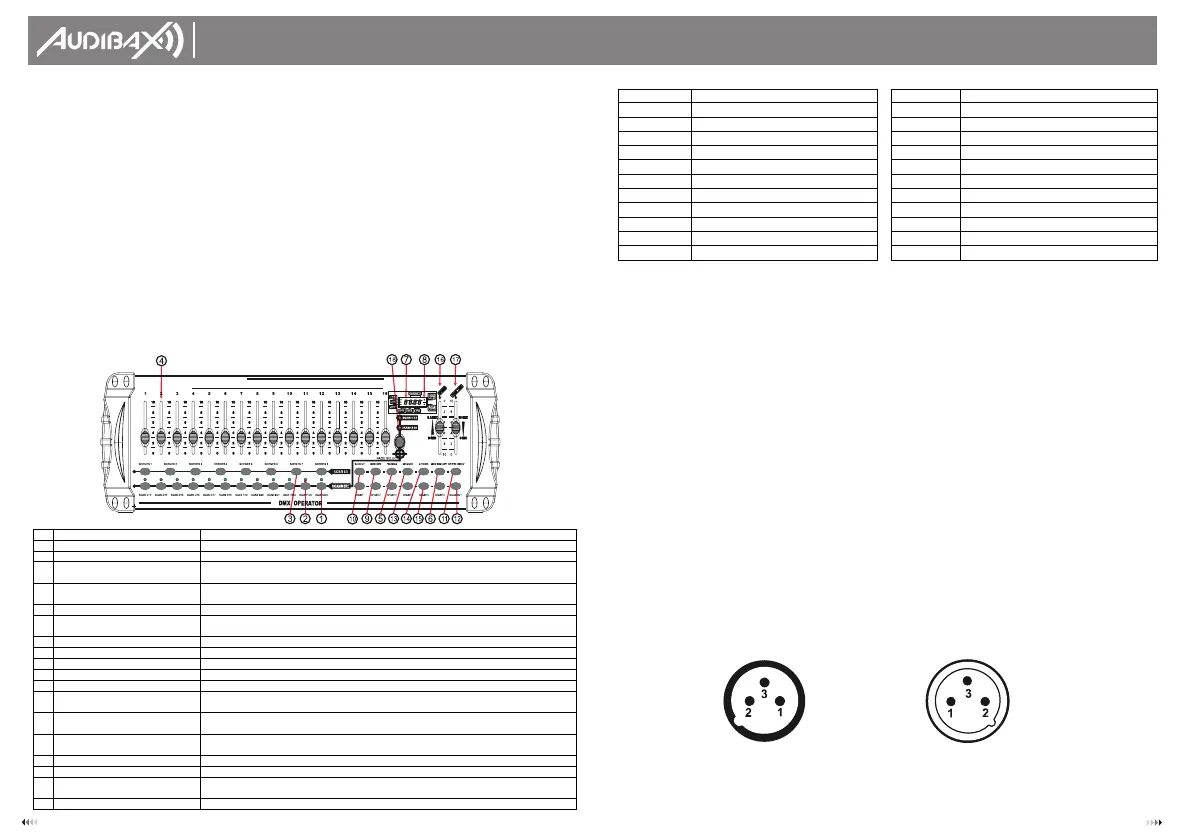

4. APÉNDICE
4.1 Introducción a DMX
Hay 512 canales en una conexión DMX-512. Los canales se pueden asignar de cualquier
manera. Un dispositivo capaz de recibir DMX 512 requerirá uno o varios canales
secuenciales. El usuario debe asignar una dirección de inicio en el aparato que indique el
primer canal reservado en el controlador. Hay muchos tipos diferentes de dispositivos
controlables por DMX y todos ellos pueden variar en el número total de canales requeridos.
La elección de una dirección de inicio debe planificarse con antelación. Los canales nunca
deben superponerse. Si lo hacen, esto dará como resultado un funcionamiento errático de
los dispositivos cuya dirección de inicio esté configurada incorrectamente. Sin embargo,
puede controlar varios dispositivos del mismo tipo utilizando la misma dirección de inicio
siempre que el resultado previsto sea el de movimiento u operación al unísono. En otras
palabras, las luminarias estarán esclavizadas juntas y todas responderán exactamente igual.
Los dispositivos DMX están diseñados para recibir datos a través de un Daisy Chain en serie.
Una conexión Daisy Chain es donde la SALIDA DE DATOS de un dispositivo se conecta a la
ENTRADA DE DATOS del siguiente dispositivo. El orden en que se conectan los dispositivos no
es importante y no tiene efecto sobre cómo un controlador se comunica con cada
dispositivo. Utilice un orden que proporcione el cableado más sencillo y directo. Conecte
las luminarias utilizando un cable de par trenzado blindado de dos conductores con
conectores XLR macho a hembra de tres pines. La conexión de blindaje es el pin 1, mientras
que el pin 2 es Datos negativos (S-) y el pin 3 es Datos positivos (S+).
4.2 Vinculación de accesorios
Precaución: en el último dispositivo, el cable DMX debe terminarse con un terminador.
Suelde una resistencia de 1200 entre Signal (-) y Signal (+) en un conector XLR de 3 pines y
conéctelo a la salida DMX del último dispositivo.
SALIDA DMX
Toma de montaje XLR:
1- Tierra
2- Señal (-)
3- Señal (+)
SALIDA DMX
Enchufe de montaje XLR:
1- Tierra
2- Señal (-)
3- Señal (+)
• Micrófono incorporado para el modo de música
• Programa de modo automático controlado por controles deslizantes de tiempo de
atenuación
• Entrada/salida DMX: 3pinXRL
• Lámpara de cuello de cisne LED
• Carcasa final de plástico
2.2 Visión general
• Es un controlador de iluminación inteligente universal. Permite el control de 24 aparatos
compuestos de 16 canales cada uno y hasta 240 escenas programables. Seis chase banks
pueden contener hasta 240 steps compuestos por las escenas guardadas y en cualquier
orden. Los programas pueden activarse con música, midi. automática o manualmente.
Todas las secuencias se pueden ejecutar al mismo tiempo.
• En la superficie encontrará varias herramientas de programación, como 16 controles
deslizantes de canales universales, botones de escena y escáner de acceso rápido, y un
indicador de pantalla LED para facilitar la navegación por los controles y las funciones del
menú.
2.3 Descripción general del producto (frente)
Art.
Botón o Fader
Función
1
Botones de selección del escáner
Selección de accesorios
2
Indicadores LED del escáner
Indica los aparatos actualmente seleccionados
3
Botones de selección de escena
Botones de golpe universales que representan la ubicación de la escena para el
almacenamiento y la selección
4
Atenuadores de canal
Para ajustar los valores DMX, Ch. 1~16 se puede ajustar inmediatamente después de
presionar el botón de selección del escáner respectivo
5
Botón de programa
Se utiliza para entrar en el modo de programación
6
Botón de copia de música/banco
Se utiliza para activar el modo Música y como comando de copia durante la
programación
7
ventana de visualización LED
La ventana de estado muestra los datos operativos pertinentes
8
Indicadores LED de modo
Proporciona el estado del modo de funcionamiento (manual, música o automático)
9
Botón Banco arriba
Botón de función para atravesar escenas/pasos en bancos o secuencias
10
Botón Banco abajo
Botón de función para atravesar escenas/pasos en bancos o secuencias
11
Toque el botón Mostrar
Establece la velocidad de chase tocando y alterna entre valores y porcentajes.
12
botón de apagón
Establece el valor del obturador o del atenuador de todos los dispositivos en "0", lo que
hace que cese toda la salida de luz
13
Botón MIDI/AÑADIR
Activa el control externo MIDI y también se utiliza para confirmar el proceso de
grabación/guardado
14
Botón Automático/Borrar
Se utiliza para activar el modo automático y como tecla de función de borrado
durante la programación
15
Botones de persecución
Persecución de memoria 1 ~ 6
16
Fader de velocidad
Esto ajustará el tiempo de espera de una escena o un paso dentro de una persecución.
17
Fader de tiempo de fundido
También considerado un fundido cruzado, establece el intervalo de tiempo entre dos
escenas en una persecución.
18
Botón de selección de página
En modo manual, presione para alternar entre las páginas de control
NOTA MIDI
FUNCIÓN(ENCENDIDO/APAGADO)
NOTA MIDI
FUNCIÓN (ENCENDIDO/APAGADO)
00 to 07
Escenas 1~8 en BANK1
00 to 07
Escenas 1~8 en BANK 12
08 to 15
Escenas 1~8 en BANK 2
08 to 15
Escenas 1~8 en BANK 13
16 to 23
Escenas 1~8 en BANK 3
16 to 23
Escenas 1~8 en BANK 14
24 to 31
Escenas 1~8 en BANK 4
24 to 31
Escenas 1~8 en BANK 15
32 to 39
Escenas 1~8 en BANK 5
32 to 39
Chase 1
40 to 47
Escenas 1 -8 en BANK6
40 to 47
Chase 2
48 to 55
Escenas 1-8 en BANK 7
48 to 55
Chase 3
56 to 63
Escenas 1~8 en BANK 8
56 to 63
Chase 4
64 to 71
Escenas 1 ~ 8 en BANK 9
64 to 71
Chase 5
72 to 79
Escenas 1~8 en BANK 10
72 to 79
Chase 6
80 to 87
Escenas 1~8 en BANK 11
80 to 87
BLACKOUT
