Control 192
4 5
MANUAL
DE USUARIO
9. Explicación del área de la clave dúplex

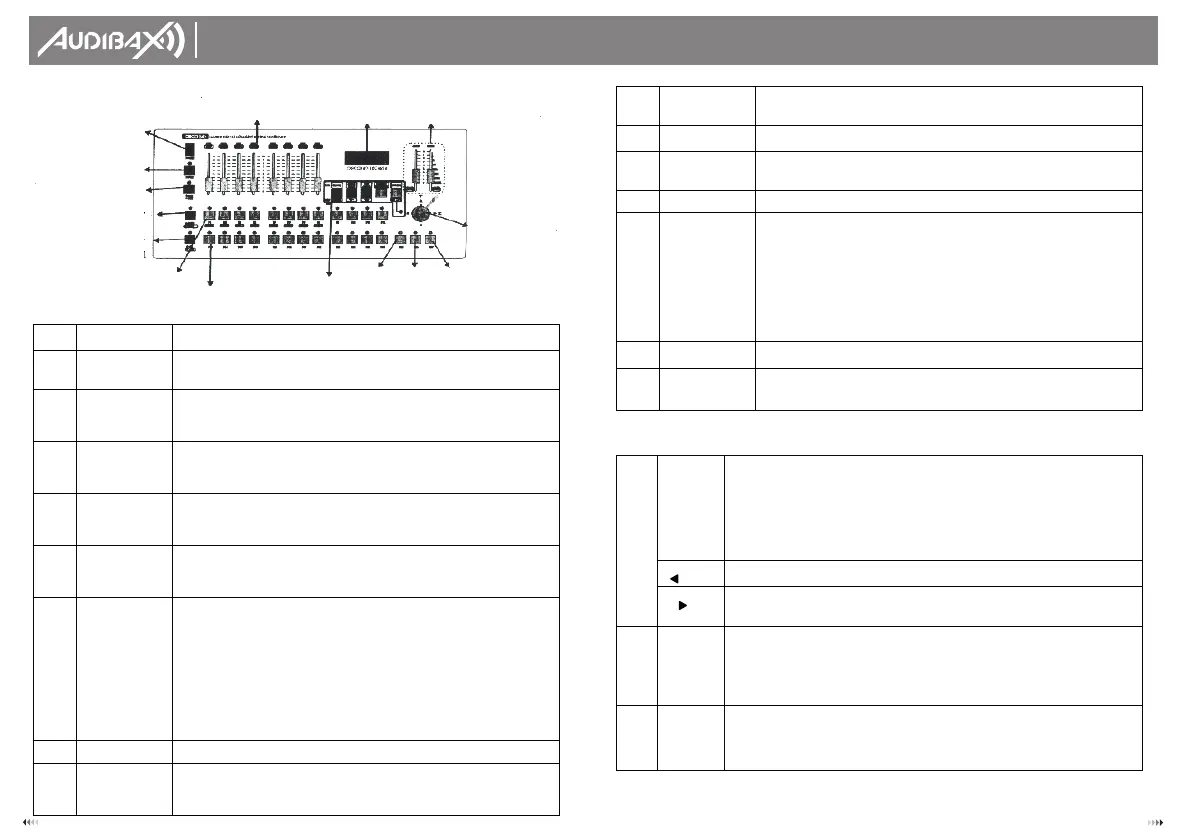

7. Diagrama de las áreas funcionales del panel
1
2
3
4
5
6
7
8
9 10 11
12
131415
8. Explicación del área funcional del panel
Número
de serie
Descripción del
nombre
Explicación de la función
1
ENERGÍA
Interruptor de red interno del controlador; Si es necesario apagar la
fuente de alimentación de toda la máquina, extraiga el adaptador de
alimentación externo.
2
NEGRO
Cambiar la conversión de luz y el estado de operación
• El LED está encendido: conversión de luz, todas las señales DMX de
salida son 0.
• El LED está apagado: estado de salida de señal normal.
3
EDITAR/EJECUTAR
Cambiar el estado de edición/ejecución
• LED encendido: Editando el estado del programa; puede editar 12
secuencias, hasta 40 pasos para cada secuencia.
• El LED está apagado: Ejecutando la persecución.
4
Tecla de selección
d
el dimmer del
e
scáner
• Cuando la luz indicadora está apagada, indica los datos
correspondientes al escáner del área del deslizador del canal.
• Cuando la luz indicadora está encendida, indica los datos
correspondientes al escáner del área del deslizador del canal.
5
Tecla de selección
d
e control
c
entralizado de
control distribuido
• Cuando la luz indicadora está apagada, indica control distribuido.
• Cuando la luz indicadora está encendida, indica control centralizado.
6
P1-P12
• En el estado del programa, se utiliza para seleccionar el número de la
secuencia y para seleccionar el número del escáner controlado. En el
estado del programa, presione esta área clave una vez y se
seleccionará el número de secuencia que se editará; presione esta
área clave nuevamente y se seleccionará el escáner a controlar.
• Cuando se ejecuta el programa, se utiliza para llamar al número de
secuencia editado.
• Cuando se usa en coordinación con la tecla funcional
, se usa para
cambiar el estado de selección del canal correspondiente, o
seleccionar el número de escáner correspondiente, y llamar a las 12
escenas independientes en la secuencia No.1.
7
PCH9-PCH16
Salidas de 206 a 217 canales del dimmer controlado por punto.
8
Área de teclas
n
uméricas
Cuando se aplica en el estado del programa y en el estado del
programa en ejecución, tiene diferentes definiciones de función.
Consulte la explicación de la tecla dúplex para obtener más
información.
9
Área de control
d
el punto de
atenuación
Presione esta tecla, cuando la luz indicadora esté encendida, el área
deslizante corresponde a CH1—CH8
10
Área del botón
dúplex
Presione esta tecla, cuando la luz indicadora esté encendida, el área
deslizante corresponde a CH9—CH16
11
Paso de página 1
Presione esta tecla, cuando la luz indicadora esté encendida, el área del
control deslizante corresponde a CH17—CH24 (solo válido en el estado
de atenuación).
12
Balancín
Se utiliza para controlar el canal de escaneo XY del escáner.
13
SPEED.
C
ROSS (Control d
e
t
iempo del
p
rograma)
• Potenciómetro de SPEED: ajusta el tiempo de pausa de la
persecución en el programa en ejecución, para usar en el programa y
en ejecución.
• Potenciómetro CROSS: ajusta la velocidad del chase cross, para uso en
programa y marcha.
• El área AUTO en la parte inferior del potenciómetro: se usa para
implementar automáticamente el tiempo de pausa de persecución y
la velocidad de ejecución programados, la parte superior se usa para
cambiar manual y aleatoriam
ente la velocidad de ejecución del
programa y el tiempo de pausa de persecución.
14
LCD 16×2
El estado indica los datos de indicación; consulte la información de la
pantalla LCD para obtener más detalles.
15
CH-8 CH9-16 (Área
d
eslizante de
d
atos del canal)
Ajustar y seleccionar los valores DMX correspondientes a los canales del
escáner y atenuador; se utiliza para ajustar y seleccionar las diferentes
funciones del escáner.
EDIT
area
[DELETE]
En el estado de programa, se utiliza para eliminar la secuencia o el paso de la
secuencia y cancelar la configuración del canal de transferencia.
Presionar instantáneamente hacia abajo: elimina el paso de persecución
actual.
Presione hacia abajo durante 3 segundos: elimine el paso de secuencia
actual y conviértalo en un programa vacío.
En el estado de configuración [SET X/Y], al presionar la tecla [DELETE] se
cancelará la transferencia de canal de dirección X-Y.
[ - ]
En estado de programa, se utiliza para volver a la página anterior, para ver la
última secuencia.
[ + ]
En estado de programa, se usa para pasar a la página siguiente, para
memorizar la secuencia actual (agregando un paso de secuencia) o para ver
la secuencia editada.
[SET X/Y]
Cuando acaba de entrar en el estado de edición, presione inmediatamente
[SET X/Y] y, de acuerdo con la indicación en la pantalla LCD, seleccione dos
canales de escaneo correspondientes a la dirección X-Y del escáner de P1-P8
o PCH9-PCH16, y transfiéralos para controlar el amarillo. luz indicadora con el
potenciómetro basculante, y luego presione inmediatamente la tecla [SET
X/Y] nuevamente para memorizarlo y salir.
RUN
area
[CLEAR]
• En cualquier estado de selección de tecla numérica en el modo de
ejecución, presione [DELETE] y luego borre inmediatamente la indicación; se
puede seleccionar repetidamente.
• En el modo de ejecución, todos los datos de función de canal se borran a
cero después de presionar esta tecla.
