•El pin 1 del cable de comunicación es la conexión a tierra (GND), el pin 2 es
una señal negativa y el pin 3 es una señal positiva; no deben conectarse
inversamente y no deben soldarse en frío.
•El cable de comunicación debe estar apantallado con puesta a tierra de un
solo terminal.
•El cable de comunicación no debe conectarse junto con electricidad fuerte.
5. Distribución de direcciones DMX512
La consola Control 192 utiliza de 1 a 240 canales de DMX512, por lo que puede
controlar los escáneres con no más de 16 canales. La dirección se distribuye
de la siguiente manera:
11. La edición de la persecución del escáner.
1. Presione [NEGRO], para encender el LED;
2. Presione [EDIT/RUN] para encender el LED e ingrese al estado del programa;
3. Presione cualquiera de las teclas numéricas (P1-P12) una vez para seleccio-
nar el número de secuencia a editar, que se muestra en Chase [ ] en la
pantalla LCD.
4. Presione (P1-P12), para seleccionar el escáner controlado, y su LED
correspondiente se encenderá. Si la luz indicadora correspondiente no está
encendida, entonces ese escáner p10-ha sido seleccionado, por lo que no se verá
afectado por el Paso 5.
5. Deslice (CH1-CH8) para ajustar los datos de canal correspondientes del
escáner, o presione [SHIFT] y deslice CH9-CH16 para llamar al efecto de
escáner correspondiente
(Si p10-ha configurado la transferencia de canal de escaneo en dirección X e Y,
entonces dos controles deslizantes de potenciómetro deslizante directo no
funcionarán. Puede controlar el potenciómetro basculante inferior derecho
para obtener los datos).

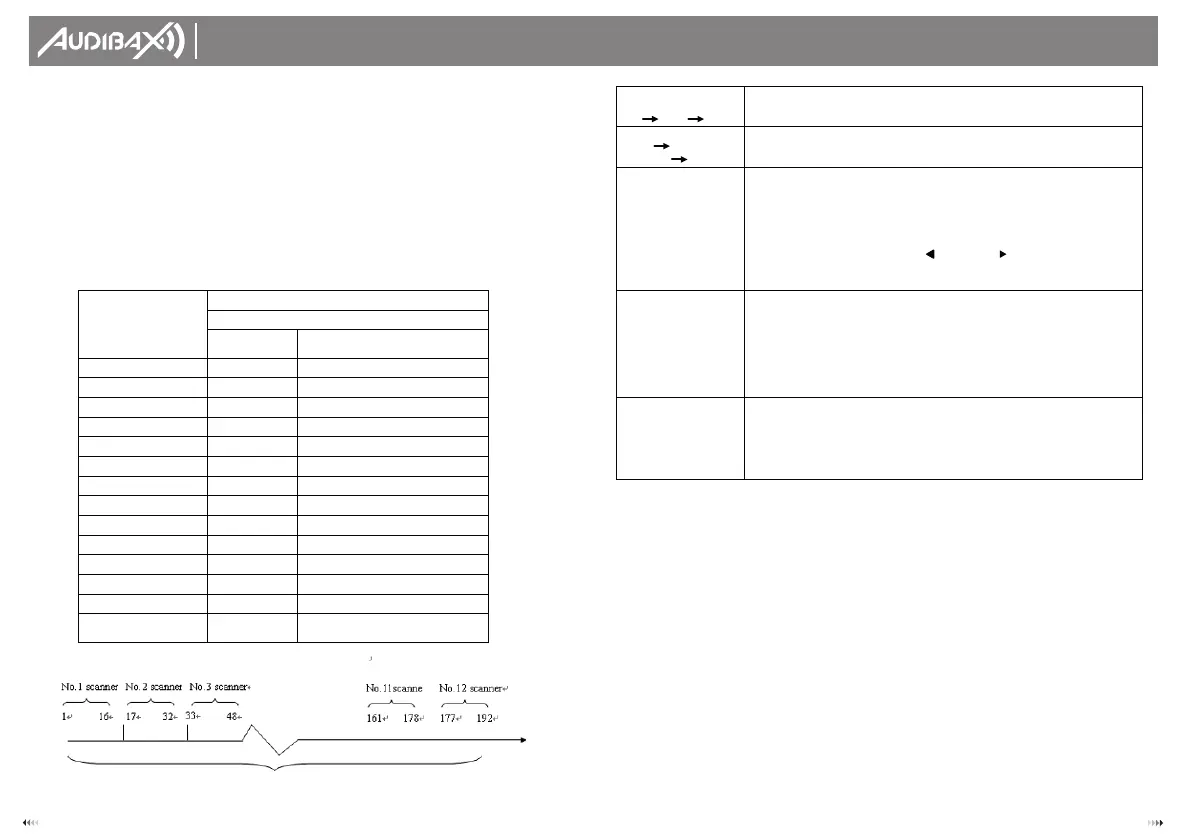

La distribución de canales DMX512 de Control 192
12 escáneres, a cada uno se le asignan 16 canales
Número de serie del
escáner
Dirección de inicio DMX del escáner
Al usar Control 192
Sistema
decimal
Ubicación del interruptor de
dirección del escáner
1 1
1
ON
2
17
1,5
ON
3
33
1,6
ON
4
49
1,5,6
ON
5 65
1,7
ON
6 81
1,5,7
ON
7 97
1,6,7
ON
8
113
1,5,6,7
ON
9
129
1,8
ON
10
145
1,5,8
ON
11 161
1,6,8
ON
12 177
1,5,6,8
ON
P13-P24 206-217
canal de atenuación
1-24
218-241
EDIT Chase [??]
CH[**] [***]
or X [***]Y [***]
La línea superior representa el número de secuencia que se va a editar, y
la línea inferior representa el número de canal modificado y el valor del
canal.
EDIT Chase [??]
SPEED [***]
or CROSS [***]
La línea superior representa el número de persecución que se va a editar
y el tiempo de pausa de la persecución o el tiempo de cruce de la
persecución.
EDIT Chase [??]
STEP [01] [**]
Presione [EDIT/RUN] para que se encienda la luz indicadora
correspondiente, lo que indica que la consola está en estado de
edición.
Los ?? en Chase[??] representa el número de chase editado que
se ejecutará.
STEP [01] es el n úmero de serie del paso de chase que puede
cambiar con la operación de ［ －］o ［＋ ］Cuando se muestra el
[ ] final**, indica que el paso de chase es el último paso de esta chase
1 2 3 4 5 6 7 8
F F F F F F F F A
or F F F F F F F F B
Presione [CHANNELS] para mostrar la interfaz de la izquierda. El número
de la línea inferior indica el estado de los 8 canales de control básicos
correspondientes (los canales 1 a 8 se identifican con el sufijo A y los
canales 9 a 16 se identifican con el sufijo B), y la línea inferior F u O
respectivamente indica si el canal de la fila correspondiente es
automático o manual, es decir, si se libera. Aquí, F indica no publicado,
que se puede cambiar presionando el corr
espondiente P1 a P8, o
presionando [SHIFT] ＋（PCH9-PCH16.
Set: X-Y
X: [ ] Y: [ ]
Cuando acaba de ingresar al estado de edición, presione [SET X/Y] para
mostrar el mensaje a la izquierda.
X: [ ] Y: En el espacio, el número de canal que se transferirá al control
basculante se puede ingresar presionando P1-P8 o presionando [SHIFT] ＋
（PCH9-PCH16）, y también puede presionar [DELETE], para cancelar el
canal de transferencia establecido.
