R680EA-IM-A
2-20
5. SPI TPM header (14-1 pin TPM)
This header supports a Trusted Platform Module (TPM) system with a
Serial Peripheral Interface (SPI), allowing you to securely store keys, digital
certificates, passwords and data. A TPM system also enhances network
security, protects digital identities, and ensures platform integrity.
Connector type
Header 2x7p, K14, 2.0mm pitch

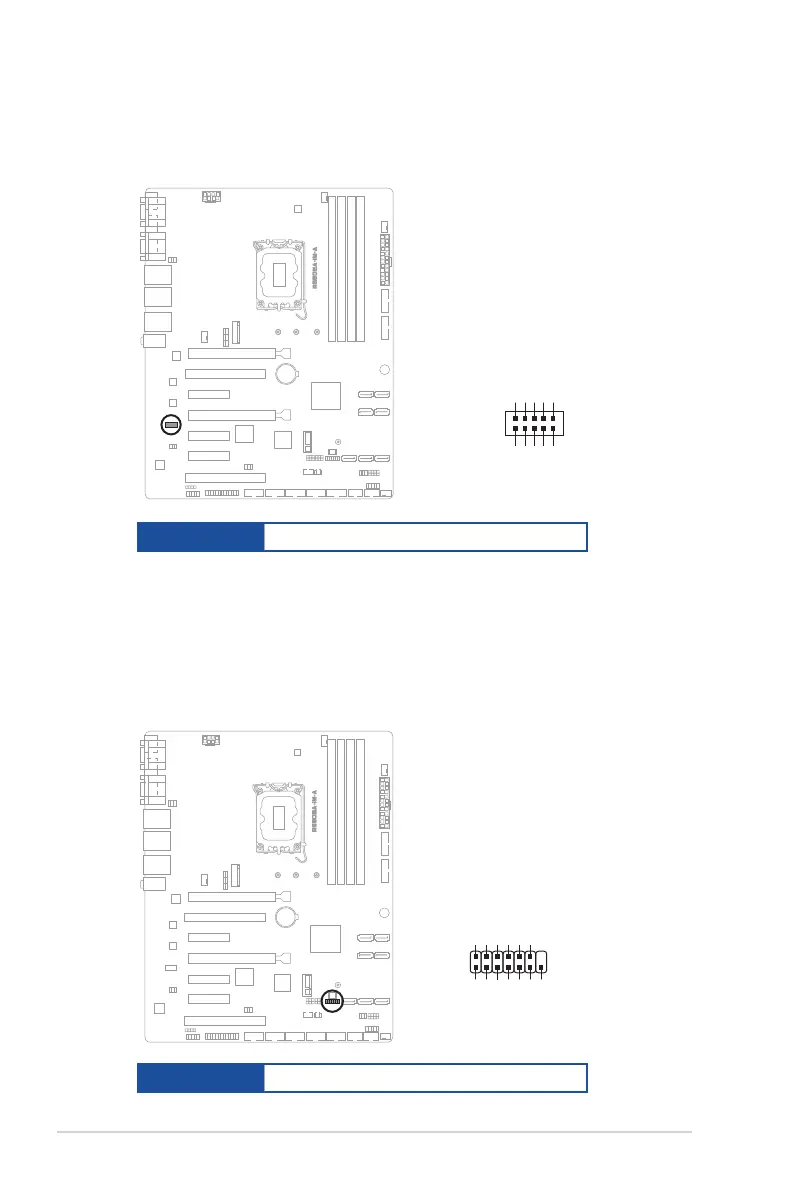

4. General Purpose Input/Output connector (10-pin GPIO_CON)
This connector is for a general purpose input/output module which allows you
to customize the digital signal input/output.
Connector type
WAFER HD 2x5p, 2.0mm pitch, S/T
+3V
GPIO7
GPIO5
GPIO3
GPIO1
GND
GPIO8
GPIO6
GPIO4
GPIO2
PIN 1
PIN 2
PIN 9
PIN 10
GPIO_CON
TPM
PIN 1
PIN 2
PIN 13
+3VSB
PLTRST#
+3VSB SPI
SPI CS#
SPI MISO
SPI HOLD#
SPI TPM IRQ#
SPI TPM CS#
SPI FLASH WP#
GND
SPI CLK
SPI MOSI
