PE Series
21
1.2 Motherboard Overview
Refer to the table on the next page for the page numbers of the numbered
items.

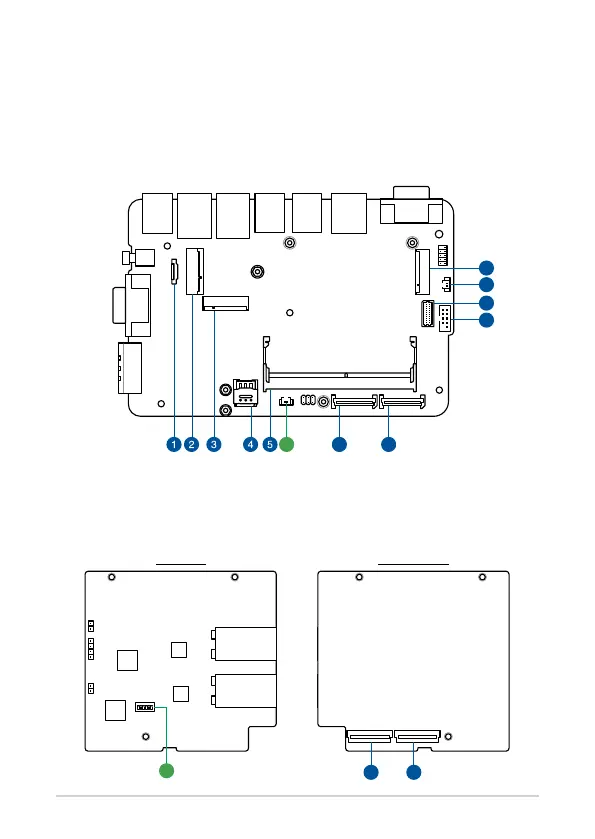

1.2.1 Motherboard layout
LAN2LAN1 U32G1_1_2 U32G2_1_2
HDMI_DP
CLRTC
SIM
COM1
COM2_3_4
DC_PWR
PWRBTN
IO_BTB_01 IO_BTB_02
COM5_6
DIO
BATT_CON
M2_M
M2_E
M2_B
2280
3042
3052
SATA6G
U2_1_2
SODIMM_A1
7
6
1
6
9
10
8
1.2.2 PoE LAN module layout (available as an
option on PE1000S-POE)
LAN3
LAN4
BOOT_MODE
2
MB_BTB_2 MB_BTB_1
11 11
Top view
Bottom view
