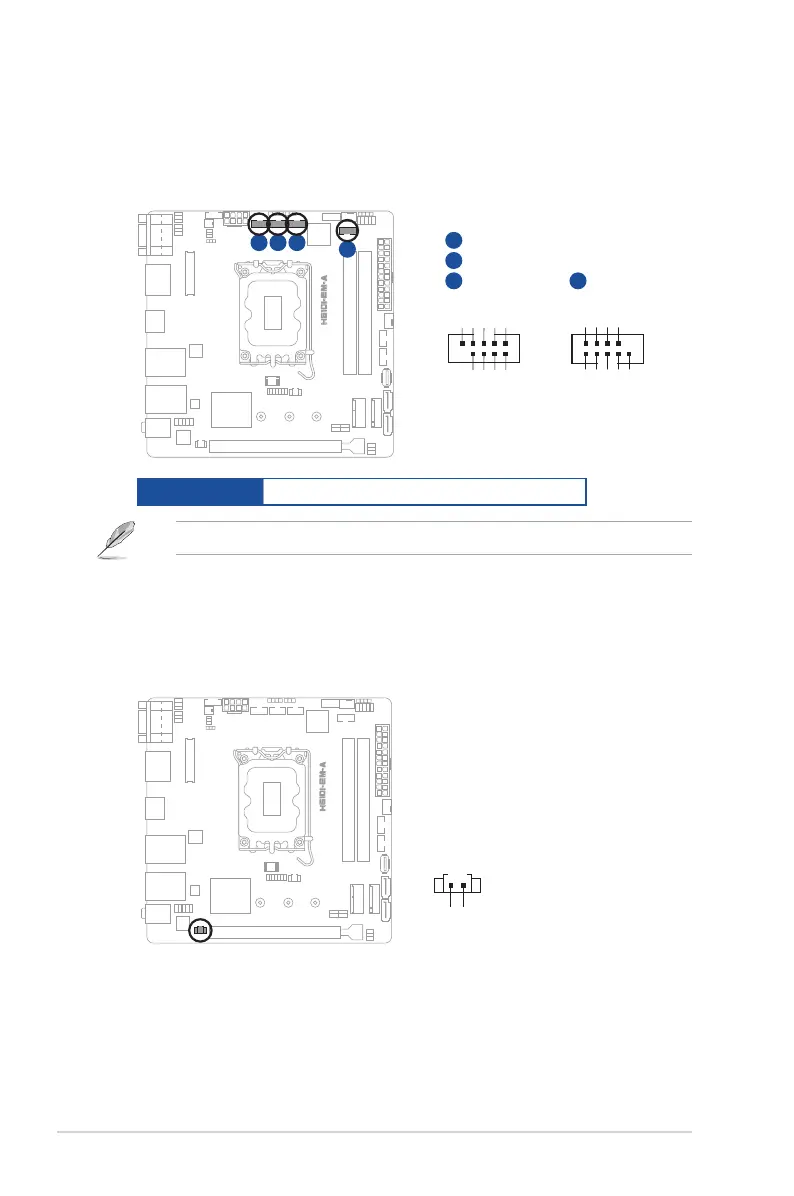

H610I-EM-A
2-22
NOTE: The serial port cable is purchased separately.
12. COM Port headers (10-pin COM3 - COM6)
These headers are for serial (COM) ports. Connect the serial port cables to
these headers, then install the module to a slot opening at the back of the
system chassis.
COM3
COM4
COM5
A
B
C
COM6
D
PIN 1
PIN 2
PIN 9
Ring
RTS#
GND
TXD
DCD#
CTS#
DSR#
DTR#
RXD
PIN 1
PIN 2
PIN 9
DCD#
TXD
GND
RTS#
Ring
RXD
DTR#
DSR#
CTS#
A B C
D
Connector type
HEADER 2x5p, K10, 2.54mm pitch
13. RTC Battery header (2-pin BATTERY)
This header is for the lithium CMOS battery.
+BAT
GND
BATTERY
PIN 1
