H310A-EM-A
2-22

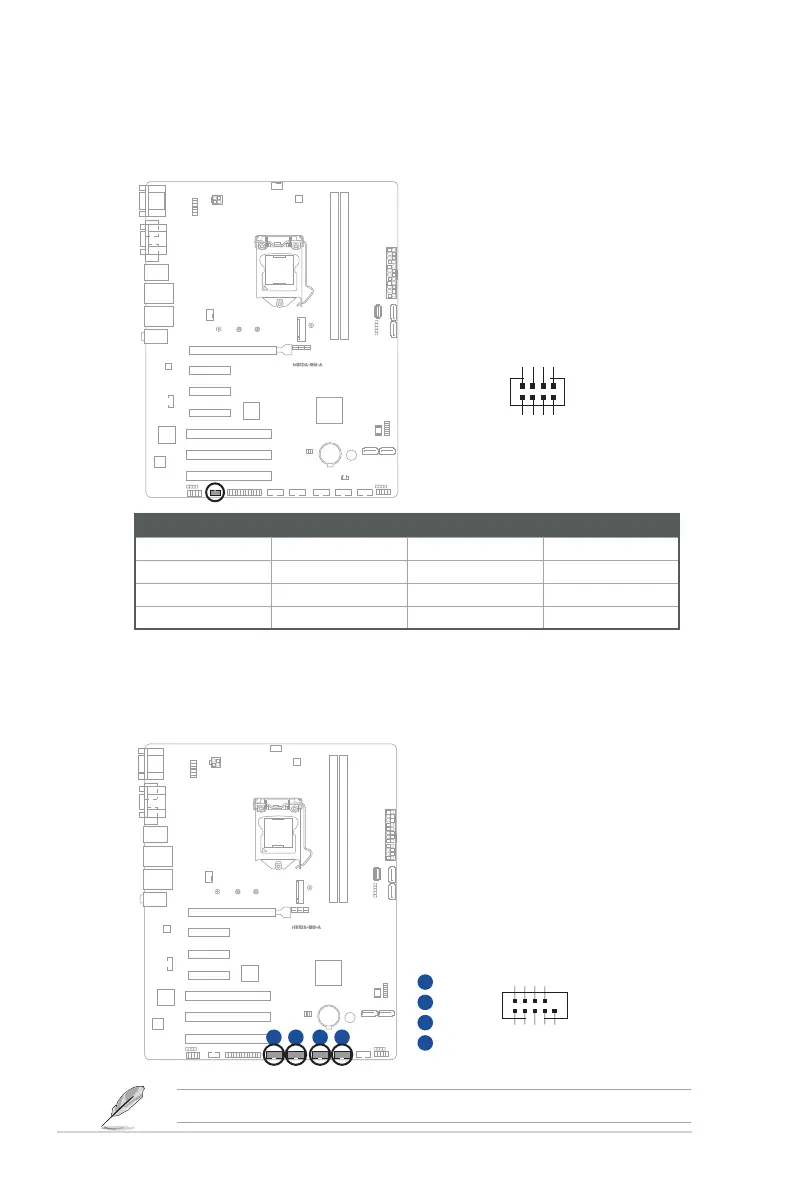

11. Keyboard and Mouse Port connector (8-pin KBMS_CON)
The Keyboard and Mouse Port connector allows you to connect a PS/2
keyboard and mouse.
Pins Signal Pins Signal
1 O_KB_CLK_R 2 O_MS_CLK_R
3 O_KB_DATA_R 4 O_MS_DATA_R
5 GND 6 GND
7 +5V_ZPS2 8 +5V_ZPS2
O_MS_CLK_R
O_MS_DATA_R
GND
+5V_ZPS2
O_KB_CLK_R
O_KB_DATA_R
GND
+5V_ZPS2
KBMS_CON
PIN 1
NOTE: The serial port cables are purchased separately.
12. Serial Port headers (10-1 pin COM3-6)
The Serial Port headers are for serial (COM) ports. Connect the serial port
cables to these headers, then install the module to a slot opening at the back
of the system chassis.
COM3
PIN 1
DCD#
TXD
GND
RTS#
Ring
RXD
DTR#
DSR#
CTS#
A
B
A
COM4
B
COM5
C
COM6
D
C
D
