H310A-EM-A
2-20

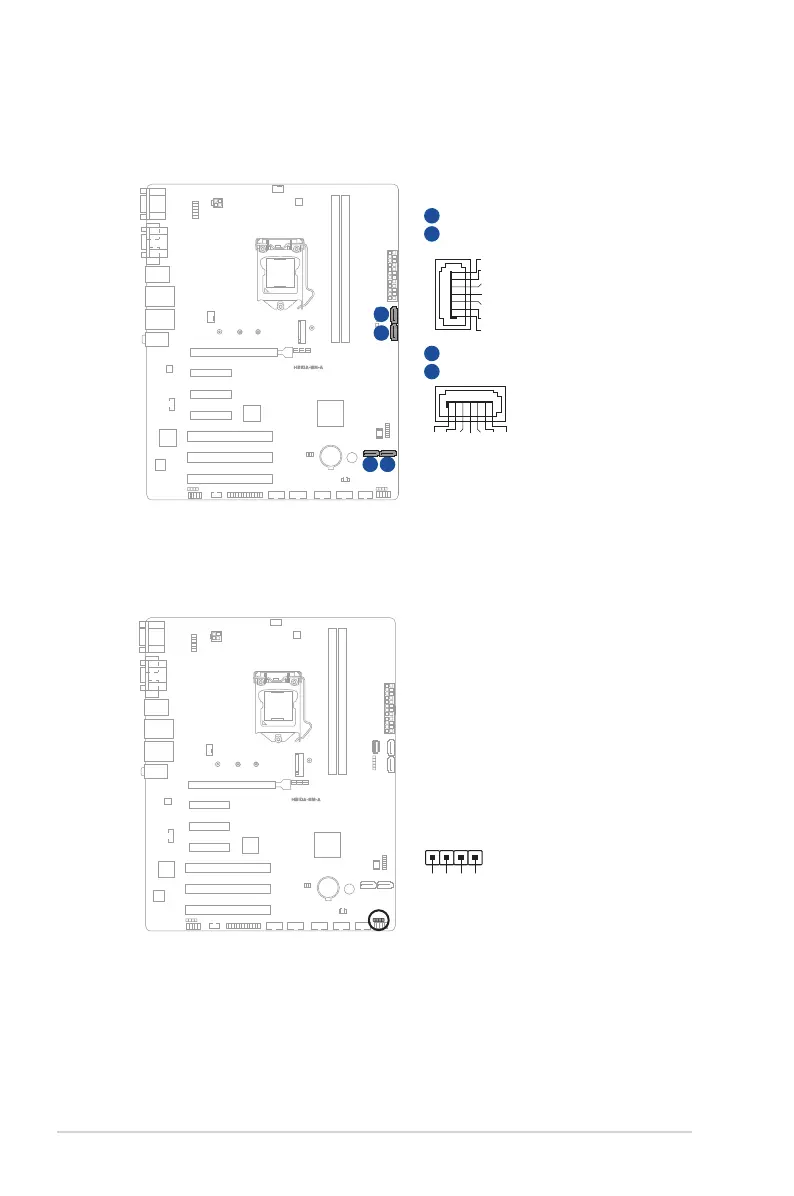

7. SATA 6.0Gb/s port (7-pin SATA6G_1-4)
The SATA 6.0Gb/s port connects to a Serial ATA 6.0 Gb/s hard disk drive or
an optical drive via a Serial ATA 6.0 Gb/s signal cable.
SATA6G_4
A
SATA6G_3
B
SATA6G_1
C
SATA6G_2
D
A
B
C D
GND
RSATA_RXP
RSATA_RXN
GND
RSATA_TXN
RSATA_TXP
GND
GND
RSATA_TXP
RSATA_TXN
GND
RSATA_RXN
RSATA_RXP
GND
8. Speaker header (4-pin SPEAKER)
The Speaker header is for the chassis-mounted system warning speaker.
The speaker allows you to hear system beeps and warnings.
+5V
GND
GND
Speaker Out
SPEAKER
PIN 1
