第二章：硬體安裝
2.9 連接排線
本工作站內部包含電源供應器與相關電源線，讓您可以連接主機板、硬
碟儲存裝置，以及其他您所安裝的其他裝置。
1. 24-pin EATX 12V 電源插座
2. 8-pin EATX 12V 電源插座
3. 讀卡機訊號線插座
4. 前面板 USB 2.0 連接插座
5. 前面板音效模組連接插座
6. 系統面板連接插座
7. 系統風扇連接插座
8. 處理器風扇連接插座
‧ 本工作站出廠時已將大部分所需的排線及電源線都安裝在正確的接
頭及插座上。當您想要自行加裝設備或是不小心移除了某些排線
時，請依照下圖的說明，重新連接到正確的位置。
‧ 有關各連接插座的詳細說明，請參考第三章：主機板資訊 的介紹。

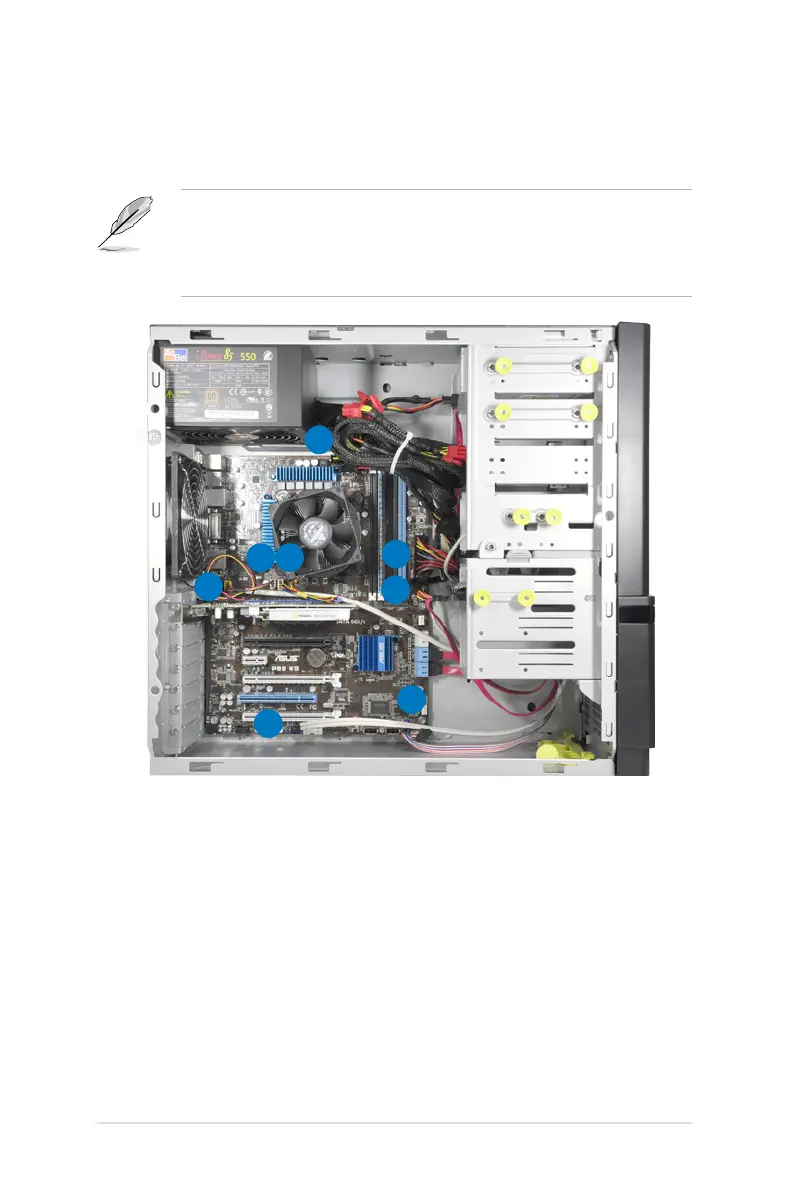

標準排線連接至主機板
1
2
3
4
5
6
7 8
