2-13
Chapter 2: Motherboard information

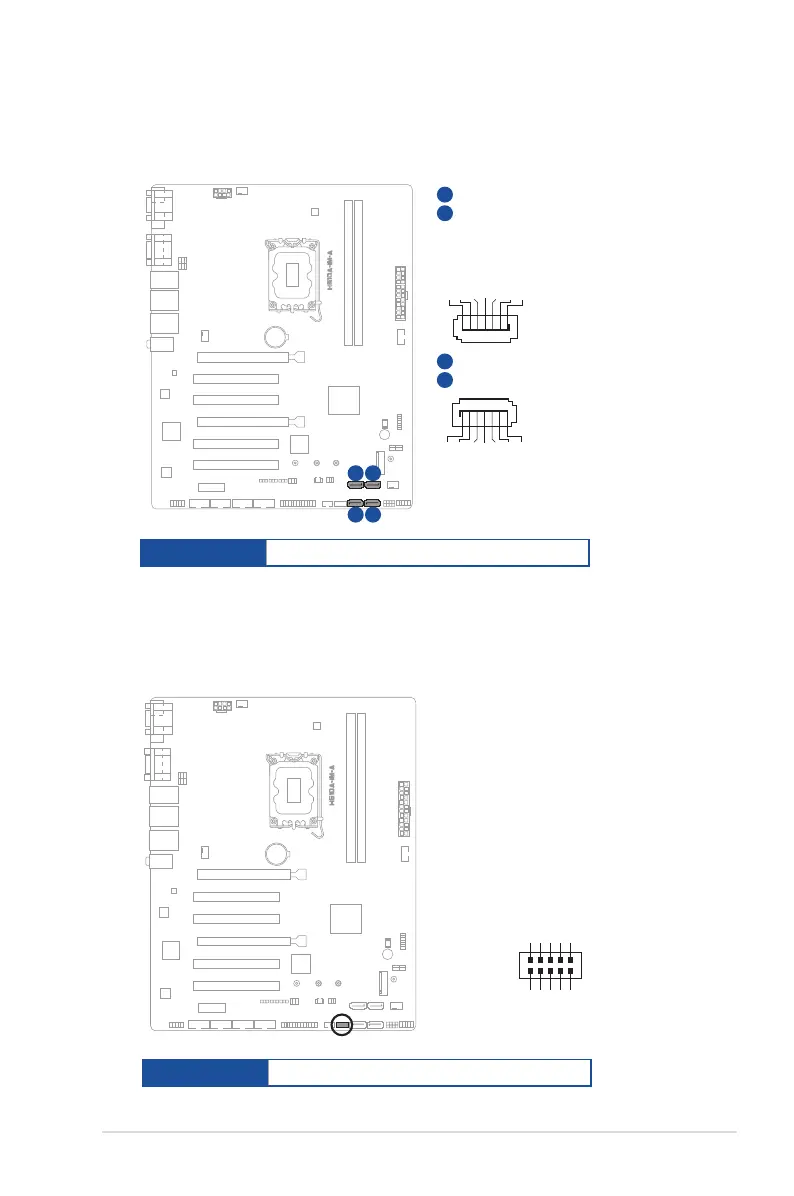

10. SATA 6.0Gb/s ports (7-pin SATA6G_1-4)
These ports connect to SATA 6.0 Gb/s hard disk drives or an optical drive via
SATA 6.0 Gb/s signal cables.
SATA6G_3
A
SATA6G_4
B
SATA6G_1
C
SATA6G_2
D
A B
C D
GND
RSATA_RXP
RSATA_RXN
GND
RSATA_TXN
RSATA_TXP
GND
GND
RSATA_TXP
RSATA_TXN
GND
RSATA_RXN
RSATA_RXP
GND
11. General Purpose Input/Output header (GPIO_CON)
This header is for a general purpose input/output module which allows you to
customize the digital signal input/output.
+3V
GPIO7
GPIO5
GPIO3
GPIO1
GND
GPIO8
GPIO6
GPIO4
GPIO2
PIN 1
GPIO_CON
Connector type
WAFER HD 2x5p, 2.0mm pitch, S/T
Connector type
SATA CON 7P S/T
