46
Single Board Computer
3.7 Installing a heatsink
1. Place the heatsink with its fins faced down on a flat surface.

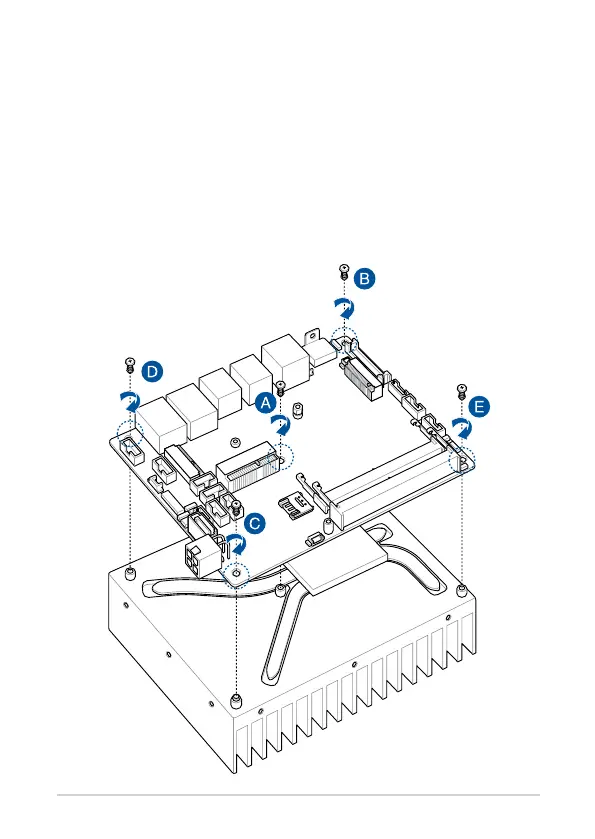

2. Place the motherboard over the heatsink so that the five (5) screw
holes on the motherboard are aligned to the five (5) standoffs on the
heatsink as shown below.
3. Secure the motherboard to the heatsink using the five (5) spring screws
bundled with the heatsink in the sequence shown below.
