ES-17
Instalación de electrodomés�cos

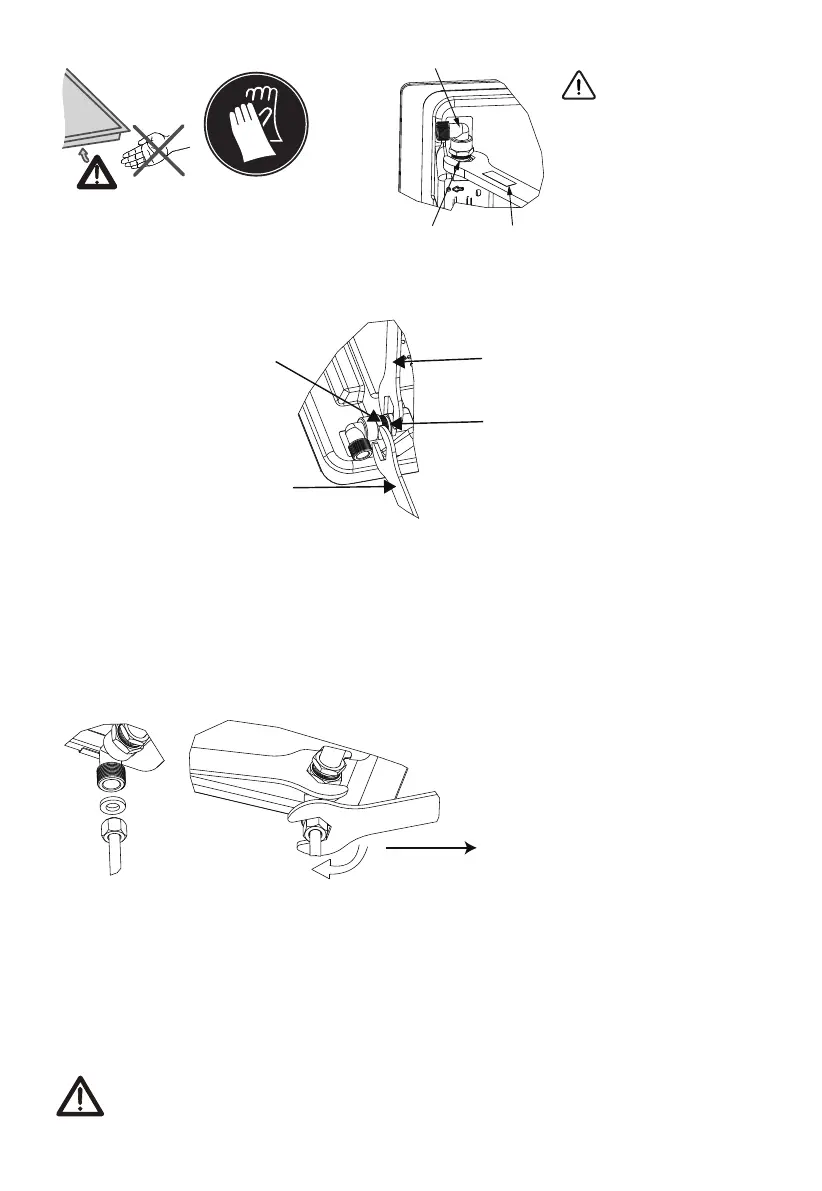

Nota: Use guantes protectores para
adaptarse a la encimera.
(1) Ajuste de la dirección del codo
El perno negro del conjunto del
tubo de entrada de gas.
Apretar con una llave
dinamométrica de 9±1N.m
Mantenlo firme
La cabeza hexagonal
del codo.
Después de aflojar el codo, ajuste la interfaz del codo en la dirección requerida según sea necesario y mantenga
la cabeza hexagonal del codo inmóvil con una llave. U�lice una llave dinamométrica de 9±1 N.m para apretar el
perno negro del conjunto del tubo de entrada de gas. Asegúrese de que el par de torsión de la llave esté dentro
del rango requerido para evitar la rotura del codo o daños causados por una fuerza excesiva.
Después de apretar la instalación, verifique si las piezas están en buenas condiciones y pruebe la herme�cidad
para garan�zar la estanqueidad de la instalación. El instalador es responsable de los resultados del proceso.
¡Precaución!
Tuerca negra
de colector
Codo
Torques:
9±1N.m
Si es necesario ajustar o instalar
el codo, se permite solo una
llave de torsión con 9±1N.m, y
trabajar en la tuerca negra del
colector en lugar de en el codo.
9.0N.m
(2) Instalación de la encimera de gas
¡Este aparato debe ser instalado por un ingeniero de seguridad de gas registrado!
Conexión gas
No use demasiada fuerza al apretar; De lo
contrario, provocará la fractura del codo o
la deformación y fuga del anillo de goma.
Tenga en cuenta que se debe u�lizar la
llave dinamométrica para apretar con un
par de 10 N.m. El par máximo no puede
exceder los 20 N.m.
■
Una conexión fija
■
Conexión mediante tubo flexible
El sello hermé�co suministrado debe insertarse entre la salida del colector y el suministro de gas.
Debe evitar que el tubo entre en contacto con las partes móviles del mueble de cocina (por ejemplo, un cajón) y
evitar el acceso a los espacios que puedan quedar obstruidos.
¡Peligro de fugas!
Si se manipula alguna conexión, revisar el sello.
El fabricante no se hace responsable de las fugas de las conexiones después de su manipulación.
La conexión de gas debe estar ubicada en una posición en la que se pueda acceder a la llave de paso. El extremo del
punto de conexión de entrada de la placa de gas �ene una rosca de 1/2" que permite:
